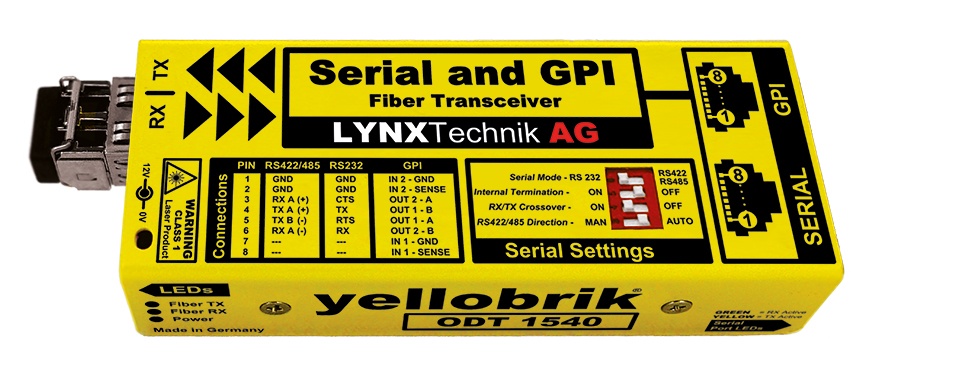

一个单一的 RJ45 串行连接能被配置为 RS232，RS422 或者 RS485 串行标准。一个独立的 RJ45 连接头提供 2 个 GPI 输入和输出。在同一光纤上传输串行通讯和 GPI。
ODT 1540 完全使用串行协议，支持所有数据率范围从 300-460k 波特（自动感应和自动调节）的标准协议和专用协议。
集成 dip 开关通过串行模式操作，带可选的串行标准，串行终端，RX/TX 交叉和 RS422/485 数据方向（自动或手动），提供精确的控制。RJ45 连接头的串行端口和 GPI 端口提供数据活动的 LED 灯指示。
ODT 1540 总是支持混合和匹配的串行标准。例如：发射模块具有 RS232 输入，而接收模块能设置为 RS422 输出。
ODT 1540 是 100% 的即插即用，支持热插拔，无需特殊软件驱动。
• 300 – 460K 波特（自动感应和自动调节）
| ODT 1540 | RS232/422/485 和 GPI 光纤收发器 (CWDM) |
|---|---|
| OH-TR-54-XXXX-LC | 光纤 SFP 数据收发器 (CWDM) 40km |
| OH-TR-58-XXXX-LC | 光纤 SFP 数据收发器 (CWDM) 80km |
| RFR 1000-1 | yellobrik 1RU 机架 |
| RFR 1001 | yellobrik 安装支架 |
| LC/ST Dup | LC 连接器到 ST 连接器适配器套件 |
| LC/SC Dup | LC 连接器到 SC 连接器适配器套件 |
| XLR 1000 | 4 针 XLR 相机电池适配器电缆 |
| P-TAP 1000 | P-TAP 电源适配器电缆 |
