每路 SDI 完全独立。使用 4K 信号，将信号分成 4 个独立的 3G SDI 链(12G)，支持全 4K 分辨率为 60 fps。该系统也能被用于任意 SDI 信号组合，如果需要，每路可具有不同的格式和比特率。每路自动检测和时钟再生 SDI 比特率为 270Mbit，1.5Gbit 和 3Gbit。一个扩展端口用于连接 OTR 1442，增加 4 路 SDI 通道（或通过单芯光纤传输 8K / 24K ）
每路信号流和电源提供 LED 指示灯。提供可选19” 机架托盘，它可以容纳最多 4 个模块（RFR 1018）。
• 支持 4 路独立 3G/HD/SD-SDI 通道
• 传输 4K (非压缩)，距离高达 20Km
• 每路支持分辨率高达 1080p/60Hz
• 每路独立时钟再生
• 每路支持嵌入音频/元数据
• 集成扩展端口，增加更多通道
• 每路信号活动和电源都具有 LED 指示灯
• 成套工具包括发射器，接收器和电源
• 可选19’’ 机架托盘，容纳最多 4 个模块

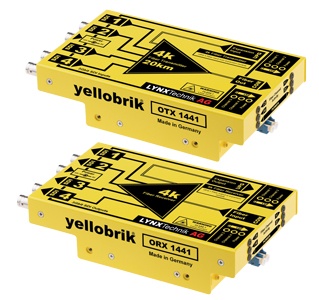

| OTX 1441 LC | 4K 发射模块 - CWDM - 1270nm, 1290nm, 1310nm, 1330nm - LC 连接器 |
|---|---|
| ORX 1441 LC | 4K 接收模块 - LC 连接器 |
| OTX 1441 SC | 4K 发射模块 - CWDM - 1270nm, 1290nm, 1310nm, 1330nm - SC 连接器 |
| ORX 1441 SC | 4K 接收模块 - SC 连接器 |
| OTR 1442 | 4K 光纤传输系统 |
| RFR 1018 | yellobrik 0.5RU 无源光纤模块机架 |
| LC/ST Sim | LC 连接器到 ST 连接器适配器套件 |
| LC/SC Sim | LC 连接器到 ST 连接器适配器套件 |
| P-TAP 1000 | P-TAP 电池适配器电缆 |
| XLR 1000 | 4 针 XLR 相机电池适配器电缆 |
