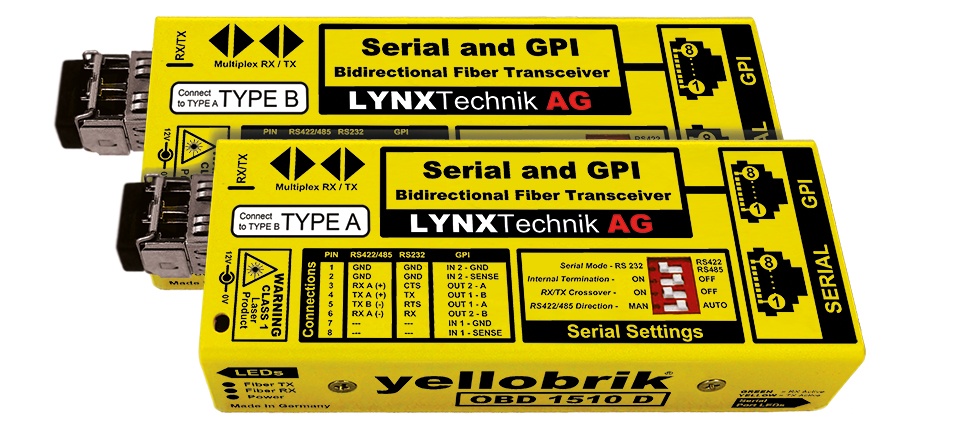

1 个 RJ45 电串行连接能被配置成 RS232，RS422 或 RS485 串行标准。1 个单独的 RJ45 连接头提供 2 个电 GPI 输入和输出。通过同样的光纤传输串行通讯和 GPI 信号。
OBD 1510 D 是完全根据串行协议使用，在 300-460K 波特（自动感应和自动调节）速率范围内，支持所有标准协议和专用协议。
集成 dip 开关通过可选串行标准，串行终端，收发交叉和 RS422/485 数据方向（自动或手动）串行操作模式，提供精确控制。为串行端口和 GPI 端口下的 RJ45 连接头的数据活动状态提供 LED 灯指示。
OBD 1510 D 支持混合和匹配的串行标准。例如：发射模块有 1 路 RS232 输入，接受模块能被设置为 RS422 输出。
注：该系统使用 WDM 光复用，只能用于点对点应用中。该解决方案不能被集成到 CWDM 复用系统中。
• 300 - 460K 波特(自动感应和自动调节)
| OBD 1510 D | RS232/422/485 串行和 GPI 双向光纤收发器 |
|---|---|
| RFR 1000-1 | yellobrik 1RU 机架 |
| RFR 1001 | yellobrik 安装支架 |
| LC/SC Sim | LC 连接器到 SC 连接器适配器套件 |
| LC/ST Sim | LC 连接器到 ST 连接器适配器套件 |
| P-TAP 1000 | P-TAP 电源适配器电缆 |
| XLR 1000 | 4 针 XLR 相机电池适配器电缆 |
