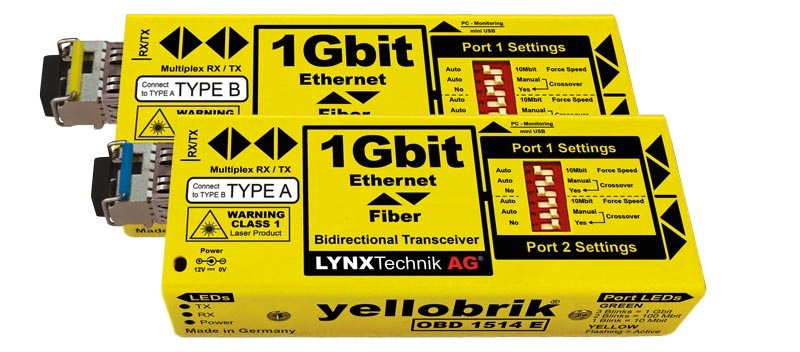

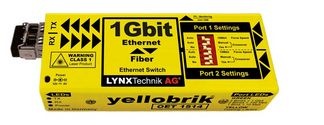

OBD 1514 E 是一对匹配的紧凑型以太网切换器，设计用于将以太网电信号的传输距离延长。两台切换器通过一条双向光纤链路连接，该链路的运行速度恒定为 1Gbit/s。
这对模块在闭环布置中使用波分复用（WDM）光纤技术，本质上是一种以太网扩展解决方案。光纤链路支持长达 10km* 的距离，并在两个地点之间提供单一、高速、无偏差的 1Gbit/s 光连接。
每个 OBD 1514 E 模块都有两个标准 RJ45 以太网电端口，整个系统可用作 4 端口以太网交换机，在每个位置提供两个标准 RJ45 以太网端口，并通过光纤桥接。对于传统系统，每个以太网端口可设置为自动检测速度（10/100/1000）或强制设置为 10Mbit/s。每个端口可使用自动交叉检测，也可根据需要手动强制交叉。这些功能可通过拨码开关实现。
注：本系统使用波分复用器，只能用于点对点应用。波分复用系统不能集成到 CWDM 系统中。
*距离是近似值。实际达到的距离可能更长也可能更短，具体取决于电缆的类型。确定链路损耗并执行光预计算，以确保正确操作。
• 通过单光纤链路实现双向发射和接收
• 支持高达 1 Gbit/s 的标准以太网输入
• 闭环波分复用光纤系统
• 3端口以太网切换器（1×光，2×电）
• 自动（10/100/1000）端口速度检测
• 手动强制 10Mbit/s 电速率（如需要）
• 光纤收发器速率始终为 1 Gbit/s
• 自动或手动电交叉选择
• 单模光纤传输距离可达 10 km*
| OBD 1514-E | 双向以太网到光纤收发器（切换器） |
|---|---|
| RFR 1200 | 高功率小黄砖 19” 1RU 机架 |
| LC/FC Dup | LC 连接头到 FC 连接头适配器套件（双工） |
| LC/FC Sim | LC 连接头到 FC 连接头适配器套件（单工） |
| LC/LC Sim 0.5 | LC 到 LC 光纤跳线 |
| LC/SC Dup | LC 连接头到 SC 连接头适配器套件 |
| LC/SC Dup | LC 连接头到 SC 连接头适配器套件 |
| LC/SC Sim | LC 连接头到 SC 连接头适配器套件 |
| LC/ST Dup | LC 连接头到 ST 连接头适配器套件 |
| LC/ST Sim | LC 连接头到 ST 连接头适配器套件 |
| P-TAP 1000 | P-TAP 电源适配器电缆 |
| RFR 1000-1 | 小黄砖 1RU 机架 |
| RFR 1001 | 小黄砖安装支架 |
以太网到光纤收发器（交换机）– CWDM
12G,6G,3G,1.5G SDI 到光纤发射器 - 10km

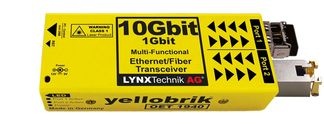

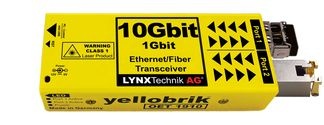

10Gbit/s 以太网到光纤收发器

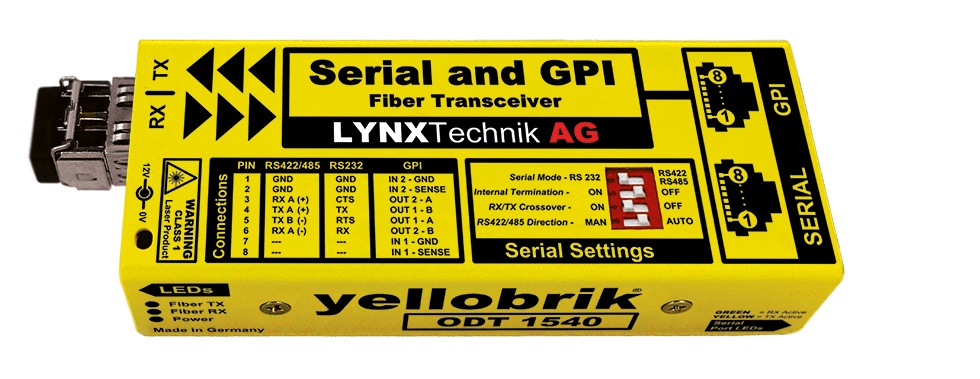

串行和 GPI 光纤收发器
10Gbit/s 以太网到光纤收发器
MADI 同轴电缆到 MADI 光纤收发器 - 10km - 1310nm - 单模光纤 LC 连接器
3Gbit 光纤/ SDI 收发器 - 10km

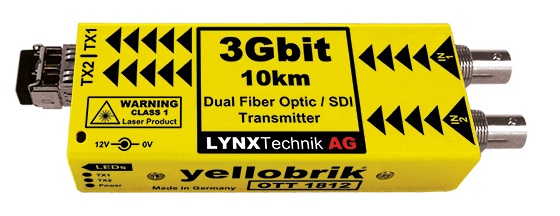

2 路3Gbit SDI 到光纤发射器 - 10km
4K 光纤传输系统
10Gbit/s 以太网到光纤双向收发器
4K 光纤传输系统
12G,6G,3G,1.5G 光纤到 SDI 接收器

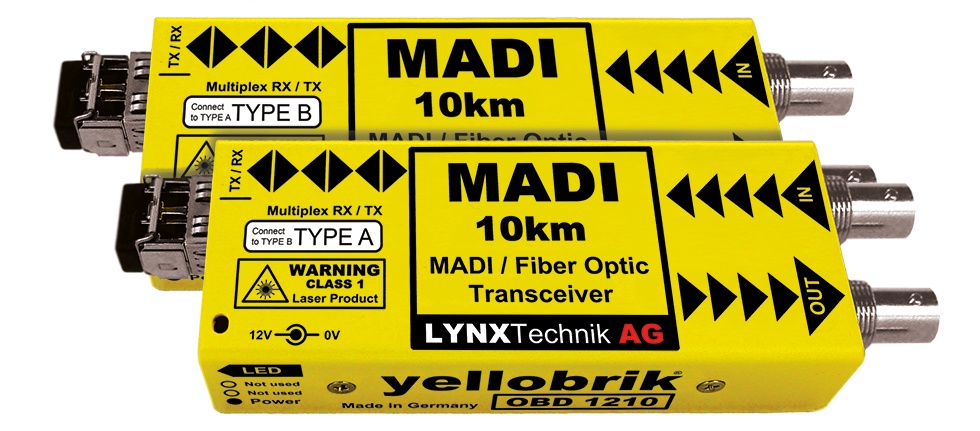

MADI / 光纤双向收发器
12G, 6G, 3G, 1.5G SDI / 光纤收发器
8K 光纤传输系统
以太网到光纤收发器（切换器） - CWDM

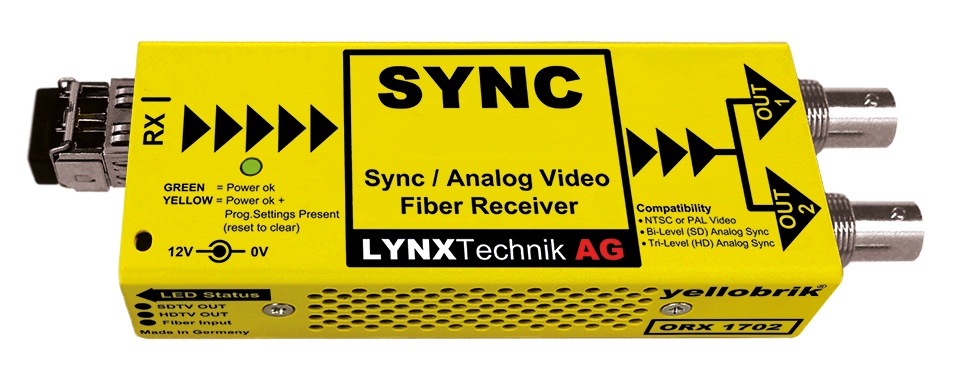

模拟同步/视频光纤接收器
12Gbit 光纤/ SDI 收发器 (CWDM)
以太网到光纤收发器(交换机)
双向以太网到光纤收发器（切换器）
MADI / 光纤收发器– (CWDM)
两路 12Gbit SDI 到光纤发射器
3Gbit 光纤/SDI 收发器(CWDM)- 40km

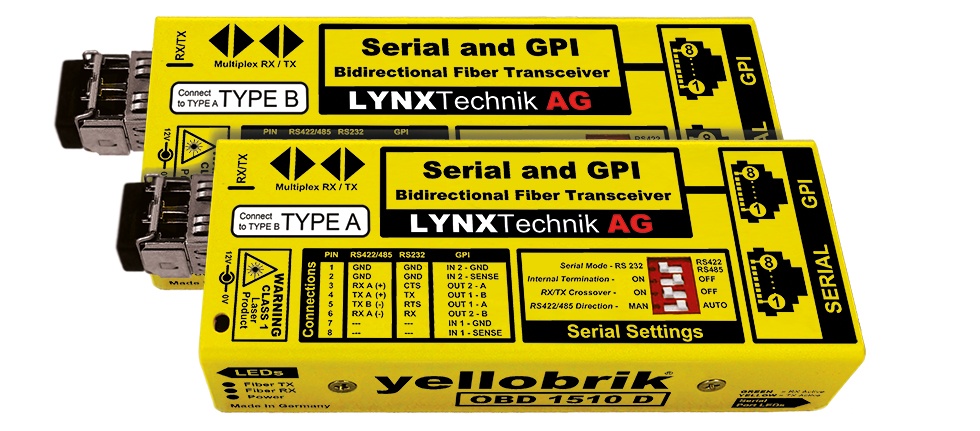

RS232/422/485 串行和 GPI 双向光纤收发器
串行和GPI光纤收发器(CWDM)
12Gbit 双向 SDI / 光纤收发器
模拟同步/视频光纤发射器
8K 光纤传输系统
两路 12Gbit 光纤到 SDI 接收器
3Gbit SDI 到光纤发射器(CWDM) - 40km
模拟同步/视频光纤发射器(CWDM)
12G, 6G, 3G, 1.5G SDI 到光纤发射器 (CWDM)
3Gbit SDI 到光纤接收器
双通道 12Gbit SDI 到光纤发送器（CWDM）

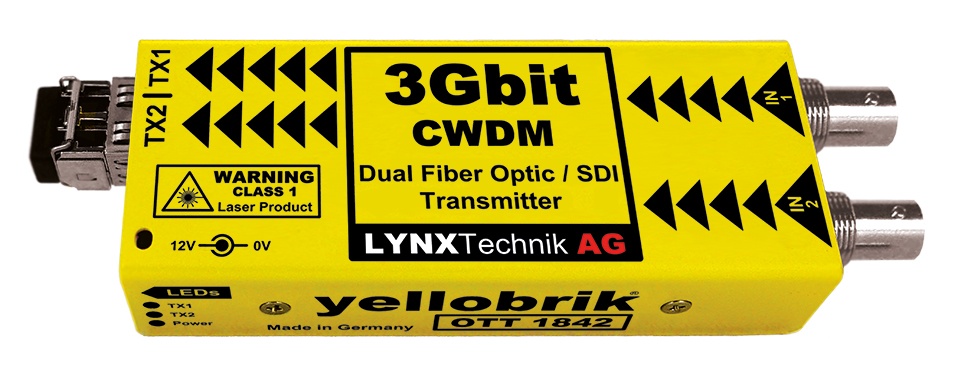

双通道 3Gbit SDI 到光纤发射器(CWDM)
以太网到光纤收发器（切换器）
以太网到光纤双向收发器（交换机）

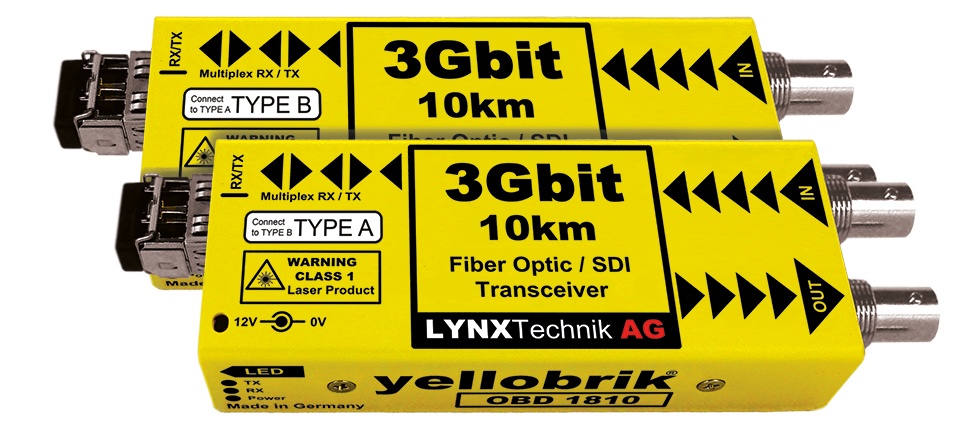

3Gbit 双向 SDI /光纤收发器 - 10km（对）

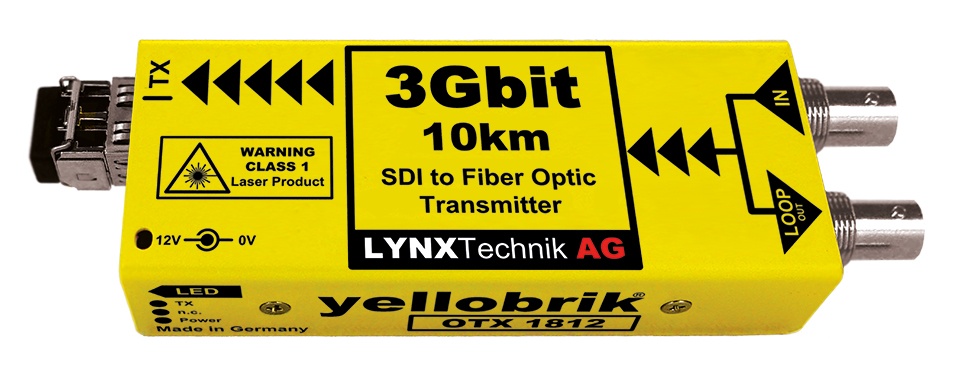

3Gbit SDI 到光纤发射器

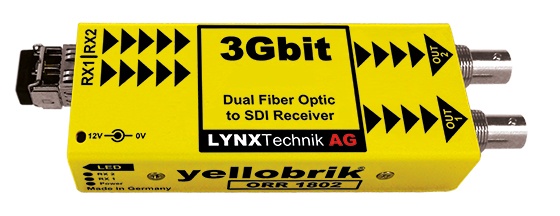

2 路 3Gbit 光纤到 SDI 接收器
