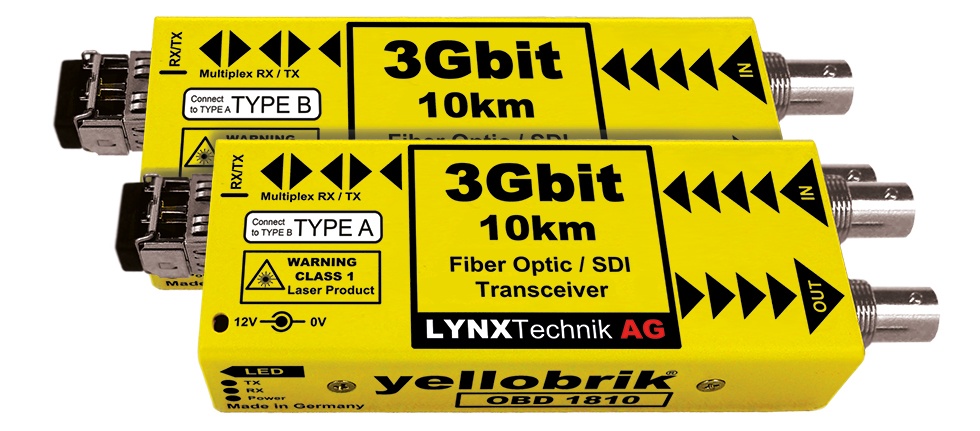

OBD 1810 模块成对提供，1 个 A 模块和 1 个 B 模块同时在一个 WDM 闭环应用中工作。每个模块具有 1 路电 SDI 输入和 SDI 输出连接，两者之间通过单光纤传输。
每个通道完全独立，具有不同标准和格式的 SDI 视频。该模块自动检测和时钟再生转换前的任何 270Mbit，1.5Gbit 和 3Gbit SDI 信号。该模块完全兼容 3Gbit Level A 和 Level B 格式。
注：该系统使用 WDM 光复用，只能被用于点对点应用中。该解决方案不能被集成到 CWDM 复用系统中。
该 yellobrik 进行了重大硬件更新，请在页首获取最新资料。
• 支持热插拔
| OBD 1810-2 LC | 3Gbit 双向 SDI /光纤收发器 - 10km（对） |
|---|---|
| OH-TR-1-LC | 3Gbit SDI 光纤收发器 |
| P-TAP 1000 | P-TAP 电源适配器电缆 |
| XLR 1000 | 4 针 XLR 相机电池适配器电缆 |
| LC/ST Sim | LC 连接器到 ST 连接器适配器套件 |
| LC/SC Sim | LC 连接器到 SC 连接器适配器套件 |
| RFR 1001 | yellobrik 安装支架 |
| RFR 1000-1 | yellobrik 1RU 机架 |
