成对模块使用 WDM 光纤技术在一个封闭的回路中装配，它的基本功能类似于一个以太网延长器的解决方案。光纤传输支持距离高达 10Km，并且在两个位置之间提供一个单一、高速度 1Gbit 无错误光纤连接。

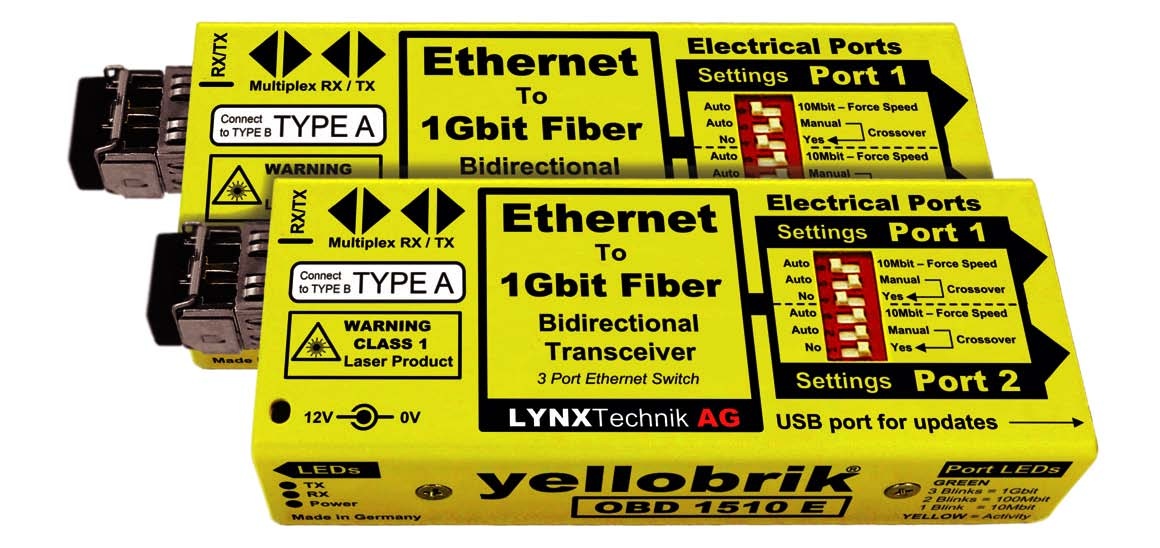

每个 OBD 1510 E 模块具有 2 个标准 RJ45 电以太网端口，完整的系统功能类似于一个具有 4 个端口的以太网交换机，在光纤桥接的每个位置提供 2 个标准的 RJ45 以太网端口。对于旧系统，每个电以太网端口能被设置成自动速度检测 (10/100/1000) 或强制设置为 10Mbit。如有需要，每个端口可以使用自动交叉检测或使用手动强制设置。这些功能，可通过 dip 开关切换使用。
注：该系统使用 WDM 光复用，只能使用在点对点应用中。该解决方案不能被集成到 CWDM 的复用系统中 。
• 支持热插拔
| OBD 1510 E | 以太网到光纤双向收发器（交换机） |
|---|---|
| RFR 1001 | yellobrik 安装支架 |
| RFR 1000-1 | yellobrik 1RU 机架 |
| P-TAP 1000 | P-TAP 电源适配器电缆 |
| XLR 1000 | 4 针 XLR 相机电源适配器电缆 |
| LC/ST Sim | LC 连接器到 ST 连接器适配器套件 |
| LC/SC Sim | LC 连接器到 SC 连接器适配器套件 |
