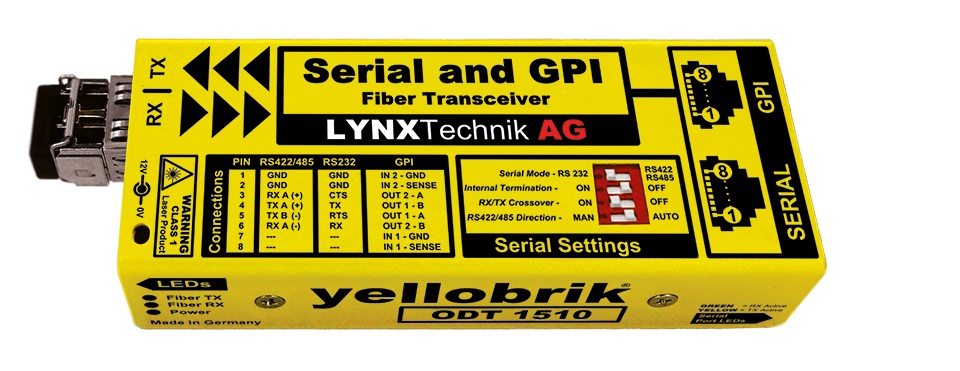

ODT 1510 是一个多功能模块（在远端使用另一个 ODT1510）通过光纤延长串行 RS232，RS422 或 RS485 以及 2 路 GPI（通用输入/输出）传输高达 10Km。
1 个 RJ45 串行连接能被配置成 RS232，RS422 或 RS485 串行标准。1 个单独的 RJ45 连接头提供 2 个电 GPI 输入和输出。串行通讯和 GPI 可以通过同样的光纤链路传输和延长。
ODT 1510 是完全根据串行协议使用，在 300-460K 波特（自动感应和自动调节）数据率，支持所有标准协议和专用协议。
集成 dip 开关通过可选串行标准，串行终端，收发交叉和 RS422/485 数据方向（自动或手动），在串行模式下提供精确控制。LED 灯指示提供 RJ45 连接头下串行端口和 GPI 端口的数据活动状态。
ODT 1510 还支持混合和匹配的串行标准。例如：发射模块有 1 路 RS 232 输入，接受模块能被设置为 RS422 输出。
• 支持所有串行协议(标准或专用)
| ODT 1510 | RS232/422/485 和 GPI 光纤收发器 |
|---|---|
| RFR 1000-1 | yellobrik 1RU 机架 |
| RFR 1001 | yellobrik 安装支架 |
| LC/SC Dup | LC 连接器到 SC 连接器适配器套件 |
| LC/ST Dup | LC 连接器到 ST 连接器适配器套件 |
| P-TAP 1000 | P-TAP 电源适配器电缆 |
| XLR 1000 | 4 针 XLR 相机电源适配器电缆 |
