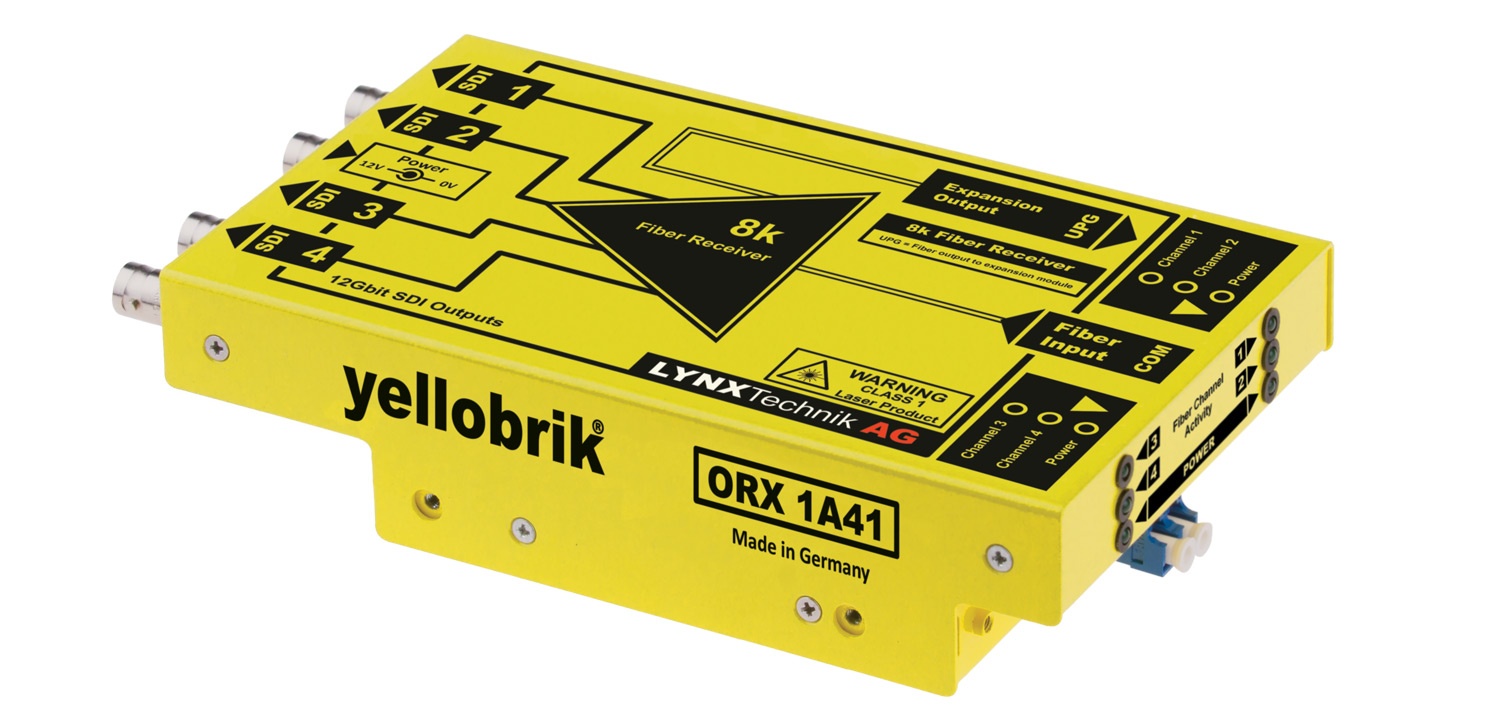

OTR 1A41 是一个独立的光纤传输套件，用于通过单个光纤链路传输四个 12G SDI 信号（或 8K/48G 未压缩）。该套件包括光纤发射器、光纤接收器和电源。这是传输多个未压缩 SDI 流或 12G/4K 信号的理想解决方案。
每个 SDI 通道都是完全独立的。对于 8K 使用，信号被分成四个独立的 12G SDI 链路 (48G)，并支持 60fps 的全 8K 分辨率。该系统还可用于 SDI 信号的任何组合，如果需要，可以混合格式和比特率。每个通道将自动检测和重新计时 270Mbit/s、1.5Gbit/s、3Gbit/s、6Gbit/s 和 12Gbit/s 的 SDI 比特率。
LED 指示灯用于指示通道存在和电源。提供可选的 19 英寸机架安装托盘，最多可容纳四个模块 (RFR 1018)。
注意：模块内部使用了 CWDM 光多路复用。该套件应被视为独立的点对点解决方案，不应集成到外部 CWDM 系统中。
• 支持 4 个独立 12G/3G/HD/SD-SDI 通道
• 传输 8K (非压缩) 信号长达 10km
• 每个通道支持分辨率高达 2160p/60Hz
• 每个通道具有独立的时钟再生
• 支持每个通道嵌入音频 / 元数据
• 集成扩展端口，以便增加更多通道
• 每个通道信号和功率，都有 LED 指示灯指示
• 成套包括发射器，接收器和电源
• 可选 19” 机架托盘，安装（最多） 4 个模块
| OTR 1A41 | 8K 光纤传输系统 |
|---|---|
| XLR 1000 |
4 针 XLR 摄像机电池适配器电缆 |
| P-TAP 1000 | P-TAP 电源适配器电缆 |
| LC/ST Sim | LC 连接头到 ST 连接头适配线缆 |
| LC/SC Sim | LC 连接头到 SC 连接头适配线缆 |
| RFR 1018 | yellobrik 0.5RU 机架 |
