DVD 5820

3G-SDI 2>4分配放大器

数据表
手册

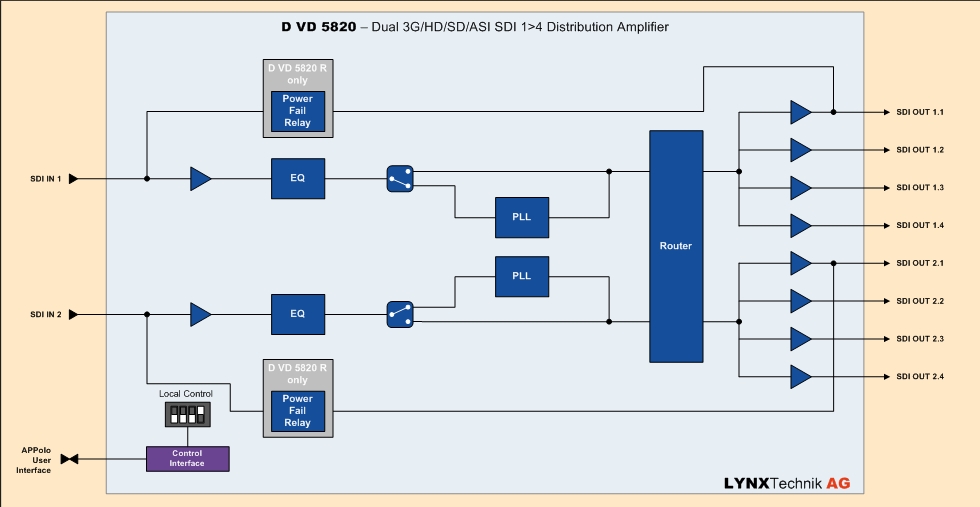

DVD 5820 可配置为1路1>8 或2路 1>4 的 3G-SDI 分配放大器。每个通道均可设置为时钟再生或非时钟再生模式。在 1>8 分配模式下，两个输入通道均可作为主源使用。

自动检测输入视频标准。在非时钟再生模式下，该板卡可在 15Mbit/s 至 3Gbit/s 之间透明地传输任何数据。支持 ASI/DVB 和 SMPTE 310 信号。

在发生完全断电的情况下，可选的机械旁通中继会将每个输入连接到其中一个输出。

此板卡非常适合要求严格的数字多格式广播和专业应用。

通过板卡边缘集成的拨码开关提供本地设置。

该板卡与 LynxCentraal 完全兼容。可以通过使用 Windows 或 MacOS操作系统，对其进行配置、控制和更新。

关键特性

• 支持 3G/1.5G/SD-SDI 和 ASI/DVB 格式• 2 路 1>4 或 1 路 1>8 映射• 时钟再生和非时钟再生模式• 自动检测输入视频标准• 在非时钟再生模式下，可在 15Mbit/s 和 3Gbit/s 之间透明传输数据• 输入状态LED指示灯• 可选电源故障中继，将输入连接到输出• 与 LYNX 控制系统配合使用时，支持远程控制、状态监测和错误报告• 与 RCT 5023 控制器配合使用时，支持全面的 SNMP• 热插拔

视频格式
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  -- --  --  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, -- --  --  50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  -- --  --  --  59.94  --
数字视频输入

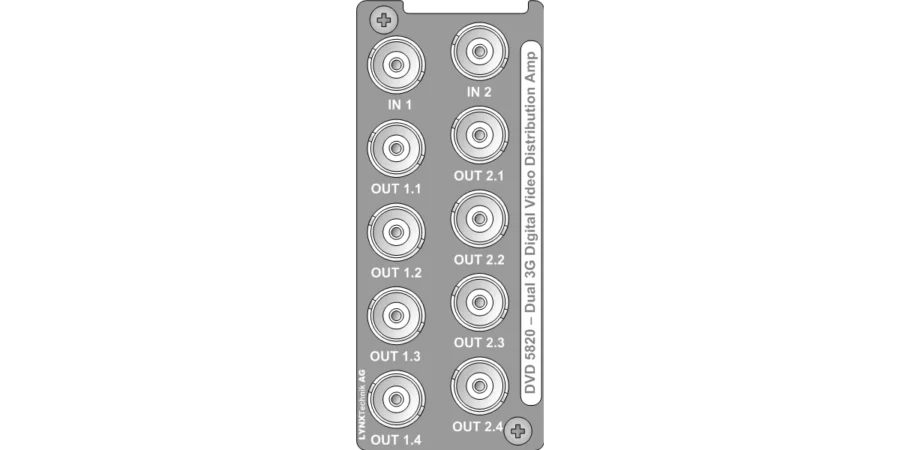

  • 2个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8, 10, 12-bit
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 8个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8, 10, 12-bit
  • 3G-SDI Level A或B 双链路
UPC / EAN模型名称描述
4250479321663DVD 58203G-SDI 2>4 分配放大器板卡
4250479321670DVD 5820 R2路 1>4 3G-SDI 分配放大器板卡带 机械旁通中继

关键特性

• 支持 3G/1.5G/SD-SDI 和 ASI/DVB 格式• 2 路 1>4 或 1 路 1>8 映射• 时钟再生和非时钟再生模式• 自动检测输入视频标准• 在非时钟再生模式下，可在 15Mbit/s 和 3Gbit/s 之间透明传输数据• 输入状态LED指示灯• 可选电源故障中继，将输入连接到输出• 与 LYNX 控制系统配合使用时，支持远程控制、状态监测和错误报告• 与 RCT 5023 控制器配合使用时，支持全面的 SNMP• 热插拔
