PDM 5348 O

12G-SDI 模拟音频加嵌器/解嵌器

数据表
手册

PDM 5348 O 是一款功能多样的 8 路模拟音频加嵌器或解嵌器，可用于解决广播中的各种音频问题。该板卡支持多格式 12G-SDI，最高可达 4K。

该板卡可在 8 路加嵌器或 8 路解嵌器之间切换，或者同时兼具两者功能。从 SDI 输入信号中最多可解嵌 64 路音频，并送入音频处理阶段。在加嵌器模式下，8 路外部音频送入音频处理阶段。音频处理包括对所有 64 路音频的可调增益、相位反转和静音功能，以及每对左右声道可选的单声道混音功能。

处理后的音频将被送入后续的交叉矩阵，可在其中对加嵌器及外部输出的音频信号进行灵活路由与映射。

与 Lynx Centraal 完全兼容，可实现远程控制、状态监测和错误报告。

关键特性

• 支持 12G/6G/3G/1.5G/SD-SDI 格式• 可在 8 路加嵌器或解嵌器之间切换• 72 路音频处理：增益、相位、反相、静音、单声道混音和静音检测• 配备 72×72 单声道输出交叉矩阵，支持嵌入式音频与外部音频的灵活路由• 支持视频测试图型输出，当 SDI 输入信号丢失时可自动启用，实现传输链路的容错回退• 用于保持保护带的Dolby E 同步器• 最多 30 帧的可编程延迟• 使用功能强大且直观的 Lynx Centraal 应用程序进行监控和控制• 与主控制器选项配合使用时，提供全面的 SNMP 支持• 热插拔


视频格式
 • 4K  4096x2160p  23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • UHD 3840x2160p  23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  -- --  --  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30  -- --  --  50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  -- --  --  --  59.94  --
 数字视频输入
  • 1个12G- SDI 微BNC （12G/6G/3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10-bit
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 2个12G- SDI 微BNC （12G/6G/3G/1.5G/SD-SDI）输出
  • 1x 12G- SDI 微BNC (12G/6G/3G/1.5G/SD-SDI) 环出
  • YCbCr 4:2:2
  • 10-bit
  • 3G-SDI Level A或B 双链路
数字音频输入/输出
  • 8x模拟音频输入或输出
  • 平衡模拟音频
  • 母头25 pin D-Sub
可选光纤输入/输出
  • 1x 12G-SDI输入
  • 1x 12G-SDI输出
  • YCbCr 4:2:2
  • 10-bit
  • 收发器，接收器或发射器SFP
  • 单模
  • 双工，LC连接器
UPC / EAN模型名称描述评论
4250479329225PDM 5348 O12G-SDI 模拟音频加嵌器/解嵌器，平衡 D-Sub 无光纤SFP

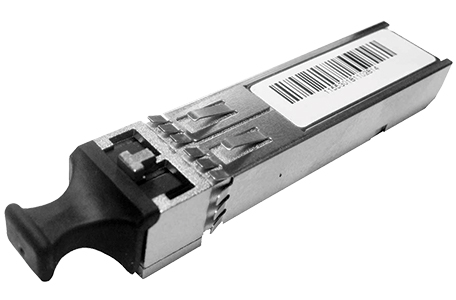

PDM 5348 O 板卡可搭配以下光纤 SFP 中的一种进行订购。

UPC / EAN模型名称描述评论
4250479325043OH-RX-12G-LC12G-SDI 单工接收器 SFP，1260 - 1620 nm，LC 接口SFP
4250479327511OH-RX-12G-ST12G-SDI 单工接收器 SFP，1260 - 1620 nm，ST 接口SFP
4250479329584OH-RX-4-12G-LC12G-SDI 单工接收器 SFP，40 km，1260 - 1620 nm，LC 接口SFP
4250479325036OH-TX-12G-LC12G-SDI 单工发射器 SFP，10 km，1310 nm，LC 接口SFP
4250479327528OH-TX-12G-ST12G-SDI 单工发射器 SFP，10 km，1310 nm，ST 接口SFP
4250479327597OH-TX-4-12G-LC12G-SDI 单工发射器 SFP，40 km，1310 nm，LC 接口SFP
4250479325630
OH-TX-12G-XXXX-LCCWDM 单纤 12G 10 km发射器 SFPSFP
4250479329522
OH-TX-4-12G-XXXX-LCCWDM 单纤 12G 40 km发射器 SFPSFP
4250479325029OH-TR-12G-LC12G-SDI 双工光收发器 SFP，单模，1310 nm，LC 接口SFP
4250479326552
OH-TR-12G-XXXX-LCCWDM 双工 12G 10 km SFP 收发器SFP


关键特性

• 支持 12G/6G/3G/1.5G/SD-SDI 格式• 可在 8 路加嵌器或解嵌器之间切换• 72 路音频处理：增益、相位、反相、静音、单声道混音和静音检测• 配备 72×72 单声道输出交叉矩阵，支持嵌入式音频与外部音频的灵活路由• 支持视频测试图型输出，当 SDI 输入信号丢失时可自动启用，实现传输链路的容错回退• 用于保持保护带的Dolby E 同步器• 最多 30 帧的可编程延迟• 使用功能强大且直观的 Lynx Centraal 应用程序进行监控和控制• 与主控制器选项配合使用时，提供全面的 SNMP 支持• 热插拔
