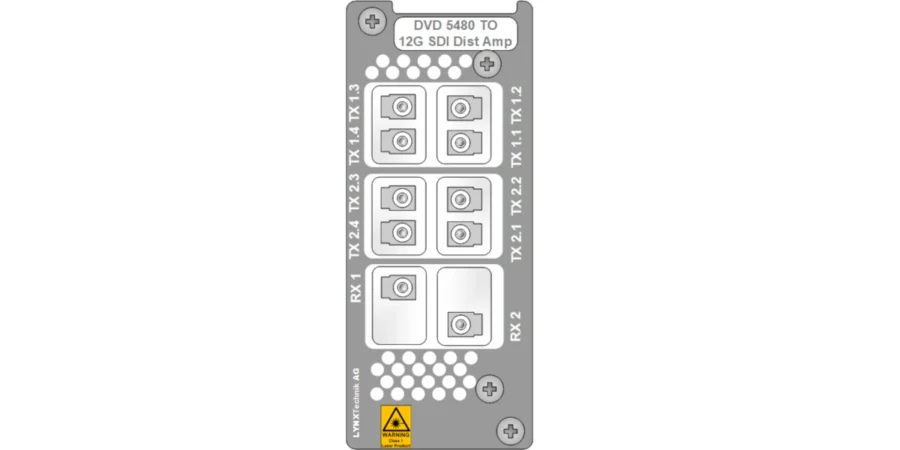

DVD 5480 TO

12G-SDI 1>8或2>4光分配放大器

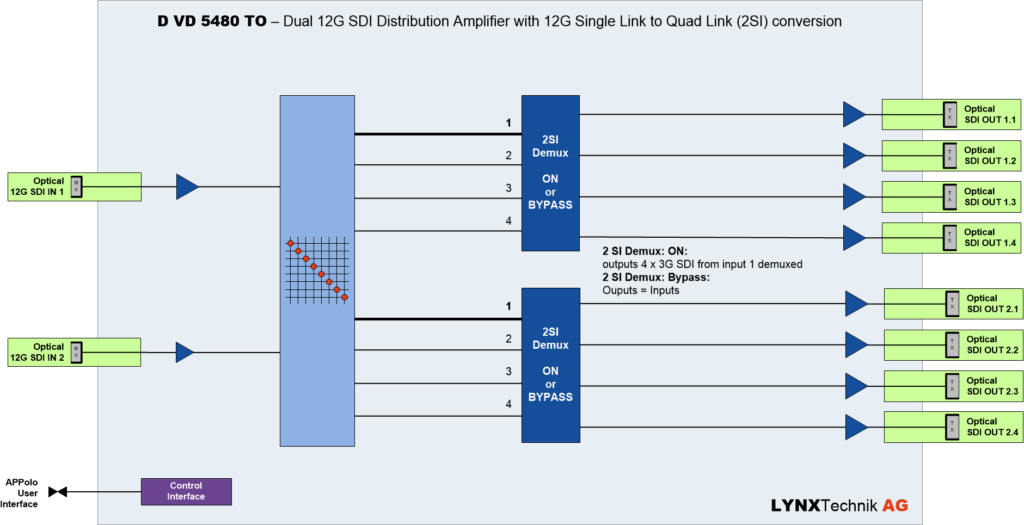

DVD 5480 TO 板卡是一款高性能2路12G-SDI 分配放大器，具备光接口以及单链路到四链路 2SI 转换功能。该板卡可在1路1×8 或2路2×4 分配模式下使用。两个 12G-SDI 内部通道均可作为单链路到四链路 2SI 转换器。两个光纤输入均可在内部路由至任一通道。在“旁路”模式下，板卡充当光分配放大器。在“解复用”模式下，板卡充当 12G-SDI 单链路到四链路 2SI 转换器。DVD 5480 TO 模块是 5000 系列板卡的一部分，该系列在小巧的外形中提供了高品质、模块化和灵活性，非常适合空间受限的应用。与 Lynx Centraal 完全兼容，可实现远程控制、状态监测和错误报告。注意：RFR 5018 机架最多可安装 8 张 DVD 5480 TO 板卡。为避免阻塞机架后部内部交叉流散热风扇，严禁将该板卡安装在第 1 和第 2 插槽。

关键特性

• 支持 12G/6G/3G/1.5G-SDI 格式• 2路2>4 或1路 1>8 分配模式• 2路12G-SDI 到 3G-SDI 四链路 2SI• 自动检测输入视频标准• 输入状态LED指示灯• 与 Lynx APPolo 控制系统配合使用时支持远程控制、状态监测和错误报告• 热插拔

视频格式

 • 4K  4096x2160p  23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • UHD 3840x2160p  23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60

光纤输入

2x 单工接收器 SFP（2路）
使用双工收发器可以增加输出数量
12G-SDI
单模单工或双工以提供额外的输出
LC / ST / SC连接

光纤输出

4x双工发射器SFP（8个输出）
12G-SDI
双工单模
LC / ST / SC连接

OH-TT-12G-XXXX-XXXX-LC

12G-SDI双工光发射器10km CWDM

OH-TT-12G-SDI

OH-TT-12G-LC

OH-TT-1-LC

OH-RX-12G-LC

OH-RX-12G-SDI

OH-RX-12G-ST

UPC / EAN	模型名称	描述	评论
4250479326613	DVD 5480 TO	12G-SDI 1>8 或2>4 光纤分配放大器板卡	无光纤SFP

DVD 5480 TO 板卡必须与以下光纤 SFP一起订购。

UPC / EAN	模型名称	描述	评论
4250479325043	OH-RX-12G-LC	12G-SDI 单工接收器 SFP, 1260-1620nm, LC	SFP
4250479326668	OH-RX-12G-SDI	12G-SDI 铜轴视频接收器 SFP, 1x 微BNC	SFP

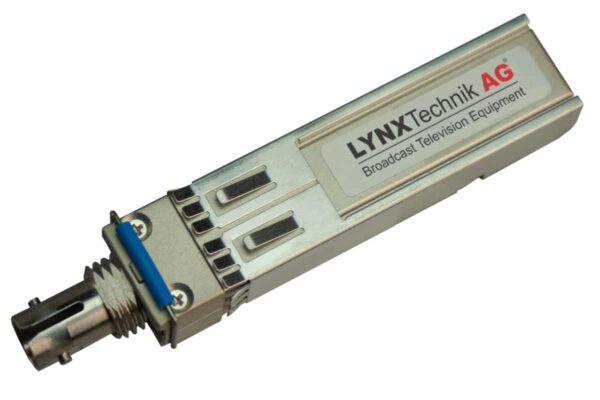

4250479327511	OH-RX-12G-ST	12G-SDI 单工接收器 SFP, 1260-1620nm, ST	SFP

4250479320642	OH-TT-1-LC	3G-SDI 双工发射器SFP, 10km, 1310nm 和1310nm, LC	SFP

4250479327337	OH-TT-12G-1270-1290-LC	CWDM 1270nm 和 1290nm 双工12G 10km 发射器SFP	SFP
4250479327344	OH-TT-12G-1310-1330-LC	CWDM 1310nm 和 1330nm 双工12G 10km 发射器SFP	SFP
4250479327351	OH-TT-12G-1350-1370-LC	CWDM 1350nm 和 1370nm 双工12G 10km 发射器SFP	SFP
4250479327368	OH-TT-12G-1390-1410-LC	CWDM 1390nm 和 1410nm 双工12G 10km 发射器SFP	SFP
4250479327375	OH-TT-12G-1430-1450-LC	CWDM 1430nm 和 1450nm 双工12G 10km 发射器SFP	SFP
4250479327382	OH-TT-12G-1470-1490-LC	CWDM 1470nm 和 1490nm 双工12G 10km 发射器SFP	SFP
4250479327399	OH-TT-12G-1510-1530-LC	CWDM 1510nm 和 1530nm 双工12G 10km 发射器SFP	SFP
4250479327405	OH-TT-12G-1550-1570-LC	CWDM 1550nm 和 1570nm 双工12G 10km 发射器SFP	SFP
4250479327412	OH-TT-12G-1590-1610-LC	CWDM 1590nm 和 1610nm 双工12G 10km 发射器SFP	SFP
