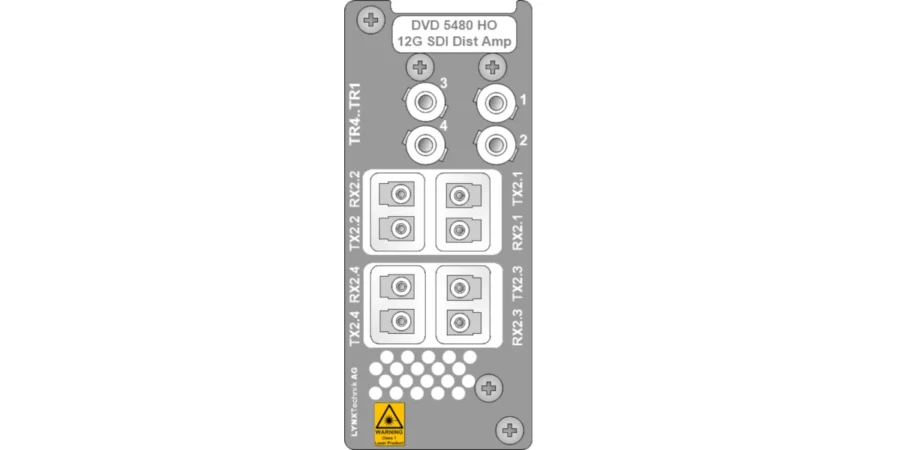

DVD 5480 HO

12G-SDI 4>1, 1>4或2>4分配放大器带光纤输入/输出

数据表
手册

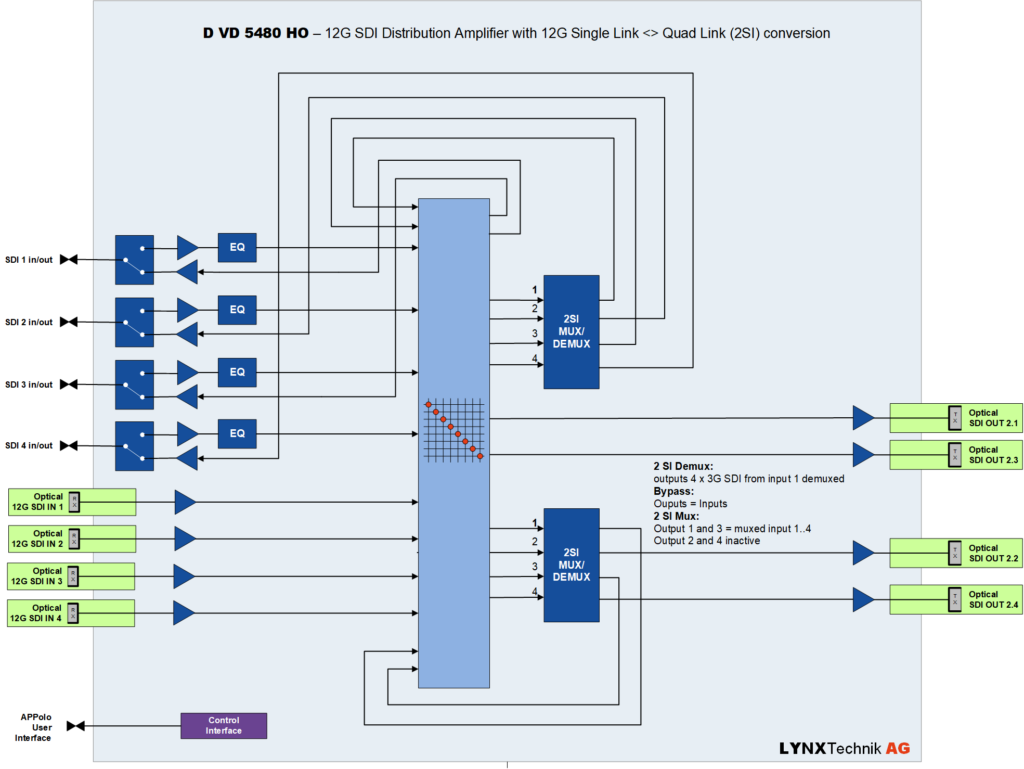

DVD 5480 HO 板卡是一款高性能的 12G-SDI 分配放大器，在光接口和电接口上具备单链路到四链路 2SI 的转换功能。该板卡可根据用户设置用于多种应用场合：1、12G-SDI 分配放大器2、12G-SDI 单链路到四链路 2SI 转换器（解复用模式）3、四链路 2SI 到 12G-SDI 单链路转换器（复用模式）4、8K SDI 到光纤转换器该板卡提供四个光纤输入和四个光纤输出，位于四个成对的光 TR SFP 插槽（发射器/接收器，SFP 可选）中。此外，还提供四个双向微型 BNC 输入/输出（信号流可由用户设置），用于光到电的转换。DVD 5480 HO 属于 5000 系列板卡，该系列在小巧的外形中提供了高品质、模块化和灵活性，非常适合空间有限的应用场合。它特别适用于要求苛刻的高品质广播视频应用。与 Lynx Centraal 完全兼容，可实现远程控制、状态监测和错误报告。注意：RFR 5018 机架最多可安装 8 张 DVD 5480 HO 板卡。为避免阻塞机架后部内部交叉流散热风扇，严禁将该板卡安装于第 1 或第 2 插槽。

关键特性

• 支持四路 12G/6G/3G/1.5G-SDI• 1>8 12G-SDI 分配模式（4 路微 BNC 和 4 路光纤输出）• 4路 1>1 12G-SDI 微 BNC 到光纤转换器• 2路12G-SDI 到 3G-SDI 四链路 2SI 转换器• 2路3G-SDI 四链路 2SI 到 12G-SDI 转换器• 1路 12G-SDI 四链路 到 单链路光纤 8K 转换器• 1路 8K 单链路光纤到 12G-SDI 四链路转换器• 输入状态LED指示灯• 与 Lynx APPolo 控制系统配合使用时支持远程控制、状态监测和错误报告• 热插拔

视频格式
 • 4K  4096x2160p  23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • UHD 3840x2160p  23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
数字视频输入/输出
  • 4个双向12G- SDI 微BNC （12G/6G/3G/1.5G-SDI）
  • RGB 4:4:4
  • YCbCr 4:4:4/4:2:2
  • 8, 10, 12-bit
  • 3G-SDI Level A或B 双链路
  • UHD 四链路 2SI
光纤输入
  • 2x双工接收SFP（4路输入）
  • 12G-SDI
  • 双工单模
  •  LC连接器
光纤输出
  • 2x双工发射器SFP（4输出）
  • 12G-SDI
  •  双工单模
  •  LC / ST / SC连接

UPC / EAN

模型名称

描述

评论

4250479326606

DVD 5480 HO

12G-SDI 4>1, 1>4 或2>4 分配放大器板卡

无光纤SFP


DVD 5480 HO 板卡必须与以下光纤 SFP一同订购。


UPC / EAN

模型名称

描述

评论

4250479325029

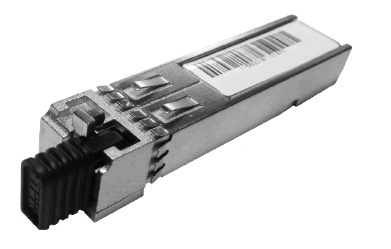

OH-TR-12G-LC

12G-SDI 双工光纤收发器 SFP, 单模, 1310nm, LC

SFP

4250479328174

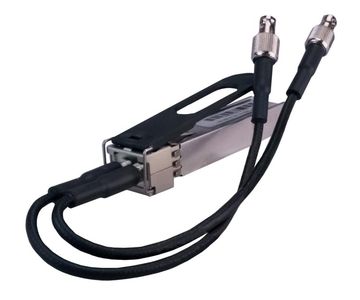

OH-TR-12G-SDI

12G-SDI 铜轴视频收发器 SFP, 2x 微BNC(F)

SFP



4250479326552

OH-TR-12G-1270-LC

CWDM 1270nm 双工12G 10km 收发器 SFP

SFP

4250479326569

OH-TR-12G-1290-LC

CWDM 1290nm 双工12G 10km 收发器 SFP

SFP

4250479326576

OH-TR-12G-1310-LC

CWDM 1310nm 双工12G 10km 收发器 SFP

SFP

4250479326583

OH-TR-12G-1330-LC

CWDM 1330nm 双工12G 10km 收发器 SFP

SFP

4250479326682

OH-TR-12G-1350-LC

CWDM 1350nm 双工12G 10km 收发器 SFP

SFP

4250479326699

OH-TR-12G-1370-LC

CWDM 1370nm 双工12G 10km 收发器 SFP

SFP

4250479326705

OH-TR-12G-1390-LC

CWDM 1390nm 双工12G 10km 收发器 SFP

SFP

4250479326712

OH-TR-12G-1410-LC

CWDM 1410nm 双工12G 10km 收发器 SFP

SFP

4250479326729

OH-TR-12G-1430-LC

CWDM 1430nm 双工12G 10km 收发器 SFP

SFP

4250479326736

OH-TR-12G-1450-LC

CWDM 1450nm 双工12G 10km 收发器 SFP

SFP

4250479326743

OH-TR-12G-1470-LC

CWDM 1470nm 双工12G 10km 收发器 SFP

SFP

4250479326750

OH-TR-12G-1490-LC

CWDM 1490nm 双工12G 10km 收发器 SFP

SFP

4250479326767

OH-TR-12G-1510-LC

CWDM 1510nm 双工12G 10km 收发器 SFP

SFP

4250479326774

OH-TR-12G-1530-LC

CWDM 1530nm 双工12G 10km 收发器 SFP

SFP

4250479326781

OH-TR-12G-1550-LC

CWDM 1550nm 双工12G 10km 收发器 SFP

SFP

4250479326798

OH-TR-12G-1570-LC

CWDM 1570nm 双工12G 10km 收发器 SFP

SFP

4250479326804

OH-TR-12G-1590-LC

CWDM 1590nm 双工12G 10km 收发器 SFP

SFP

4250479326811

OH-TR-12G-1610-LC

CWDM 1610nm 双工12G 10km 收发器 SFP

SFP



关键特性

• 支持四路 12G/6G/3G/1.5G-SDI• 1>8 12G-SDI 分配模式（4 路微 BNC 和 4 路光纤输出）• 4路 1>1 12G-SDI 微 BNC 到光纤转换器• 2路12G-SDI 到 3G-SDI 四链路 2SI 转换器• 2路3G-SDI 四链路 2SI 到 12G-SDI 转换器• 1路 12G-SDI 四链路 到 单链路光纤 8K 转换器• 1路 8K 单链路光纤到 12G-SDI 四链路转换器• 输入状态LED指示灯• 与 Lynx APPolo 控制系统配合使用时支持远程控制、状态监测和错误报告• 热插拔
