DVO 5820

3G-SDI 2>4分配放大器带光纤输入/输出

数据表
手册

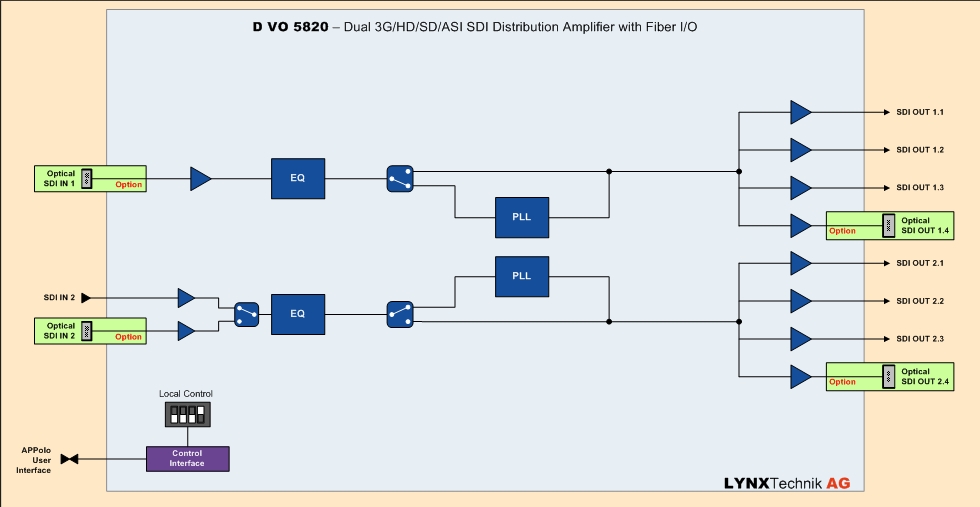

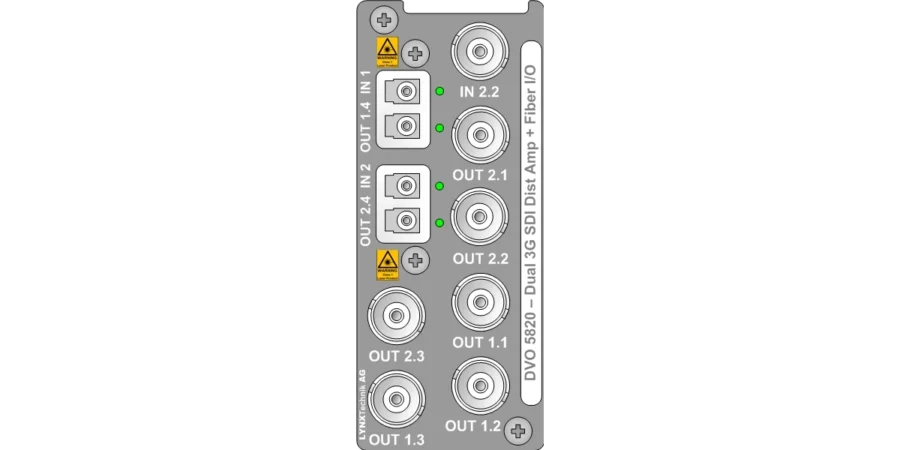

DVO 5820 是一款灵活的2路分配放大器，适用于高达 1080p60 的 3G-SDI/ASI 视频，具有两个光纤输入。该卡以 2x4 模式工作，每通道配备 3 个 3G-SDI BNC 输出和 1 个光输出。

第二个通道的输入可以切换为 3G-SDI BNC 输入，而非光纤输入。

光输出兼容 CWDM，具有 18 种可选波长（也可提供非 CWDM 支持）。

输入视频标准自动检测。在非时钟再生模式下，该卡可在 15Mbit/s 至 3Gbit/s 之间透明地传输任何数据。支持 ASI/DVB 和 SMPTE 310 信号。

此板卡非常适合要求严格的数字多格式广播和专业行业应用。

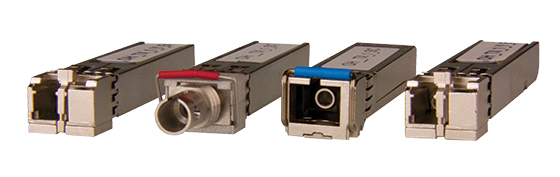

光纤 SFP 模块固定在背板上，可拆卸并进行热插拔，无需断开任何后部光纤输入/输出 连接。

本地设置通过板卡边缘集成的拨码开关提供。

该卡模块与 LynxCentraal 完全兼容。可以通过使用 Windows 或 MacOS操作系统， 对其进行配置、控制和更新。

关键特性

• 支持 3G/1.5G/SD-SDI 和 ASI/DVB 格式• 2 路 1>4 分配模式• 2 路光纤输入，通道 2 可选 BNC 输入• 每通道 3 路 BNC 和 1 路光纤输出• 支持 CWDM，具有 18 种可选波长• 每通道可选择时钟再生或非时钟再生模式• 自动检测输入视频标准• 在非时钟再生模式下，可在 15Mbit/s 至 3Gbit/s 之间透明传输数据• 每通道输入状态LED指示灯• LC 光纤连接• 光纤 SFP 模块固定在背板上。模块可自由拆卸或更换，无需断开光纤• 使用功能强大且直观的 Lynx Centraal 应用程序进行监控和控制• 与 RCT 5023 控制器配合使用时支持 SNMP 错误报告• 热插拔

视频格式
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  -- --  --  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, -- --  --  50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  -- --  --  --  59.94  --
数字视频输入
  • 6x 3G-SDI BNC (3G/1.5G/SD-SDI)
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8, 10, 12-bit
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 6x 3G-SDI BNC (3G/1.5G/SD-SDI)
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8, 10, 12-bit
  • 3G-SDI Level A或B 双链路
光纤输入/输出
  • 2x双工收发器（2输入，2输出）
  • 12G-SDI
  • 双工单模
  • LC连接器

UPC / EAN

模型名称

描述

评论

4250479321700

DVO 5820

3G-SDI 2>4 分配放大板卡

无光纤SFP

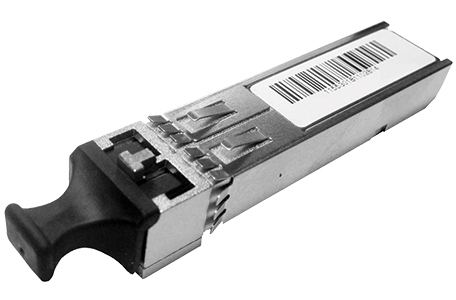

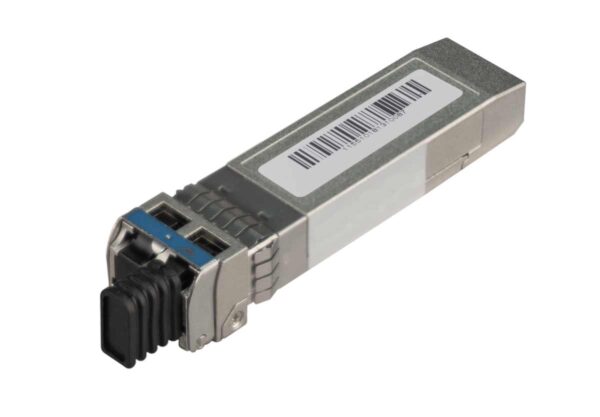

DVO 5820 板卡必须与以下光纤 SFP 一起订购。


UPC / EAN

模型名称

描述

评论

4250479318137

OH-TR-1-LC

3G-SDI 双工光纤收发器SFP, 10km, 1310nm, LC

SFP

4250479312708

OH-TR-4-1270-LC

CWDM 1270nm 双工3G 40km 收发器SFP

SFP

4250479312906

OH-TR-4-1290-LC

CWDM 1290nm 双工3G 40km 收发器SFP

SFP

4250479313101

OH-TR-4-1310-LC

CWDM 1310nm 双工3G 40km 收发器SFP

SFP

4250479313309

OH-TR-4-1330-LC

CWDM 1350nm 双工3G 40km 收发器SFP

SFP

4250479313507

OH-TR-4-1350-LC

CWDM 1370nm 双工3G 40km 收发器SFP

SFP

4250479313705

OH-TR-4-1370-LC

CWDM 1370nm 双工3G 40km 收发器SFP

SFP

4250479313903

OH-TR-4-1390-LC

CWDM 1390nm 双工3G 40km 收发器SFP

SFP

4250479314108

OH-TR-4-1410-LC

CWDM 1410nm 双工3G 40km 收发器SFP

SFP

4250479314306

OH-TR-4-1430-LC

CWDM 1430nm 双工3G 40km 收发器SFP

SFP

4250479314504

OH-TR-4-1450-LC

CWDM 1450nm 双工3G 40km 收发器SFP

SFP

4250479314702

OH-TR-4-1470-LC

CWDM 1470nm 双工3G 40km 收发器SFP

SFP

4250479314900

OH-TR-4-1490-LC

CWDM 1490nm 双工3G 40km 收发器SFP

SFP

4250479315105

OH-TR-4-1510-LC

CWDM 1510nm 双工3G 40km 收发器SFP

SFP

4250479315303

OH-TR-4-1530-LC

CWDM 1530nm 双工3G 40km 收发器SFP

SFP

4250479315501

OH-TR-4-1550-LC

CWDM 1550nm 双工3G 40km 收发器SFP

SFP

4250479315709

OH-TR-4-1570-LC

CWDM 1570nm 双工3G 40km 收发器SFP

SFP

4250479315907

OH-TR-4-1590-LC

CWDM 1590nm 双工3G 40km 收发器SFP

SFP

4250479316102

OH-TR-4-1610-LC

CWDM 1610nm 双工3G 40km 收发器SFP

SFP

4250479320772

OH-TR-8-1270-LC

CWDM 1270nm 双工3G 80km 收发器SFP

SFP

4250479320789

OH-TR-8-1290-LC

CWDM 1290nm 双工3G 80km 收发器SFP

SFP

4250479320796

OH-TR-8-1310-LC

CWDM 1310nm 双工3G 80km 收发器SFP

SFP

4250479320802

OH-TR-8-1330-LC

CWDM 1350nm 双工3G 80km 收发器SFP

SFP

4250479320819

OH-TR-8-1350-LC

CWDM 1370nm 双工3G 80km 收发器SFP

SFP

4250479320826

OH-TR-8-1370-LC

CWDM 1370nm 双工3G 80km 收发器SFP

SFP

4250479320833

OH-TR-8-1390-LC

CWDM 1390nm 双工3G 80km 收发器SFP

SFP

4250479320840

OH-TR-8-1410-LC

CWDM 1410nm 双工3G 80km 收发器SFP

SFP

4250479320857

OH-TR-8-1430-LC

CWDM 1430nm 双工3G 80km 收发器SFP

SFP

4250479320864

OH-TR-8-1450-LC

CWDM 1450nm 双工3G 80km 收发器SFP

SFP

4250479320871

OH-TR-8-1470-LC

CWDM 1470nm 双工3G 80km 收发器SFP

SFP

4250479320888

OH-TR-8-1490-LC

CWDM 1490nm 双工3G 80km 收发器SFP

SFP

4250479320895

OH-TR-8-1510-LC

CWDM 1510nm 双工3G 80km 收发器SFP

SFP

4250479320901

OH-TR-8-1530-LC

CWDM 1530nm 双工3G 80km 收发器SFP

SFP

4250479320918

OH-TR-8-1550-LC

CWDM 1550nm 双工3G 80km 收发器SFP

SFP

4250479320925

OH-TR-8-1570-LC

CWDM 1570nm 双工3G 80km 收发器SFP

SFP

4250479320932

OH-TR-8-1590-LC

CWDM 1590nm 双工3G 80km 收发器SFP

SFP

4250479320949

OH-TR-8-1610-LC

CWDM 1610nm 双工3G 80km 收发器SFP

SFP



关键特性

• 支持 3G/1.5G/SD-SDI 和 ASI/DVB 格式• 2 路 1>4 分配模式• 2 路光纤输入，通道 2 可选 BNC 输入• 每通道 3 路 BNC 和 1 路光纤输出• 支持 CWDM，具有 18 种可选波长• 每通道可选择时钟再生或非时钟再生模式• 自动检测输入视频标准• 在非时钟再生模式下，可在 15Mbit/s 至 3Gbit/s 之间透明传输数据• 每通道输入状态LED指示灯• LC 光纤连接• 光纤 SFP 模块固定在背板上。模块可自由拆卸或更换，无需断开光纤• 使用功能强大且直观的 Lynx Centraal 应用程序进行监控和控制• 与 RCT 5023 控制器配合使用时支持 SNMP 错误报告• 热插拔
