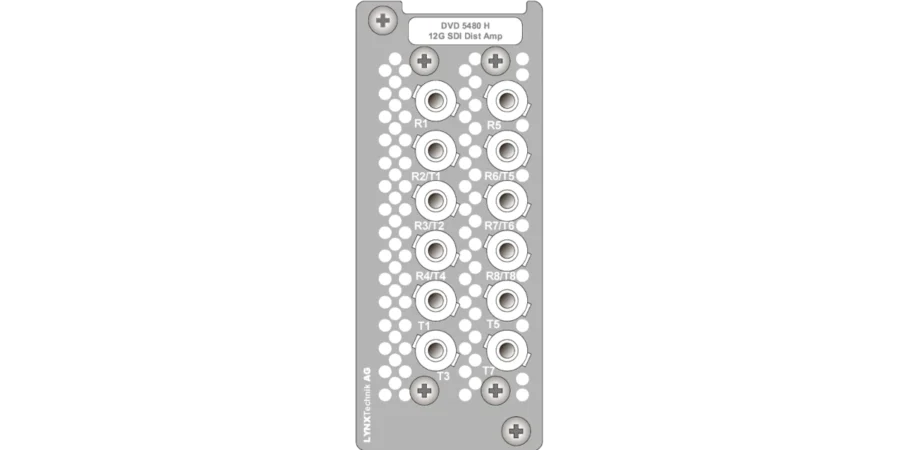

DVD 5480 H

12G-SDI 1>10或2>5视频分配放大器

数据表
手册

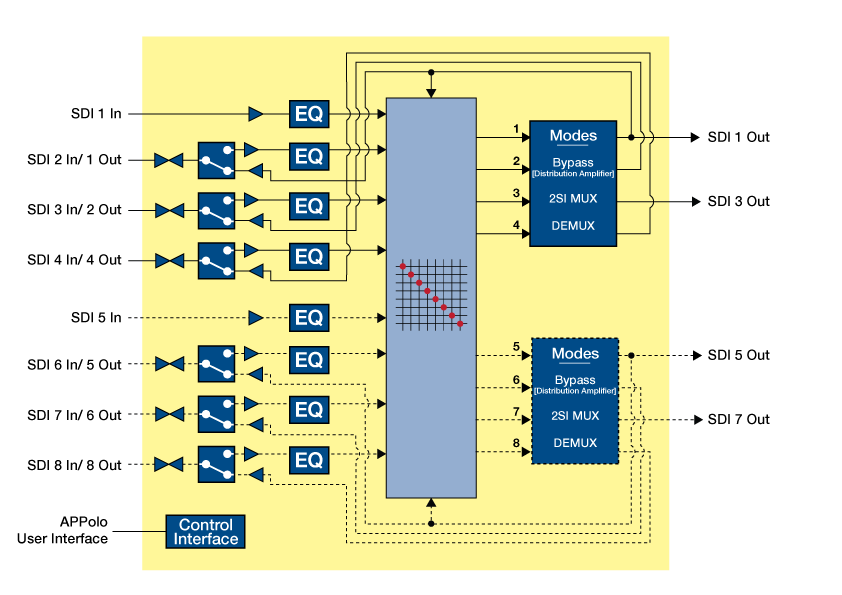

5480 H 型 DVD 板卡是一款高性能、先进的 12G-SDI 分配放大器，具备在电接口上实现2路 12G-SDI 单链路与四链路 2SI 之间的转换功能。该板卡可根据用户设置应用于多种场合：1、2 路 12G-SDI 1>5 分配放大器2、1 路 12G-SDI 1>10 分配放大器3、2 路 12G-SDI 2SI单链路到四链路转换器（解复用器）4、2 路2SI 四链路 3G-SDI 到12G-SDI 单链路转换器（复用器）该板卡提供六个双向 12G-SDI 微 BNC 接口，以及两个专用输入和四个专用输出接口，均为微 BNC 接口。DVD 5480 H板卡专为 5000系列 设计，体积小巧，具备高品质、模块化和灵活性，非常适合空间有限的应用场合。与其他 5000 系列板卡一样，它与 Lynx Centraal 完全兼容，可实现远程控制、状态监测和错误报告。注意：RFR 5018 机架最多可安装 8 张 DVD 5480 H 板卡。请勿将其安装于第 1 或第 2 插槽，以免遮挡机架后部的内部交叉流散热风扇，影响系统通风与散热性能。

关键特性

• 支持 12G/6G/3G/1.5G-SDI 格式• 2 个输入端口、4 个输出端口和 6 个双向 BNC 端口• 2>5 和 1>10 12G-SDI 分配模式• 2 路 12G-SDI 到 3G-SDI 四链路 2SI• 2 路 3G-SDI 四链路 2SI 到 12G-SDI• 支持通过 Appolo 用户界面选择操作模式• 每个通道支持时钟再生和非时钟再生模式• 输入状态LED指示灯• 与 LYNX Appolo 控制系统配合使用时支持远程控制、状态监控和错误报告• 热插拔

视频格式
 • 4K  4096x2160p  23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • UHD 3840x2160p  23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
数字视频输入
  • 2个12G- SDI 微BNC （12G/6G/3G/1.5G-SDI）
  • RGB 4:4:4
  • YCbCr 4:4:4/4:2:2
  • 8, 10, 12-bit
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 4个12G- SDI 微BNC （12G/6G/3G/1.5G-SDI）
  • RGB 4:4:4
  • YCbCr 4:4:4/4:2:2
  • 8, 10, 12-bit
  • 3G-SDI Level A或B 双链路
数字视频双向输入/输出
  • 4个双向12G- SDI 微BNC （12G/6G/3G/1.5G-SDI）
  • RGB 4:4:4
  • YCbCr 4:4:4/4:2:2
  • 8, 10, 12-bit
  • 3G-SDI A或B 双链路
UPC / EAN模型名称描述评论
4250479326590DVD 5480 H12G-SDI 1>10 或 2>5 视频分配放大器板卡


关键特性

• 支持 12G/6G/3G/1.5G-SDI 格式• 2 个输入端口、4 个输出端口和 6 个双向 BNC 端口• 2>5 和 1>10 12G-SDI 分配模式• 2 路 12G-SDI 到 3G-SDI 四链路 2SI• 2 路 3G-SDI 四链路 2SI 到 12G-SDI• 支持通过 Appolo 用户界面选择操作模式• 每个通道支持时钟再生和非时钟再生模式• 输入状态LED指示灯• 与 LYNX Appolo 控制系统配合使用时支持远程控制、状态监控和错误报告• 热插拔
