DVO 5810

3G-SDI 1>6光输入/输出分配放大器

数据表

手册

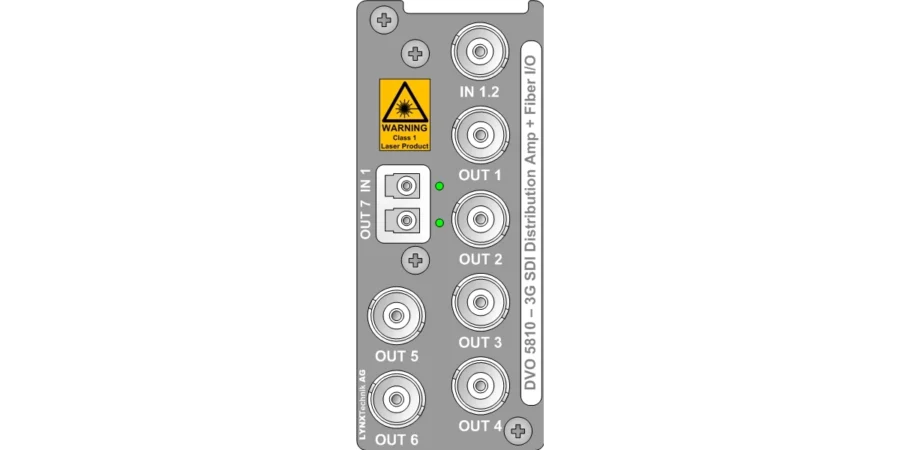

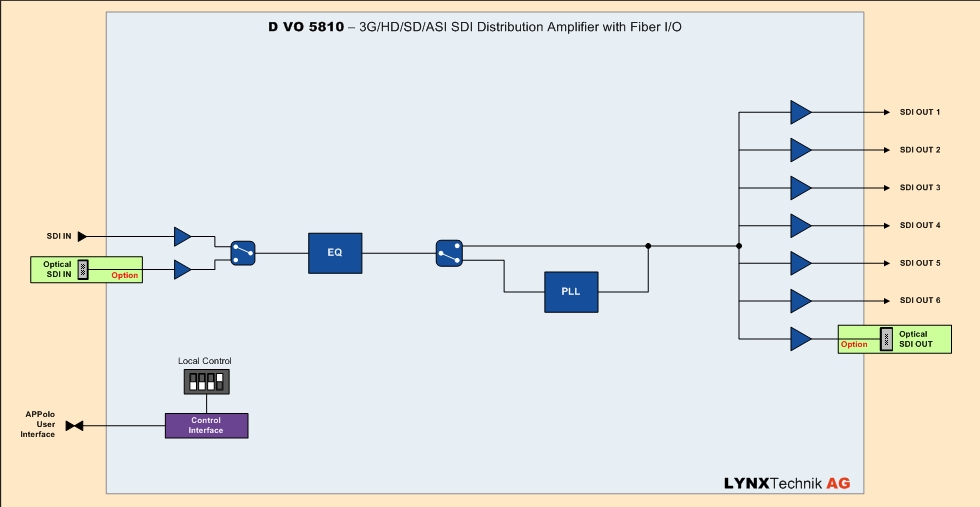

DVO 5810 是一款支持 BNC 或光纤输入的 3G-SDI 分配放大器。该板卡提供 6 个 3G-SDI BNC 输出和 1个光纤输出。

它以 1>6 分配模式工作。输入端提供时钟再生和非时钟再生两种模式。

该光输出兼容 18 种可选波长的粗波分复用（CWDM），（也可提供非 CWDM 支持）。

输入视频标准可自动检测。在非时钟再生模式下，该板卡可在 15Mbit/s 至 3Gbit/s 之间透明传输任何数据。提供对 ASI/DVB 和 SMPTE 310 信号的支持。

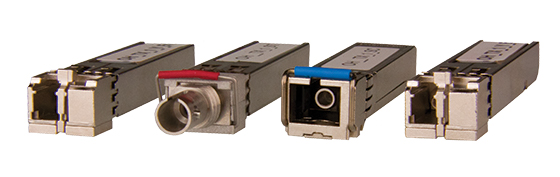

光纤 SFP模块固定在背板上，可拆卸并支持热插拔，无需断开任何后置输入/输出光纤连接。

此板卡非常适合要求苛刻的数字多格式广播和专业应用。

本地设置通过板卡边缘集成的拨码开关进行操作。

该板卡与 LynxCentraal 完全兼容。可以通过使用 Windows 或 MacOS操作系统，对该板卡实现配置、控制和更新。

关键特性

• 支持 3G/1.5G/SD-SDI 和 ASI/DVB 格式• 1>6（含光纤）分配模式• 1x BNC 或光纤 SDI 输入• 6x BNC 和 1x 光纤 SDI 输出• 输入可时钟再生或非时钟再生（可选）• 自动检测输入视频标准• 支持 CWDM，具有 18 种可选光波长• 在非时钟再生模式下，可在 15Mbit/s 至 3Gbit/s 之间透明传输数据• 输入状态LED指示灯• LC 光纤连接• 光纤 SFP 模块固定在背板上。模块可自由拆卸或更换，无需断开光纤• 与 LYNX 控制系统配合使用时，支持远程控制、状态监测和错误报告• 与 RCT 5023 控制器配合使用时，支持 SNMP 错误报告• 热插拔

视频格式

 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  -- --  --  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, -- --  --  50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  -- --  --  --  59.94  --

数字视频输入

1个3G- SDI BNC （3G/1.5G/SD-SDI）
YCbCr 4:4:4/4:2:2/4:2:0
8, 10, 12-bit
3G-SDI Level A或 B 双链路

数字视频输出

6个3G- SDI BNC （3G/1.5G/SD-SDI）
YCbCr 4:4:4/4:2:2/4:2:0
8, 10, 12-bit
3G-SDI Level A或B 双链路

光纤输入/输出

1x双工收发器（1输入，1输出）
12G-SDI
双工单模
LC连接器

OH-TR-8-XXXX-LC

3G-SDI双工光收发器80km CWDM

OH-TR-4-XXXX-LC

3G-SDI双工光收发器40km CWDM

OH-TX-0-850-MM

OH-TR-1-LC

OH-TR-0-850-MM

OH-TX-1 LC/SC/ST

OH-TX-4-XXXX-LC

3G-SDI单工光发射器40Km CWDM

OH-TR-SDI

3G-SDI DIN 1.0/2.3 收发器

OH-RX-0-850-MM

3G-SDI单工光接收器MM

OH-RX-1 LC/SC/ST

3G-SDI单工光接收器10km

OH-RX-8-LC

3G-SDI单工光接收器80km

UPC / EAN	模型名称	描述	评论
4250479321694	DVO 5810	3G-SDI 1>6 分配放大器板卡	No Fiber SFP

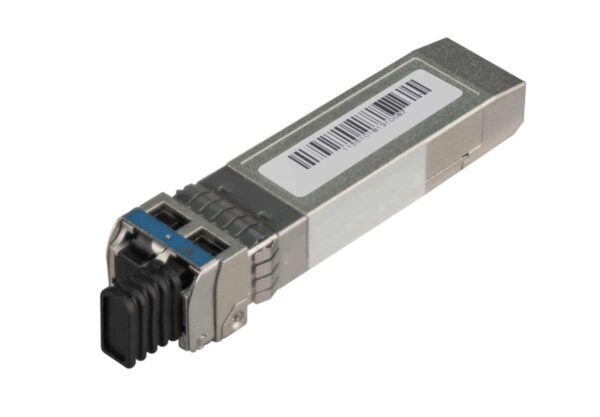

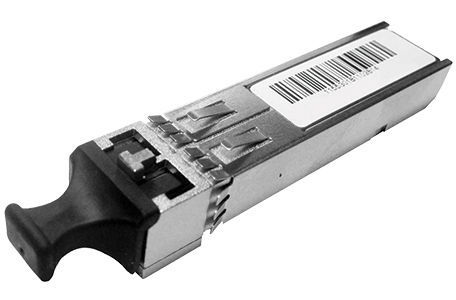

DVO 5810 板卡必须与以下光 SFP 一同订购。

UPC / EAN	模型名称	描述	评论
4250479318137	OH-TR-1-LC	3G-SDI 双工光纤收发器 SFP, 10km, 1310nm, LC	SFP

4250479312708	OH-TR-4-1270-LC	CWDM 1270nm 双工3G 40km 收发器 SFP	SFP
4250479312906	OH-TR-4-1290-LC	CWDM 1290nm 双工3G 40km 收发器 SFP	SFP
4250479313101	OH-TR-4-1310-LC	CWDM 1310nm 双工3G 40km 收发器 SFP	SFP
4250479313309	OH-TR-4-1330-LC	CWDM 1350nm 双工3G 40km 收发器 SFP	SFP
4250479313507	OH-TR-4-1350-LC	CWDM 1370nm 双工3G 40km 收发器 SFP	SFP
4250479313705	OH-TR-4-1370-LC	CWDM 1370nm 双工3G 40km 收发器 SFP	SFP
4250479313903	OH-TR-4-1390-LC	CWDM 1390nm 双工3G 40km 收发器SFP	SFP
4250479314108	OH-TR-4-1410-LC	CWDM 1410nm 双工3G 40km 收发器 SFP	SFP
4250479314306	OH-TR-4-1430-LC	CWDM 1430nm 双工3G 40km 收发器 SFP	SFP
4250479314504	OH-TR-4-1450-LC	CWDM 1450nm 双工3G 40km 收发器 SFP	SFP
4250479314702	OH-TR-4-1470-LC	CWDM 1470nm 双工3G 40km 收发器 SFP	SFP
4250479314900	OH-TR-4-1490-LC	CWDM 1490nm 双工3G 40km 收发器 SFP	SFP
4250479315105	OH-TR-4-1510-LC	CWDM 1510nm 双工3G 40km 收发器 SFP	SFP
4250479315303	OH-TR-4-1530-LC	CWDM 1530nm 双工3G 40km 收发器 SFP	SFP
4250479315501	OH-TR-4-1550-LC	CWDM 1550nm 双工3G 40km 收发器 SFP	SFP
4250479315709	OH-TR-4-1570-LC	CWDM 1570nm 双工3G 40km 收发器 SFP	SFP
4250479315907	OH-TR-4-1590-LC	CWDM 1590nm 双工3G 40km 收发器 SFP	SFP
4250479316102	OH-TR-4-1610-LC	CWDM 1610nm 双工3G 40km 收发器 SFP	SFP

4250479320772	OH-TR-8-1270-LC	CWDM 1270nm 双工3G 80km 收发器 SFP	SFP
4250479320789	OH-TR-8-1290-LC	CWDM 1290nm 双工3G 80km 收发器 SFP	SFP
4250479320796	OH-TR-8-1310-LC	CWDM 1310nm 双工3G 80km 收发器 SFP	SFP
4250479320802	OH-TR-8-1330-LC	CWDM 1350nm 双工3G 80km 收发器 SFP	SFP
4250479320819	OH-TR-8-1350-LC	CWDM 1370nm 双工3G 80km 收发器 SFP	SFP
4250479320826	OH-TR-8-1370-LC	CWDM 1370nm 双工3G 80km 收发器 SFP	SFP
4250479320833	OH-TR-8-1390-LC	CWDM 1390nm 双工3G 80km 收发器 SFP	SFP
4250479320840	OH-TR-8-1410-LC	CWDM 1410nm 双工3G 80km 收发器 SFP	SFP
4250479320857	OH-TR-8-1430-LC	CWDM 1430nm 双工3G 80km 收发器 SFP	SFP
4250479320864	OH-TR-8-1450-LC	CWDM 1450nm 双工3G 80km 收发器 SFP	SFP
4250479320871	OH-TR-8-1470-LC	CWDM 1470nm 双工3G 80km 收发器 SFP	SFP
4250479320888	OH-TR-8-1490-LC	CWDM 1490nm 双工3G 80km 收发器 SFP	SFP
4250479320895	OH-TR-8-1510-LC	CWDM 1510nm 双工3G 80km 收发器 SFP	SFP
4250479320901	OH-TR-8-1530-LC	CWDM 1530nm 双工3G 80km 收发器 SFP	SFP
4250479320918	OH-TR-8-1550-LC	CWDM 1550nm 双工3G 80km 收发器 SFP	SFP
4250479320925	OH-TR-8-1570-LC	CWDM 1570nm 双工3G 80km 收发器 SFP	SFP
4250479320932	OH-TR-8-1590-LC	CWDM 1590nm 双工3G 80km 收发器 SFP	SFP
4250479320949	OH-TR-8-1610-LC	CWDM 1610nm 双工3G 80km 收发器 SFP	SFP
