DVD 5830

3G-SDI 1>6或3>2分配放大器

数据表
手册

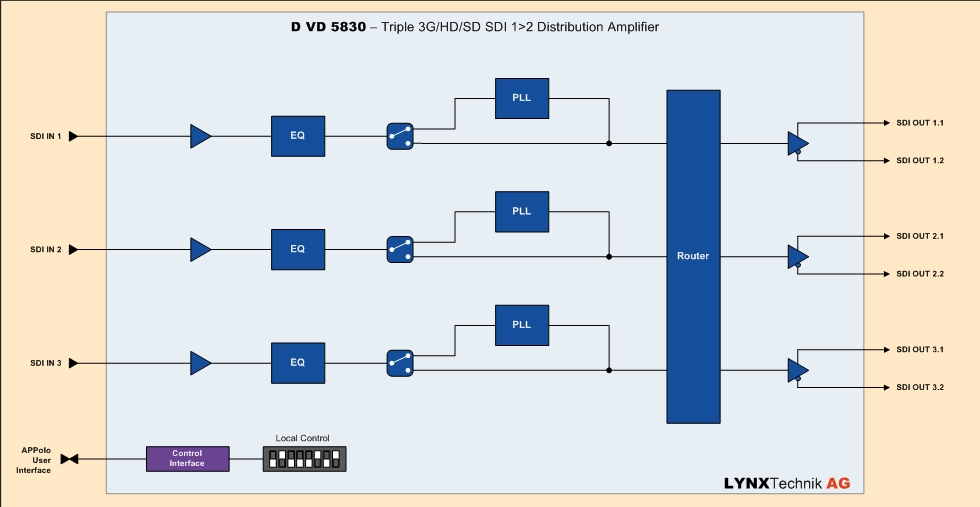

DVD 5830 是一款灵活的 3 路 3G-SDI 分配放大器。默认情况下，它以 3>2 模式运行。输出可以自由映射到任何输入，从而实现诸如 1>6 或 1>2 + 2>4 等各种分配模式。每个通道都可以设置为时钟再生模式或非时钟再生模式。自动检测输入视频标准。在非时钟再生模式下，该板卡可在 15Mbit/s 至 3Gbit/s 之间透明地传输任何数据。支持 ASI/DVB 和 SMPTE 310 信号。所有 SDI 输出均为非反相输出，因此非常适合与 ASI 信号配合使用。此板卡非常适合要求苛刻的数字多格式广播和专业应用。通过卡边缘集成的拨码开关提供本地设置。该板卡与 LynxCentraal 完全兼容。可以通过使用 Windows 或 MacOS 操作系统，对其进行配置、控制和更新。

关键特性

• 支持 3G/1.5G/SD-SDI 和 ASI/DVB 格式• 3>2 分配模式• 每个通道均支持时钟再生同步和非时钟再生同步模式• 所有 SDI 输出均为非反相输出• 自动检测输入视频标准• 在非时钟再生同步模式下，可在 143 Mbit/s 至 3Gbit/s 之间透明传输数据• 每个输入均配有输入状态LED指示灯• 与 LYNX 控制系统配合使用时，支持远程控制、状态监测和错误报告• 与 RCT 5023 控制器配合使用时，支持全面的 SNMP• 热插拔

视频格式
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  -- --  --  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, -- --  --  50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  -- --  --  --  59.94  --
数字视频输入
  • 3x 3G-SDI BNC (3G/1.5G/SD-SDI)
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8, 10, 12-bit
  • 3G-SDI Level A或B 双链路

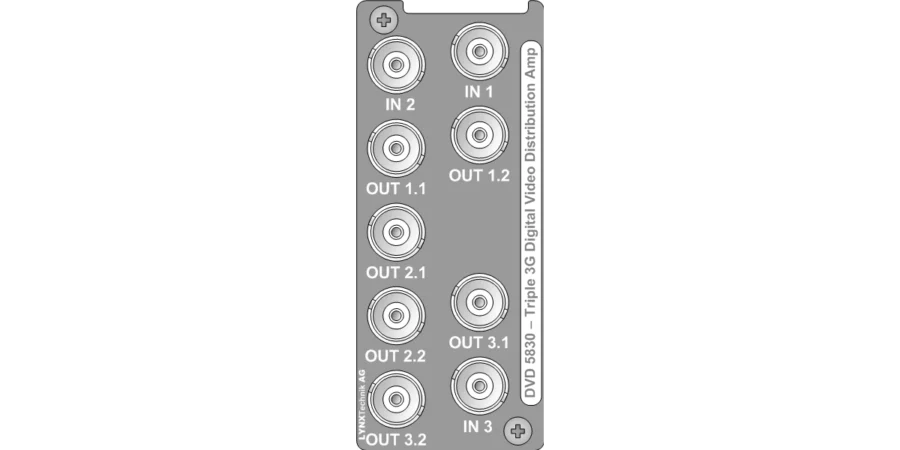

数字视频输出
  • 6个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8, 10, 12-bit
  • 3G-SDI Level A或B 双链路
UPC / EAN模型名称描述评论
4250479321687DVD 58303G-SDI 1>6 或 3>2 分配放大器板卡


关键特性

• 支持 3G/1.5G/SD-SDI 和 ASI/DVB 格式• 3>2 分配模式• 每个通道均支持时钟再生同步和非时钟再生同步模式• 所有 SDI 输出均为非反相输出• 自动检测输入视频标准• 在非时钟再生同步模式下，可在 143 Mbit/s 至 3Gbit/s 之间透明传输数据• 每个输入均配有输入状态LED指示灯• 与 LYNX 控制系统配合使用时，支持远程控制、状态监测和错误报告• 与 RCT 5023 控制器配合使用时，支持全面的 SNMP• 热插拔
