PDM 5340

3G-SDI 4x 模拟音频加嵌器/解嵌器

该产品已停产。它已被 PDM 5380 所取代。

PDM 5340 是一款功能多样的 4 路模拟音频嵌入器或解嵌入器，可用于解决广播中的各种音频问题。该模块支持多格式 3G-SDI，最高可达 1080p60。

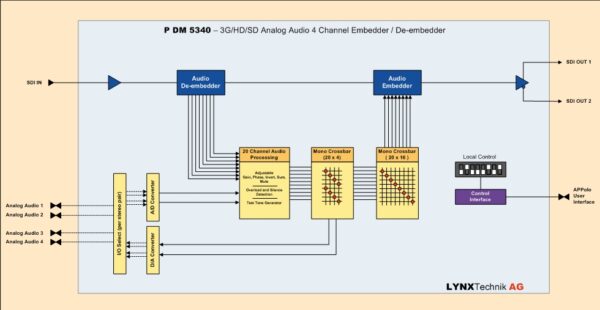

该模块可在 4 通道嵌入器或 4 通道解嵌入器之间切换，或者同时兼具两者功能。从 SDI 输入信号中始终会解嵌入 16 通道音频，并传入音频处理阶段。在嵌入器模式下，4 通道外部音频会传入音频处理阶段。音频处理包括对所有 20 个通道的可调增益、相位反转和静音功能，以及每对左、右声道可选的单声道混音功能。

经过处理的音频被传入进一步的交叉开关，在那里可以为嵌入器和外部输出映射音频。

与 Lynx Centraal 完全兼容，可实现远程控制、状态监测和错误报告。

注意：此模块必须使用 APPolo 控制系统。如果安装在 RFR 5012 底盘上，请确保在机架中安装了机架控制器（RCT 5023 G）。

关键特性

• 支持 3G/1.5G/SD-SDI 格式

• 在 4 通道嵌入器或解嵌入器之间切换• 20 路音频处理：增益、相位、反相、静音、单声道混音和静音检测• 20x4 单声道外部音频输出交叉矩阵• 用于嵌入式音频的 20x16 单声道输出交叉矩阵• 使用强大且直观的 APPolo 控制系统进行监控和控制• 与主控制器选项配合使用时支持完整的简单网络管理协议（SNMP）功能
• 热插拔

视频格式
 • 2K 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --
视频输入

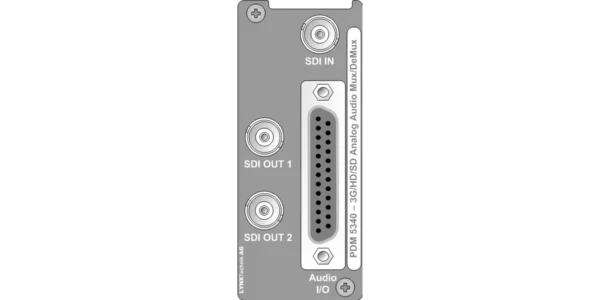

  • 1 个 3G-SDI BNC 接口（支持 3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A 或 Level B 双链路
 数字视频输出
  • 2 个 3G-SDI BNC 接口（支持 3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A 或 Level B 双链路
 数字音频输入/输出
  • 4 路可分配平衡式模拟音频输入/输出接口
  • 母头25 pin D-Sub
