PDM 5380 O

3G-SDI 8 路模拟音频加嵌器/解嵌器，带光纤输入输出接口

该产品已停产。它已被 PDM 5388 O 所取代。

PDM 5380 是一款功能多样的 8 通道模拟音频嵌入器或解嵌入器，可用于解决广播中的各种音频问题。该模块支持多种格式，包括高达 1080p60 的 3G-SDI 格式，并可选配光纤输入/输出。

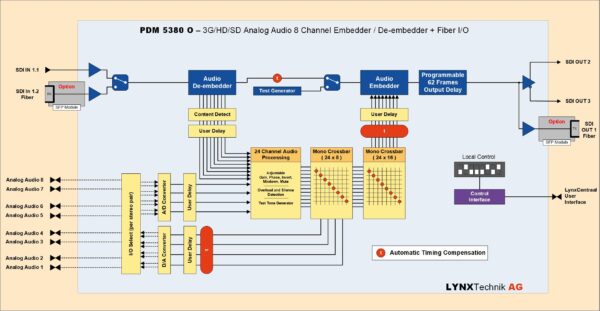

该模块可在 8 通道嵌入器、8 通道解嵌入器或两者组合之间切换。始终从 SDI 输入端解嵌入 16 通道音频并将其送入音频处理阶段。在嵌入器模式下，8 通道外部音频被送入音频处理阶段。音频处理包括对所有 24 通道的可调增益、相位反转和静音功能，以及每对左右声道可选的单声道混音功能。

处理后的音频被传递到一个 24×24 的输出交叉开关，在那里可以为嵌入器和外部输出映射音频。

该模块可处理多达 62 帧的可编程输出延迟。

与 Lynx Centraal 完全兼容，可实现远程控制、状态监测和错误报告。

注意：此模块必须使用 Lynx Centraal 控制系统。如果安装在 RFR 5012 底盘中，请确保在机架中安装了机架控制器（RCT 5023 G）。

关键特性

• 支持 3G/1.5G/SD-SDI 格式

•  可选光纤输入/输出

•  在 8 通道嵌入器或解嵌入器之间切换  •  24 路音频处理：增益、相位、反相、静音、单声道混音和静音检测•  24×24 单声道输出交叉矩阵，适用于嵌入式和外部音频• 当 SDI 输入缺失时用于传输回退的视频测试图案• Dolby E 同步器用于保护带对齐• 最多 62 帧的可编程延迟• 最长 10 秒的音频延迟• 使用强大且直观的 APPolo 控制系统进行监控和控制• 与主控制器选项配合使用时，支持完整的简单网络管理协议（SNMP）。
• 热插拔


视频格式
 • 2K 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --
视频输入

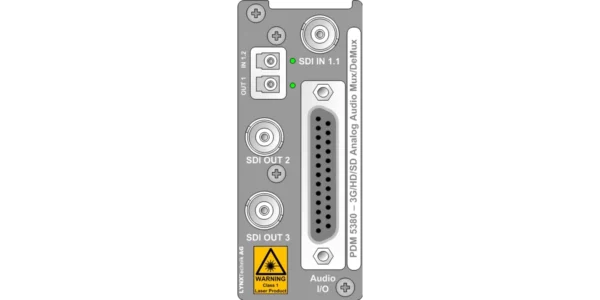

  • 1 个 3G-SDI BNC 接口（支持 3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A或 Level B 双链路
数字视频输出
  • 2 个 3G-SDI BNC 接口（支持 3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A或 Level B 双链路
数字音频输入/输出
  • 8 路可分配平衡式模拟音频输入/输出接口
  • 母头 25 pin D-Sub
光纤输入/输出
  • 1 个 SFP 双工收发器（1 个输入，1 个输出）
  • 3G-SDI
  • 双工单模
  • LC连接器


关键特性

• 支持 3G/1.5G/SD-SDI 格式

•  可选光纤输入/输出

•  在 8 通道嵌入器或解嵌入器之间切换  •  24 路音频处理：增益、相位、反相、静音、单声道混音和静音检测•  24×24 单声道输出交叉矩阵，适用于嵌入式和外部音频• 当 SDI 输入缺失时用于传输回退的视频测试图案• Dolby E 同步器用于保护带对齐• 最多 62 帧的可编程延迟• 最长 10 秒的音频延迟• 使用强大且直观的 APPolo 控制系统进行监控和控制• 与主控制器选项配合使用时，支持完整的简单网络管理协议（SNMP）。
• 热插拔
