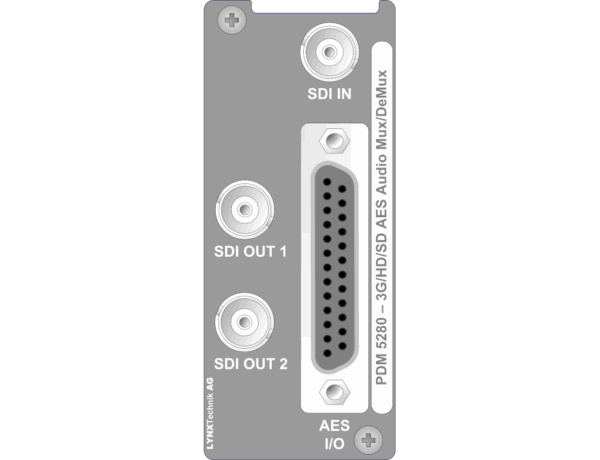

PDM 5280 D

3G-SDI 8x AES 音频加嵌器/解嵌器

数据表
手册

再次上架时间：2024 年 1 月

PDM 5280 是一款功能多样的 16 路（8 路 AES）音频加嵌器和解嵌器，可用于解决广播中的各种音频问题。该板卡支持 3G-SDI 格式，最高可达 1080p60 的多种格式。

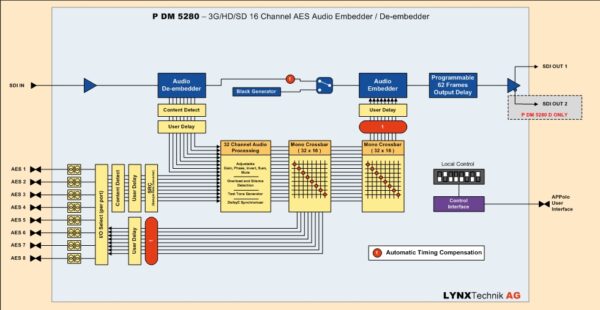

该板卡可在 16 路加嵌器或 16 路解嵌器之间切换，或者同时兼具两者功能。从输入的 SDI 信号中解嵌出 16 路音频，并送入音频处理阶段。在加嵌器模式下，16 路外部音频送入音频处理阶段。音频处理包括对所有 32 路音频的可调增益、相位反转和静音功能，以及每对左右声道可选的单声道混音功能。

经过处理的音频被传递到一个 32×32 的输出交叉开关，在这里，用户可以对加嵌器和外部输出的音频进行映射。

该板卡还提供多达 62 帧的可编程输出延迟，可调整帧、行和像素。

使用 LYNX APPolo 控制系统可以实现远程控制、状态监测和错误报告。

注意：此板卡必须使用 Lynx Centraal 控制系统。如果安装在 RFR 5018机架中，请确保在机架中安装了机架控制器（RCT 5023 G）。

关键特性

• 支持 3G/1.5G/SD-SDI 格式

• 可在 16 路加嵌器或解嵌器之间切换

• 32 路音频处理阶段，具有可调增益、相位反转、静音和立体声到单声道混音功能，以及过载和静音检测

• 提供 32×32 单声道音频输出交叉矩阵，支持嵌入音频与外部音频信号的自由路由分配

• 内置视频测试图型发生器，在 SDI 输入信号丢失时可自动启用，保障传输链路不间断

• Dolby E 同步器以保持保护带

• 最多62 帧可编程延迟

• 最多10 秒音频延迟

• 支持通过 25 pin D-Sub 接口输出平衡式 AES3 数字音频信号

• 使用强大且直观的 APPolo 控制系统进行监控和控制

• 与主控制器选件配合使用时，提供全面的 SNMP 支持

• 热插拔

视频格式
 • 2K 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --
数字视频输入
  • 1x 3G-SDI BNC (3G/1.5G/SD-SDI)
  • YCbCr 4:2:2
  • 10-bit
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 2个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10-bit
  • 3G-SDI Level A或B 双链路
数字音频输入/输出
  • 8x可分配的AES3平衡音频输入/输出
  • 母头25 pin D-Sub
UPC / EAN模型名称描述评论
4250479321892PDM 5280 D3G-SDI 8 路 AES音频加嵌器/解嵌器，平衡 D-Sub 110Ω可查阅配件


关键特性

• 支持 3G/1.5G/SD-SDI 格式

• 可在 16 路加嵌器或解嵌器之间切换

• 32 路音频处理阶段，具有可调增益、相位反转、静音和立体声到单声道混音功能，以及过载和静音检测

• 提供 32×32 单声道音频输出交叉矩阵，支持嵌入音频与外部音频信号的自由路由分配

• 内置视频测试图型发生器，在 SDI 输入信号丢失时可自动启用，保障传输链路不间断

• Dolby E 同步器以保持保护带

• 最多62 帧可编程延迟

• 最多10 秒音频延迟

• 支持通过 25 pin D-Sub 接口输出平衡式 AES3 数字音频信号

• 使用强大且直观的 APPolo 控制系统进行监控和控制

• 与主控制器选件配合使用时，提供全面的 SNMP 支持

• 热插拔
