OTR 5444

4路双向12G-SDI到光纤转换器

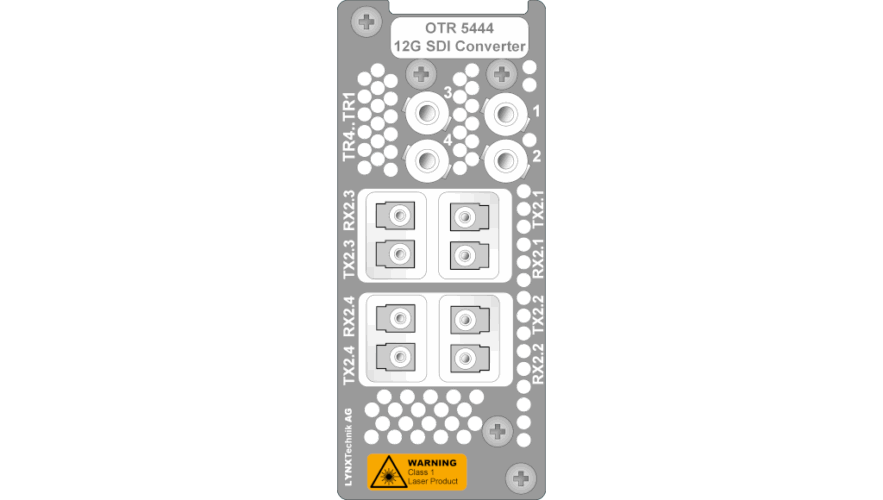

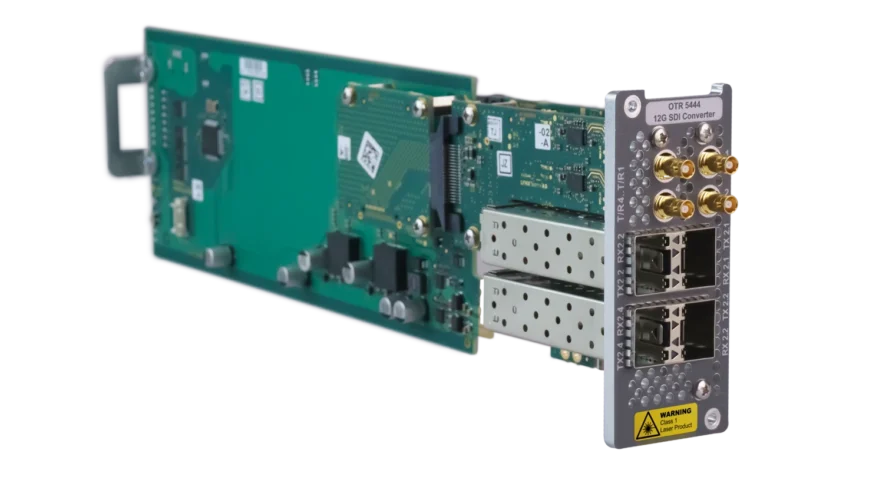

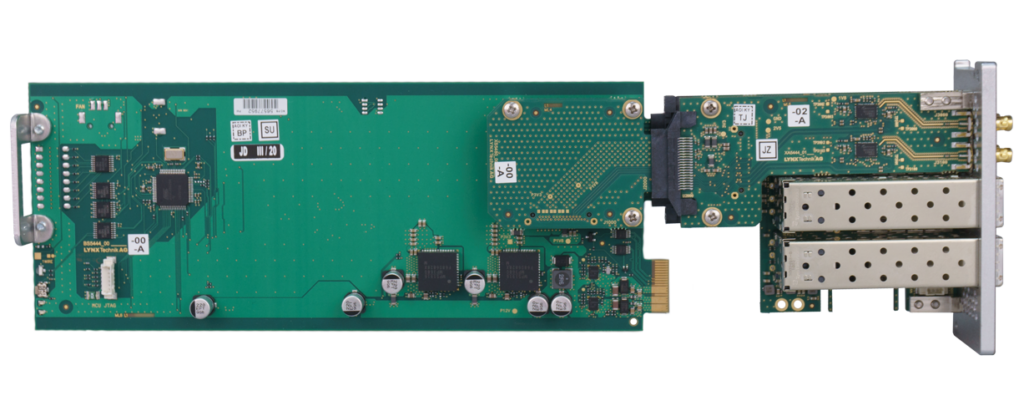

OTR 5444 是一款 4 路双向 12G-SDI 转光纤设备，适用于高达 4096x2160p 60Hz 的视频信号。它具有四个独立通道，具备自动输入时钟频率和信号存在检测功能。它由四个双向 12G-SDI 高密度微型 BNC 接口、四个 12G-SDI 光纤输入和四个 12G-SDI 光纤输出组成，这些接口和端口均排列在光传输接收插槽中。此板卡非常适合要求严苛的高品质广播视频应用。OTR 5444 是一款板卡，它在小巧的外形中提供了高品质、模块化和灵活性，非常适合空间受限的应用。与其他 5000 系列板卡一样，它与 Lynx Centraal 完全兼容，可用于远程控制、状态监测和错误报告。注意事项：在 RFR 5018 机架中，最多可安装 8 块 OTR 5444 HO 板卡。为避免阻塞机架后部内部交叉流散热风扇，严禁将该板卡安装在第 1 和第 2 插槽。

关键特性

• 支持 12G/6G/3G/1.5G-SDI• 双向 12G-SDI 到光纤转换器

• 可用于 8K 四链路视频信号的发送与接收• 4 个光收发器（TR）• 4 个高密度 BNC 接口（TR）• 每个 12G-SDI 信号均具备时钟再生模式• 输入状态LED指示灯• 与 LYNX Appolo 控制系统配合使用时，支持远程控制、状态监测和错误报告• 热插拔

视频格式

 • 4K  4096x2160p  23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • UHD 3840x2160p  23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60

数字视频双向输入/输出

4个双向12G- SDI 微BNC （12G/6G/3G/1.5G-SDI）
RGB 4:4:4
YCbCr 4:4:4/4:2:2
8, 10, 12-bit
3G-SDI Level A或B 双链路

光纤输入/输出

4x双工SFP光模块（4输入，4输出）
12G-SDI
双工单模
LC连接器

OH-TR-12G-SDI

12G-SDI 2路微BNC收发器

OH-TR-12G-LC

12G-SDI双工光收发器10km

OH-BD-12G-1270-LC

12G-SDI单工光纤收发器10km

OH-TR-12G-XXXX-LC

12G-SDI双工光收发器10km CWDM

OH-BD-12G-1330-LC

12G-SDI单工光纤收发器10km

UPC / EAN	模型名称	描述	评论
4250479327801	OTR 5444	4-路双向12G-SDI 到光纤转换板卡	无光纤SFP

OTR 5444 板卡必须与以下光纤 SFP 中的一种一起订购。

UPC / EAN	模型名称	描述	评论
4250479325029	OH-TR-12G-LC	12G-SDI 双工光纤收发器 SFP, 单模, 1310nm, LC	SFP
4250479328174	OH-TR-12G-SDI	12G-SDI 铜轴视频收发器 SFP, 2x 微BNC(F)	SFP

4250479326552	OH-TR-12G-1270-LC	CWDM 1270nm 双工12G 10km 收发器 SFP	SFP
4250479326569	OH-TR-12G-1290-LC	CWDM 1290nm 双工12G 10km 收发器 SFP	SFP
4250479326576	OH-TR-12G-1310-LC	CWDM 1310nm 双工12G 10km 收发器 SFP	SFP
4250479326583	OH-TR-12G-1330-LC	CWDM 1330nm 双工12G 10km 收发器 SFP	SFP
4250479326682	OH-TR-12G-1350-LC	CWDM 1350nm 双工12G 10km 收发器 SFP	SFP
4250479326699	OH-TR-12G-1370-LC	CWDM 1370nm 双工12G 10km 收发器 SFP	SFP
4250479326705	OH-TR-12G-1390-LC	CWDM 1390nm 双工12G 10km 收发器 SFP	SFP
4250479326712	OH-TR-12G-1410-LC	CWDM 1410nm 双工12G 10km 收发器 SFP	SFP
4250479326729	OH-TR-12G-1430-LC	CWDM 1430nm 双工12G 10km 收发器 SFP	SFP
4250479326736	OH-TR-12G-1450-LC	CWDM 1450nm 双工12G 10km 收发器 SFP	SFP
4250479326743	OH-TR-12G-1470-LC	CWDM 1470nm 双工12G 10km 收发器 SFP	SFP
4250479326750	OH-TR-12G-1490-LC	CWDM 1490nm 双工12G 10km 收发器 SFP	SFP
4250479326767	OH-TR-12G-1510-LC	CWDM 1510nm 双工12G 10km 收发器 SFP	SFP
4250479326774	OH-TR-12G-1530-LC	CWDM 1530nm 双工12G 10km 收发器 SFP	SFP
4250479326781	OH-TR-12G-1550-LC	CWDM 1550nm 双工12G 10km 收发器 SFP	SFP
4250479326798	OH-TR-12G-1570-LC	CWDM 1570nm 双工12G 10km 收发器 SFP	SFP
4250479326804	OH-TR-12G-1590-LC	CWDM 1590nm 双工12G 10km 收发器 SFP	SFP
4250479326811	OH-TR-12G-1610-LC	CWDM 1610nm 双工12G 10km 收发器 SFP	SFP
