PVD 5800

3G-SDI帧同步器

数据表
手册

PVD 5800 是一款低成本的实用型 3G-SDI 帧同步器，可用于广播中的基本 SDI 同步问题。该板卡支持多种格式，最高可达 1080p60 的 3G-SDI 格式。该板卡采用强大的“飞轮”同步技术，能够适应各种低质量的异步 SDI 源。所有加嵌音频都会自动提取并延迟，以匹配视频处理延迟。即使丢帧和插帧，音频也不会受到干扰。该板卡还提供多达 62 帧的可编程输出延迟，可对帧、行和像素级别进行调整。与 Lynx Centraal 完全兼容，可实现远程控制、状态监测和错误报告。注意：此板卡必须使用 Lynx Centraal 控制系统。如果安装在 RFR 5018机架中，请确保在机架中安装了机架控制器（RCT 5023 G）。

关键特性

• 支持 3G/1.5G/SD-SDI 格式• 强大的“飞轮”同步功能• 兼容“交叉锁定”的参考输入• 集成测试图型发生器• 音频自动延迟以与视频同步器保持同步• 在添加和删除帧时自动跟踪音频延迟，无“爆音”或“咔哒声”• 最多 62 帧的可编程延迟• 使用功能强大且直观的 APPolo 控制系统进行监控和控制• 与 APPolo 控制系统配合使用时支持全面的 SNMP 支持• 热插拔

视频格式
 • 2K 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --

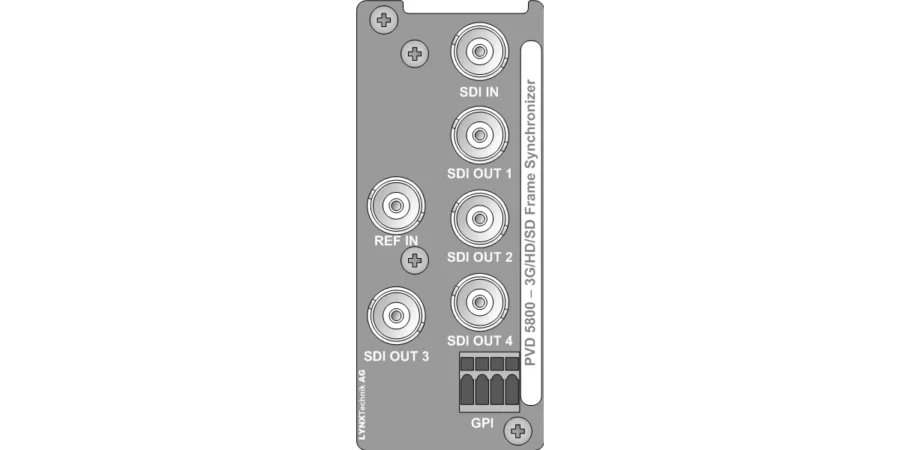

数字视频输入
  • 1个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10-bit
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 4个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10-bit
  • 3G-SDI Level A或B 双链路
参考输入
  • 1x BNC黑场/双电平或三电平同步
UPC / EAN模型名称描述评论
4250479321984PVD 58003G-SDI 帧同步器板卡


关键特性

• 支持 3G/1.5G/SD-SDI 格式• 强大的“飞轮”同步功能• 兼容“交叉锁定”的参考输入• 集成测试图型发生器• 音频自动延迟以与视频同步器保持同步• 在添加和删除帧时自动跟踪音频延迟，无“爆音”或“咔哒声”• 最多 62 帧的可编程延迟• 使用功能强大且直观的 APPolo 控制系统进行监控和控制• 与 APPolo 控制系统配合使用时支持全面的 SNMP 支持• 热插拔
