PVD 5800 O

3G-SDI帧同步器带光纤输入/输出

数据表
手册

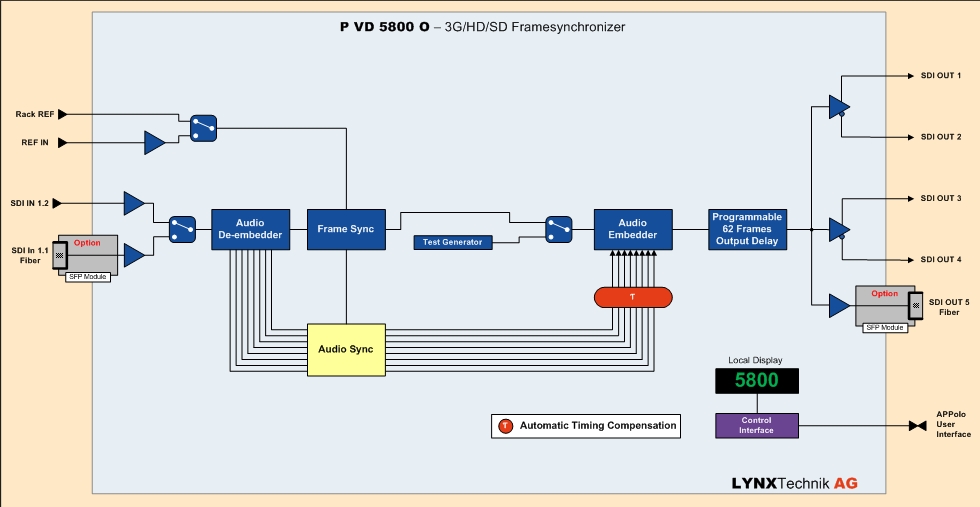

PVD 5800 O 是一款低成本的实用型 3G-SDI 帧同步器，可用于广播中的基本 SDI 同步问题。该板卡支持多种格式，最高可达 1080p60 的 3G-SDI 格式。PVD 5800 O 具有可选的光纤输入/输出 SFP 插槽。该板卡采用强大的“飞轮”同步技术，能够适应各种低质量的异步 SDI 源。所有嵌入式音频都会自动提取并延迟，以匹配视频处理延迟。即使丢帧和加帧，音频也不会受到干扰。该板卡还提供多达 62 帧的可编程输出延迟，可调整帧、行和像素。与 Lynx Centraal 完全兼容，可用于远程控制、状态监测和错误报告。注意：此模块必须使用 Lynx Centraal 控制系统。如果安装在 RFR 5018 机架中，请确保在机架中安装了机架控制器（RCT 5023 G）。


关键特性

• 支持 3G/1.5G/SD-SDI 格式• 可选光纤输入/输出• 强大的“飞轮”同步功能• 兼容“交叉锁定”的参考输入• 提供 4 路电 SDI 输出• 集成测试图型发生器• 音频延迟自动匹配视频帧同步处理，确保音画同步一致性• 增加和丢失帧时自动跟踪音频延迟，无“爆音”或“咔哒声”• 最多 62 帧可编程延迟• 使用功能强大且直观的 APPolo 控制系统进行监控和控制• 与 APPolo 控制系统配合使用时支持全面的 SNMP• 热插拔

    视频格式
     • 2K 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --

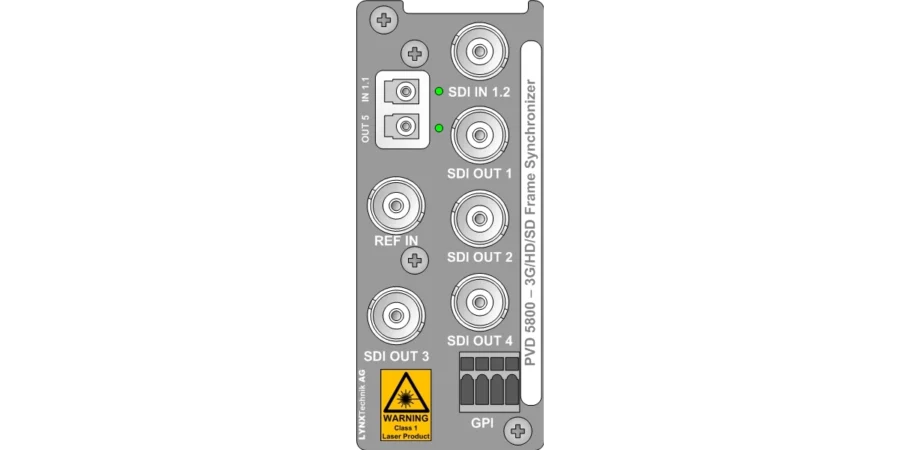

    数字视频输入
    • 1x 3G-SDI BNC (3G/1.5G/SD-SDI)
    • YCbCr 4:2:2
    • 10-bit 10位
    • 3G-SDI Level A或B 双链路
    数字视频输出
    • 4个3G- SDI BNC （3G/1.5G/SD-SDI）
    • YCbCr 4:2:2
    • 10-bit 10位
    • 3G-SDI Level A或B 双链路
    参考输入
    • 1x BNC黑场/双电平或三电平同步
    光纤输入/输出
    • 1x双工SFP（1输入1输出）
    • 3G-SDI
    • 双工单模
    • LC连接器
UPC / EAN模型名称描述评论
4250479322080PVD 5800 O3G-SDI 帧同步器板卡无光纤SFP

PVD 5800 O 板卡可搭配以下光纤 SFP 订购。

UPC / EAN模型名称描述评论
4250479318243OH-RX-1-LC3G-SDI 单工接收器 SFP, 1260-1620nm, LCSFP
4250479320253OH-RX-1-Y-SC3G-SDI 单工接收器 SFP, 1260-1620nm, SCSFP
4250479320260OH-RX-1-Y-ST3G-SDI 单工接收器 SFP, 1260-1620nm, STSFP
4250479320741OH-RX-8-LC3G-SDI 单工接收器 SFP, 1260-1620nm, 高灵敏, LCSFP
4250479328075OH-TX-1-LC3G-SDI 单工发射器 SFP, 10Km, 1310nm, LCSFP
4250479320215OH-TX-1-Y-SC3G-SDI 单工发射器 SFP, 10km, 1310nm, SCSFP
4250479320222OH-TX-1-Y-ST3G-SDI 单工发射器 SFP, 10Km, 1310nm, STSFP
OH-TX-4-XXXX-LCCWDM 单工3G 40km 发射器 SFPSFP
4250479318281OH-TR-0-850-MM3G-SDI 双工光纤收发器 SFP, 多模, 850nm, LCSFP
4250479318137OH-TR-1-LC3G-SDI 双工光纤收发器 SFP, 10km, 1310nm, LC兼容MADI
OH-TR-4-1270-LCCWDM 双工3G 40km 收发器 SFPSFP
OH-TR-8-1290-LCCWDM 双工3G 80km 收发器 SFPSFP
