PVD 5840 DO

2路3G-SDI帧同步图像和音频处理加8x外部AES音频

数据表
手册

恢复可用：2023年12月

PVD 5840 FLEXCARD在一个紧凑的模块中提供了许多先进的功能。它的主要功能是作为图像和音频处理的帧同步器。可以配置它来处理大量的应用程序。

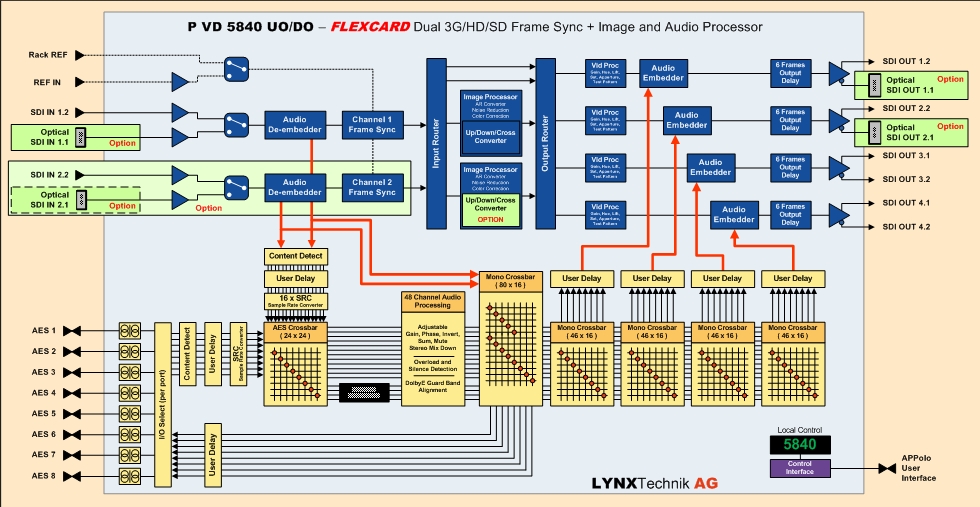

基本模块是一个单路多格式帧同步器，提供四个输出通道，每个通道都有自己的视频处理器和音频加嵌器。内部图像处理资源包括两个ARC通道，一个高品质的上/下/交叉转换器，两个降噪通道和两个RBG色彩校正通道，所有这些都可以使用内部信号路由器进行用户映射。

音频处理能力十分强大。该模块可分离所有音频，并支持八个外部 AES 输入或输出。多个内部交叉开关可实现广泛的音频切换。该模块包含内容感知音频处理、Dolby E 同步、完整的音频处理以及多个可调用户延迟。

选件包括第二个输入，第二个帧同步器加上第二个上/下/交叉转换器。还有一个选件支持B级（DL）格式，也可以在A级和B级之间进行交叉转换。所有选件都是预先安装的，并通过许可代码激活。

PVD 5840 FLEXCARD使用LYNX APPolo控制系统驱动，该系统为模块的状态、控制、监控和配置提供了直观的可视化图形。


关键特性

• 支持 3G-1.5G-SD-SDI 格式• 可选光纤输入/输出，基本型或粗波分复用（CWDM），提供 18 种波长选择• 兼容“交叉锁定”的参考输入• 强大的“飞轮”帧同步器• 4 路 SDI 输出可映射至任何源，实现无缝切换• 支持宽高比转换、降噪、RGB 增益和色彩校正• 可调增益、光圈校正、饱和度、黑电平和色相• 色彩空间转换（rec601 到 709 以及 rec709 到 601）• AFD / WSS / VI / 闭合字幕和时间码元数据转码• 内置测试图型发生器，提供多种图型• 输出延迟可调，范围为 12 帧• 8 路外部 AES 输入/输出• 自动检测音频 PCM / Dolby E / 压缩比特流• 从每个16路 SDI 输入中完整解嵌音频负载• 48 通道音频处理，具备可调增益、相位反转、静音、单声道混音和静音检测功能• Dolby E 同步器自动保持保护带定时• 音频延迟自动匹配视频帧同步处理，保障音画同步一致性 • 添加和删除帧时，自动跟踪音频延迟，无“爆音”或“咔哒声”• 通过 2 路外部 GPI 输入在 7 个用户预设之间切换

• 通过强大且直观的 APPolo 控制系统进行监控和控制• 若与 OH_RCT5023_SERVER 选件配合使用，支持 SNMP 错误报告• 热插拔

视频格式
 • 2K 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --

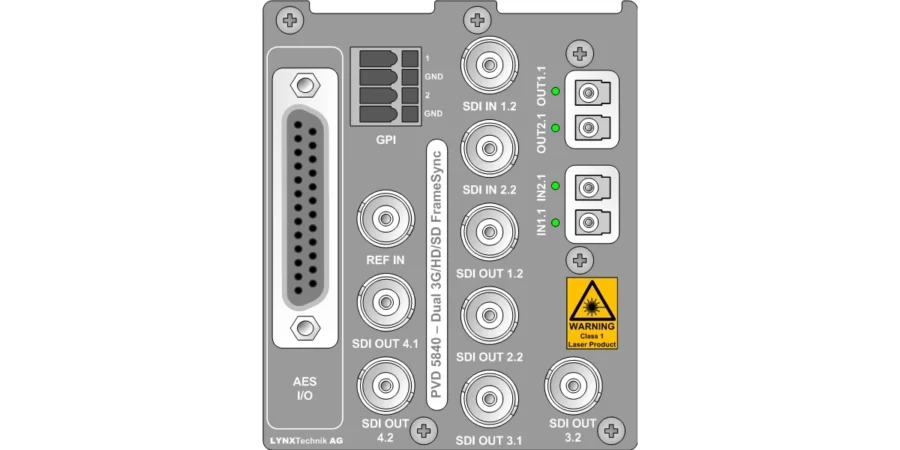

数字视频输入
  • 2x 3G-SDI BNC (3G/1.5G/SD-SDI)
  • YCbCr 4:2:2
  • 10-bit 10位
  • 3G-SDI Level A或 B 双链路
数字视频输出
  • 6x 3G-SDI BNC (3G/1.5G/SD-SDI)
  • YCbCr 4:2:2
  • 10-bit 10位
  • 3G-SDI Level A或B 双链路
参考输入
  • 1x BNC黑场/双电平或三电平同步
数字音频输入/输出
  • 8x可分配的AES3平衡音频输入/输出
  • 母头25 pin D-Sub
光纤输入/输出
  • 2x SFP（最多2路输入2路输出）
  • 3G-SDI
  • 单工/双工单模
  • LC连接器
UPC / EAN模型名称描述评论
4250479322127PVD 5840 DO2路 3G-SDI 帧同步+图型和音频处理板卡无光纤SFP
4250479322035OC-5840-SCND用于PVD 5840 O/DO/UO (激活密钥)的第二路输入选件选件
4250479324220OC-5840-3G-LEVELB-DL用于PVD 5840 O/DO/UO (激活密钥)的 SDI Level B 格式支持功能（含 Level A 与 Level B 之间双向转换）
选件
4250479322042OC-5840-UPXD2用于PVD 5840 O/DO/UO (激活密钥)的第二路上/下/交叉转换器
