OTR 5840

2路3G-SDI到光收发器

数据表

手册

OTR 5840 是一款灵活的2路3G-SDI 转光纤收发器，适用于高达 1080p60 的 SDI/ASI-DVB 视频。每个通道都具有自动输入时钟速率和信号存在检测功能，并可选配时钟再生同步。

两个输入通道可在光输入和电输入之间切换。在非时钟再生模式下，该模块将透明地传输 15Mbit/s 至 3Gbit/s 之间的任何数据。支持 ASI/DVB 和 SMPTE 310 信号。

从 18 种粗波分复用（CWDM）应用的发射波长中进行选择，或者为非 CWDM 应用选择2路1310 nm发射波长。

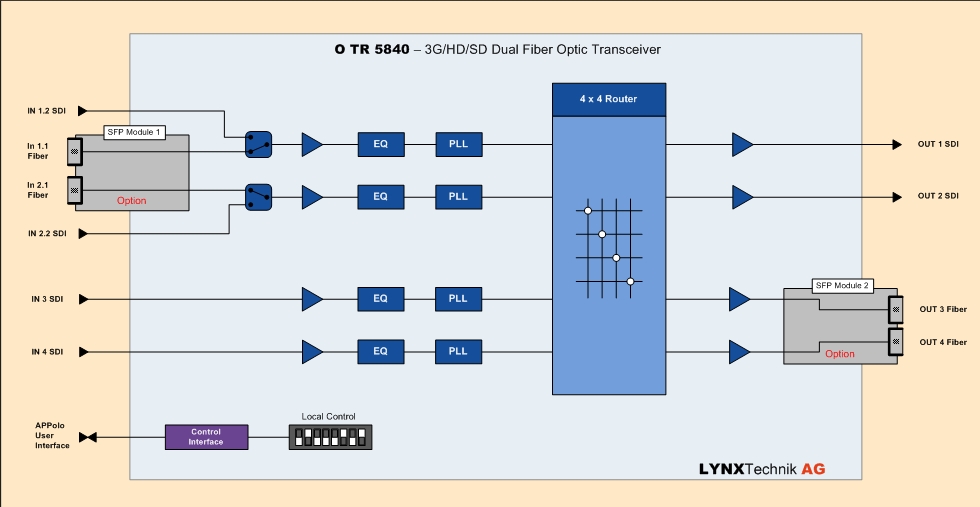

提供了一个集成的 4×4 信号路由器，用于自定义输入/输出通道映射。

标准 LYNX 2RU 机架支持多达 10 个模块（或 20 个光纤接收通道和 20 个光纤发送通道）。光纤 SFP 安装在背板上，这样在不拆除任何后部光纤输入/输出连接的情况下即可移除模块并进行热插拔。

此板卡非常适合要求严格的数字多格式广播应用。

注意：若安装在 RFR 5018 机箱中，请确保机架内有机架控器（RCT 5023 G）。

关键特性

• 支持 3G/1.5G/SD-SDI 和 ASI 格式• 2路双向 3G-SDI 到光纤转换器• 2 个光纤接收通道（1260 nm - 1620 nm）和 2 个光纤发射通道• 内置 4x4 路由器，实现灵活的输入/输出映射（仅远程）• 支持粗波分复用（CWDM），可从 18 种波长中选择• 每个通道具备时钟再生模式和非时钟再生模式• 自动检测输入时钟速率• 在非时钟再生模式下，可在 15Mbit/s 至 3Gbit/s 之间透明传输数据• 每个通道配备输入状态LED指示灯• LC 单模和多模光纤连接• 与 LYNX 控制系统配合使用时，支持远程控制、状态监测和错误报告• 与主控制器选件配合使用时，支持简单网络管理协议（SNMP）错误报告• 热插拔

视频格式

 • 3G-SDI
 • 1.5G-SDI
 • SD-SDI

格式无关

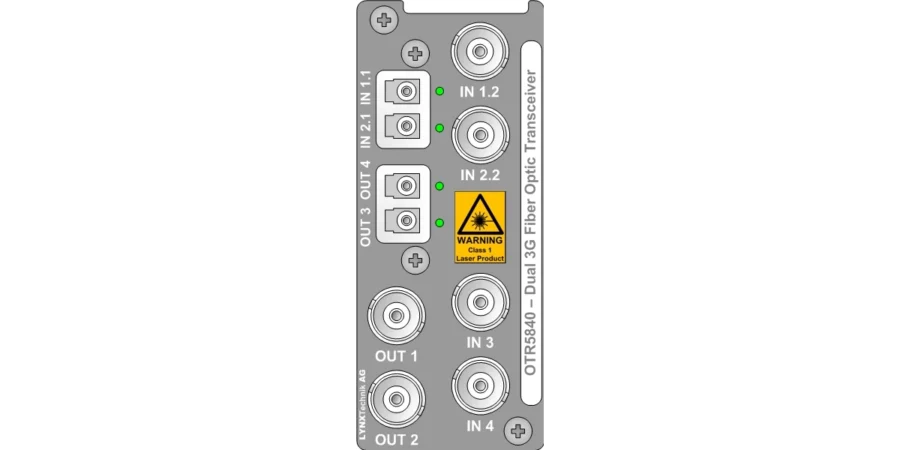

数字视频输入

4个3G- SDI BNC （3G/1.5G/SD-SDI）
YCbCr 4:4:4/4:2:2/4:2:0
8, 10, 12-bit
3G-SDI Level A或B 双链路

数字视频输出

2个3G- SDI BNC （3G/1.5G/SD-SDI）
YCbCr 4:4:4/4:2:2/4:2:0
8, 10, 12-bit
3G-SDI Level A或B 双链路

光纤输入/输出

2x SFP（2路输入，2路输出）
3G-SDI
双工单模
LC / PC连接

OH-TT-4-XXXX-XXXX-LC

3G-SDI双工光发射器40km CWDM

OH-TT-8-XXXX-XXXX-LC

3G-SDI双工光发射器80km CWDM

OH-TT-1-LC

3G-SDI双工光发射器10km

OH-RR-1-LC

3G-SDI双工光接收器40km

OH-RR-8-LC

3G-SDI双工光接收器80km

UPC / EAN	模型名称	描述	评论
4250479322189	OTR 5840	2路 3G-SDI 到光纤收发器板卡	包括OH-RR-1 SFP

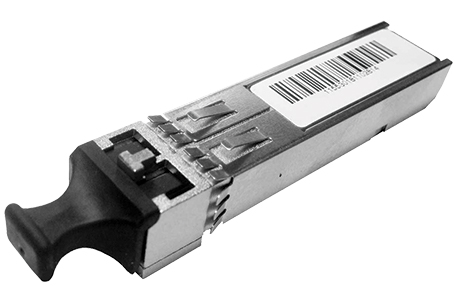

OTR 5840 板卡可搭配以下光纤 SFP 中的一种进行订购。

UPC / EAN	模型名称	描述	评论
4250479320765	OH-RR-8-LC	3G-SDI 双工接收器 SFP, 1260-1620nm, 高灵敏, LC	SFP
4250479320642	OH-TT-1-LC	3G-SDI 双工发射器SFP, 10km, 1310nm 和 1310nm, LC	SFP

4250479327290	OH-TT-4-1270-1290-LC	CWDM 1270nm 和 1290nm 双工3G 40km 发射器SFP	SFP
4250479331334	OH-TT-4-1310-1330-LC	CWDM 1310nm 和 1330nm 双工3G 40km 发射器SFP	SFP
4250479335370	OH-TT-4-1350-1370-LC	CWDM 1350nm 和 1370nm 双工3G 40km 发射器SFP	SFP
4250479339415	OH-TT-4-1390-1410-LC	CWDM 1390nm 和 1410nm 双工3G 40km 发射器SFP	SFP
4250479343450	OH-TT-4-1430-1450-LC	CWDM 1430nm 和 1450nm 双工3G 40km 发射器SFP	SFP
4250479347496	OH-TT-4-1470-1490-LC	CWDM 1470nm 和 1490nm 双工3G 40km 发射器SFP	SFP
4250479351530	OH-TT-4-1510-1530-LC	CWDM 1510nm 和 1530nm 双工3G 40km 发射器SFP	SFP
4250479355576	OH-TT-4-1550-1570-LC	CWDM 1550nm 和 1570nm 双工3G 40km 发射器SFP	SFP
4250479359611	OH-TT-4-1590-1610-LC	CWDM 1590nm 和 1610nm 双工3G 40km 发射器SFP	SFP

4250479320659	OH-TT-8-1270-1290-LC	CWDM 1270nm 和 1290nm 双工3G 80km 发射器SFP	SFP
4250479320666	OH-TT-8-1310-1330-LC	CWDM 1310nm 和 1330nm 双工3G 80km 发射器SFP	SFP
4250479320673	OH-TT-8-1350-1370-LC	CWDM 1350nm 和 1370nm 双工3G 80km 发射器SFP	SFP
4250479320680	OH-TT-8-1390-1410-LC	CWDM 1390nm 和 1410nm 双工3G 80km 发射器SFP	SFP
4250479320697	OH-TT-8-1430-1450-LC	CWDM 1430nm 和 1450nm 双工3G 80km 发射器SFP	SFP
4250479320703	OH-TT-8-1470-1490-LC	CWDM 1470nm 和 1490nm 双工3G 80km 发射器SFP	SFP
4250479320710	OH-TT-8-1510-1530-LC	CWDM 1510nm 和 1530nm 双工3G 80km 发射器SFP	SFP
4250479320727	OH-TT-8-1550-1570-LC	CWDM 1550nm 和 1570nm 双工3G 80km 发射器SFP	SFP
4250479320734	OH-TT-8-1590-1610-LC	CWDM 1590nm 和 1610nm 双工3G 80km 发射器SFP	SFP
