OTX 5840

4路3G-SDI到光纤发射器

数据表

手册

OTX 5840 是一款灵活的 4 路 3G-SDI 转光纤转换器，适用于高达 1080p60 的 3G-SDI/ASI-DVB 视频信号。

每个通道都具有自动输入时钟速率和信号存在检测功能，并可选择信号时钟再生同步。

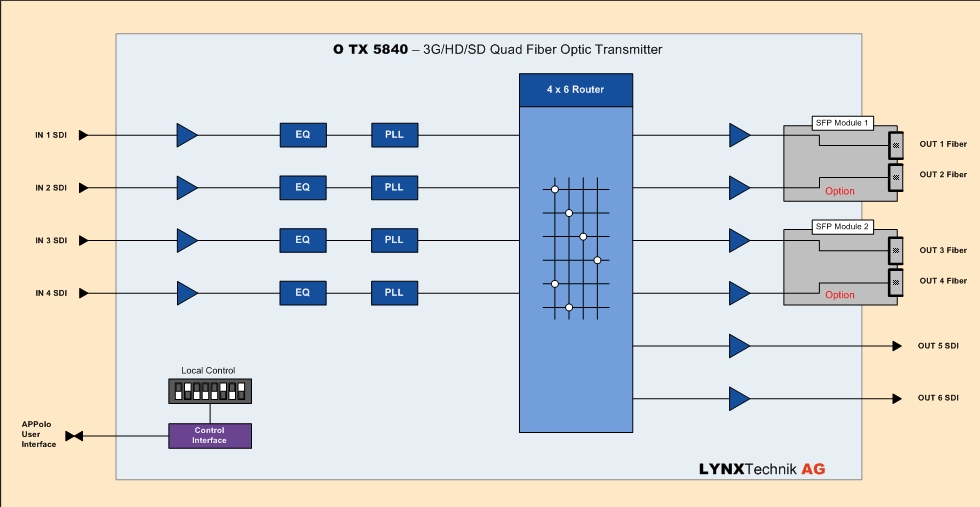

该板卡提供 4 个 3G-SDI 光纤输出和 2 个 3G-SDI 输出，可通过集成的 4×6 信号路由器进行映射。在非时钟再生模式下，该板卡将透明地传输 15Mbit/s 至 3Gbit/s 之间的任何数据。

对于粗波分复用（CWDM）应用，可从 18 种波长中选择；对于非 CWDM 应用，则可选择所有 1310nm 波长。

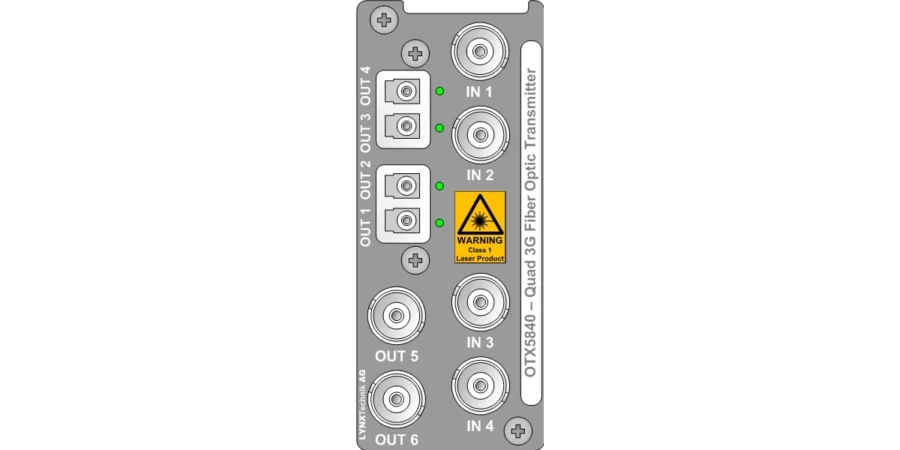

在标准的 LYNX 2RU 机架中，最多可支持 10 个模块（或 40 个光纤 TX 通道）。光纤 SFP 安装在背板上，这样在不拆除任何板卡的后部光纤输入/输出连接的情况下，即可实现模块的移除和热插拔。

此板卡非常适合要求严格的数字多格式广播应用。

与 Lynx Centraal 完全兼容，可实现远程控制、状态监测和错误报告。

注意：如果安装在 RFR 5018 机箱上，请确保机架中存在机架控制器（RCT 5023 G）。

关键特性

• 支持 3G/1.5G/SD-SDI 和 ASI 格式

• 4 路 3G-SDI 到光纤发射器

• 额外 2 个可分配的 3G-SDI BNC 输出

• 内置 4x6 信号路由器，用于灵活的输入/输出映射（仅远程控制）

• 为 CWDM 应用提供 18 种波长选择

• 每个通道可选择时钟再生或非时钟再生模式

• 自动检测输入时钟速率

• 在非时钟再生模式下，可在 15Mbit/s 至 3Gbit/s 之间透明传输数据

• 每个通道的输入状态 LED 指示灯

• LC 单模和多模光纤连接

• 与 LYNX 控制系统配合使用时，支持远程控制、状态监测和错误报告

• 与主控制器选件配合使用时，支持 SNMP 错误报告

• 热插拔

视频格式

 • 3G-SDI
 • 1.5G-SDI
 • SD-SDI

格式无关

数字视频输入

4个3G- SDI BNC （3G/1.5G/SD-SDI）
YCbCr 4:4:4/4:2:2/4:2:0
8, 10, 12-bit
3G-SDI Level A或B 双链路

数字视频输出

2个3G- SDI BNC （3G/1.5G/SD-SDI）
YCbCr 4:4:4/4:2:2/4:2:0
8, 10, 12-bit
3G-SDI Level A或B 双链路

光纤输出

2x SFP（4路输出）
3G-SDI
双工单模
LC / PC连接

OH-TT-4-XXXX-XXXX-LC

3G-SDI双工光发射器40km CWDM

OH-TT-8-XXXX-XXXX-LC

3G-SDI双工光发射器80km CWDM

OH-TT-1-LC

3G-SDI双工光发射器10km

UPC / EAN	模型名称	描述	评论
4250479322196	OTX 5840	4路 3G-SDI 到光纤发射器	无光纤SFP

OTX 5840板卡必须与以下光纤 SFP 中的一种一起订购。

UPC / EAN	模型名称	描述	评论
4250479320642	OH-TT-1-LC	3G-SDI 双工发射器SFP, 10km, 1310nm 和 1310nm, LC	SFP

4250479327290	OH-TT-4-1270-1290-LC	CWDM 1270nm 和 1290nm 双工3G 40km 发射器 SFP	SFP
4250479331334	OH-TT-4-1310-1330-LC	CWDM 1310nm 和 1330nm 双工3G 40km 发射器 SFP	SFP
4250479335370	OH-TT-4-1350-1370-LC	CWDM 1350nm 和 1370nm 双工3G 40km 发射器 SFP	SFP
4250479339415	OH-TT-4-1390-1410-LC	CWDM 1390nm 和 1410nm 双工3G 40km 发射器 SFP	SFP
4250479343450	OH-TT-4-1430-1450-LC	CWDM 1430nm 和 1450nm 双工3G 40km 发射器 SFP	SFP
4250479347496	OH-TT-4-1470-1490-LC	CWDM 1470nm 和 1490nm 双工3G 40km 发射器 SFP	SFP
4250479351530	OH-TT-4-1510-1530-LC	CWDM 1510nm 和 1530nm 双工3G 40km 发射器 SFP	SFP
4250479355576	OH-TT-4-1550-1570-LC	CWDM 1550nm 和 1570nm 双工3G 40km 发射器 SFP	SFP
4250479359611	OH-TT-4-1590-1610-LC	CWDM 1590nm 和 1610nm 双工3G 40km 发射器 SFP	SFP

4250479320659	OH-TT-8-1270-1290-LC	CWDM 1270nm 和 1290nm 双工3G 80km 发射器 SFP	SFP
4250479320666	OH-TT-8-1310-1330-LC	CWDM 1310nm 和 1330nm 双工3G 80km 发射器 SFP	SFP
4250479320673	OH-TT-8-1350-1370-LC	CWDM 1350nm 和 1370nm 双工3G 80km 发射器 SFP	SFP
4250479320680	OH-TT-8-1390-1410-LC	CWDM 1390nm 和 1410nm 双工3G 80km 发射器 SFP	SFP
4250479320697	OH-TT-8-1430-1450-LC	CWDM 1430nm 和 1450nm 双工3G 80km 发射器 SFP	SFP
4250479320703	OH-TT-8-1470-1490-LC	CWDM 1470nm 和 1490nm 双工3G 80km 发射器 SFP	SFP
4250479320710	OH-TT-8-1510-1530-LC	CWDM 1510nm 和 1530nm 双工3G 80km 发射器 SFP	SFP
4250479320727	OH-TT-8-1550-1570-LC	CWDM 1550nm 和 1570nm 双工3G 80km 发射器 SFP	SFP
4250479320734	OH-TT-8-1590-1610-LC	CWDM 1590nm 和 1610nm 双工3G 80km 发射器 SFP	SFP
