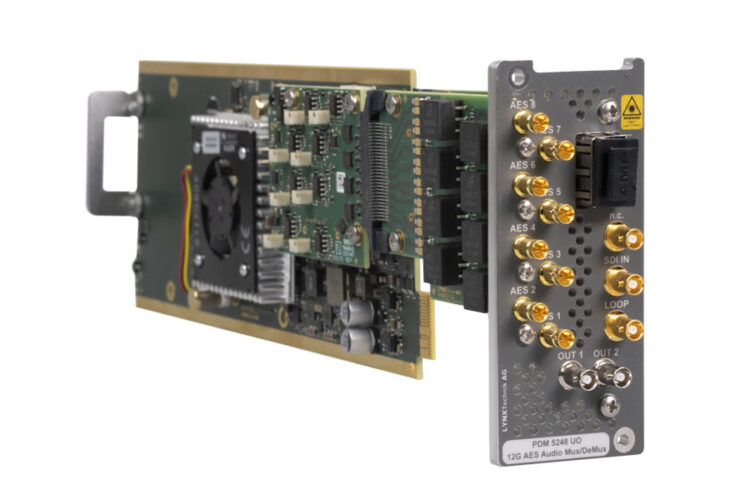

PDM 5248 UO DO

12G-SDI 数字音频加嵌器 / 解嵌器

数据表
手册

PDM 5248 是一款功能多样的 16 通道（8 路 AES）音频嵌入器和解嵌入器，可用于解决广播中的各种音频问题。该模块支持 12G-SDI 格式，最高可达 4K，具有多种格式兼容性。

该模块可在 16 通道加嵌器或 16 路解嵌器之间切换，或者同时兼具两者功能。从输入的 SDI 信号中最多可解嵌入 64 路音频，并送入音频处理阶段。在加嵌器模式下，16 路外部音频送入音频处理阶段。音频处理包括对所有 64 路音频的可调增益、相位反转和静音功能，以及每对左右声道可选的单声道混音功能。

经过处理的音频被传递到一个 80×80 的输出交叉开关，在这里，嵌入式音频和外部输出的音频可以由用户进行映射。

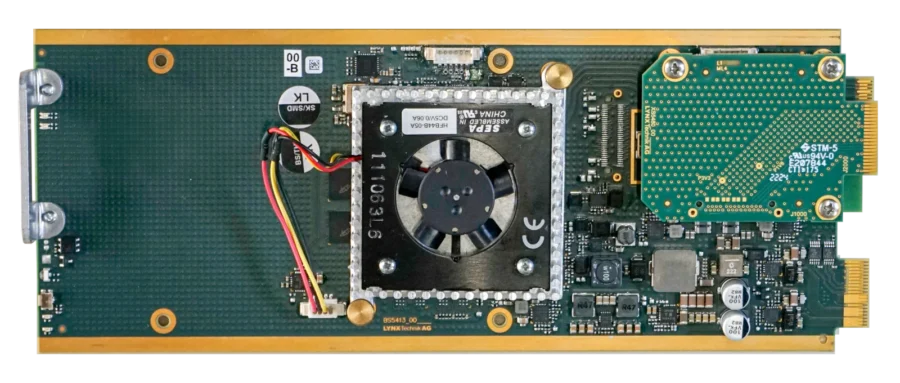

PDM 5248 板卡允许最多 30 帧的可编程输出延迟，可对帧、行和像素进行调整。

与 Lynx Centraal 和 Lynx APPolo 控制服务器完全兼容，支持远程控制、状态监测和错误报告。

关键特性

•  支持 12G/6G/3G/1.5G/SD-SDI 格式

•  在16通道加嵌器或解嵌器之间切换
•  64路音频处理阶段，具备可调增益、相位反转、静音功能以及立体声转单声道混音功能，
   还带有过载和静音检测功能。

•  80x80 单声道输出交叉矩阵，适用于嵌入式和外部音频

•  用于在 SDI 输入信号丢失时实现传输链路回退的视频测试图案
•  Dolby E 同步器以保持保护频带•  最多30 帧的可编程延迟
•  适用于平衡和非平衡 AES

•  使用强大且直观的 Lynx Centraal 应用程序进行监控和控制

•  与主控制器选件配合使用时支持完整的简单网络管理协议（SNMP）功能

•  热插拔


视频格式
 • 4K  4096x2160p  23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • UHD 3840x2160p  23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  -- --  --  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30  -- --  --  50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  -- --  --  --  59.94  --
数字视频输入
  • 1个12G- SDI 微 BNC （12G/6G/3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10-bit 10位
  • 3G-SDI Level A或B 双链路
视频输出数字
  • 2个12G-SDI 微BNC（12G/6G/3G/1.5G/SD-SDI）输出
  • 1x 12G-SDI 微BNC (12G/6G/3G/1.5G/SD-SDI) 环出
  • YCbCr 4:2:2
  • 10-bit 10位
  • 3G-SDI Level A或B 双链路
数字音频输入/输出

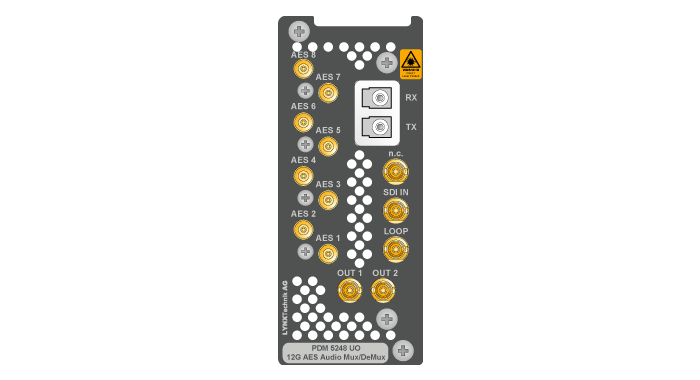

PDM 5248 UO：

  • 16路8x AES3id非平衡（单端）输入或输出
  • 标称峰值 4V
  • Mini DIN 1.0/2.3, 75欧姆
  • 耦合变压器（隔离）输入和输出

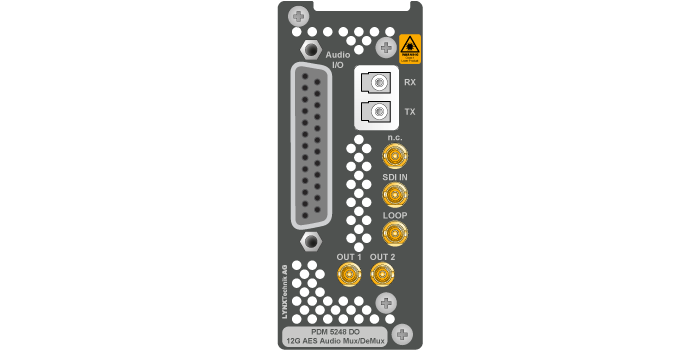

PDM 5248 DO：

  • 16通道8x AES3平衡连接。输入或输出
  • 标称峰值4V
  • 母头25 pin D-Sub， 110欧姆平衡
  • 耦合变压器（隔离）输入和输出
 可选光纤输入/输出
  • 1x 12G-SDI 输入
  • 1x 12G-SDI输出
  • YCbCr 4:2:2
  • 10-bit 10位
  • 收发器，接收器或发射器SFP
  • 单模
  • 双工，LC连接器
UPC / EAN模型名称描述评论

4250479329218PDM 5248 DO12G-SDI 数字音频加嵌器 / 解嵌器，平衡 D-Sub 无光纤SFP
4250479329201PDM 5248 UO12G-SDI 数字音频加嵌器 / 解嵌器，非平衡 Mini DIN无光纤SFP

PDM 5248 板卡可搭配以下光纤 SFP 中的一种进行订购。

UPC / EAN模型名称描述评论

4250479325043OH-RX-12G-LC12G-SDI 单工接收器 SFP，1260-1620nm，LCSFP
4250479327511OH-RX-12G-ST12G-SDI 单工接收器 SFP，1260-1620nm，STSFP
4250479329584OH-RX-4-12G-LC12G-SDI 单工接收器 SFP，40km，1260-1620nm，LCSFP
4250479325036OH-TX-12G-LC12G-SDI 单工发射器 SFP，10Km，1310nm，LCSFP
4250479327528OH-TX-12G-ST12G-SDI 单工发射器 SFP, 10Km, 1310nm, STSFP
4250479327597OH-TX-4-12G-LC12G-SDI 单工发射器 SFP，40Km，1310nm，LCSFP
4250479325630
OH-TX-12G-XXXX-LCCWDM 单工12G 10km 发射器 SFPSFP
4250479329522
OH-TX-4-12G-XXXX-LCCWDM 单工12G 40km 发射器 SFPSFP
4250479325029OH-TR-12G-LC12G-SDI 双工光纤收发器 SFP，单模，1310nm，LCSFP
4250479326552
OH-TR-12G-XXXX-LCCWDM 双工12G 10km 收发器 SFPSFP


关键特性

•  支持 12G/6G/3G/1.5G/SD-SDI 格式

•  在16通道加嵌器或解嵌器之间切换
•  64路音频处理阶段，具备可调增益、相位反转、静音功能以及立体声转单声道混音功能，
   还带有过载和静音检测功能。

•  80x80 单声道输出交叉矩阵，适用于嵌入式和外部音频

•  用于在 SDI 输入信号丢失时实现传输链路回退的视频测试图案
•  Dolby E 同步器以保持保护频带•  最多30 帧的可编程延迟
•  适用于平衡和非平衡 AES

•  使用强大且直观的 Lynx Centraal 应用程序进行监控和控制

•  与主控制器选件配合使用时支持完整的简单网络管理协议（SNMP）功能

•  热插拔
