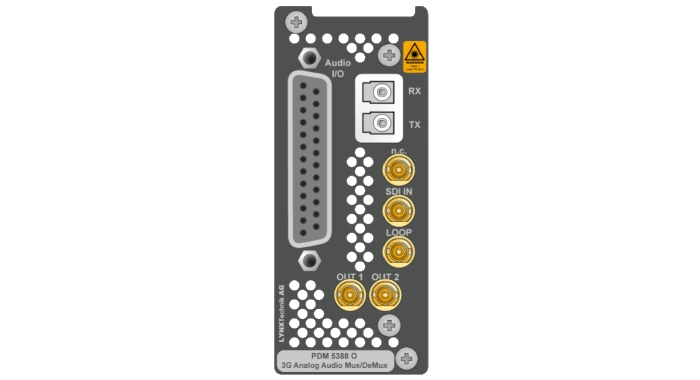

PDM 5388 O

3G-SDI 8x模拟音频加嵌/解嵌带光纤

数据表

PDM 5388 O 是一款功能多样的 8 路模拟音频加嵌器或解嵌器，可用于解决广播中的各种音频问题。该模块支持多种格式，包括高达 1080p60 的 3G-SDI 格式，并配有可选的光纤输入/输出。

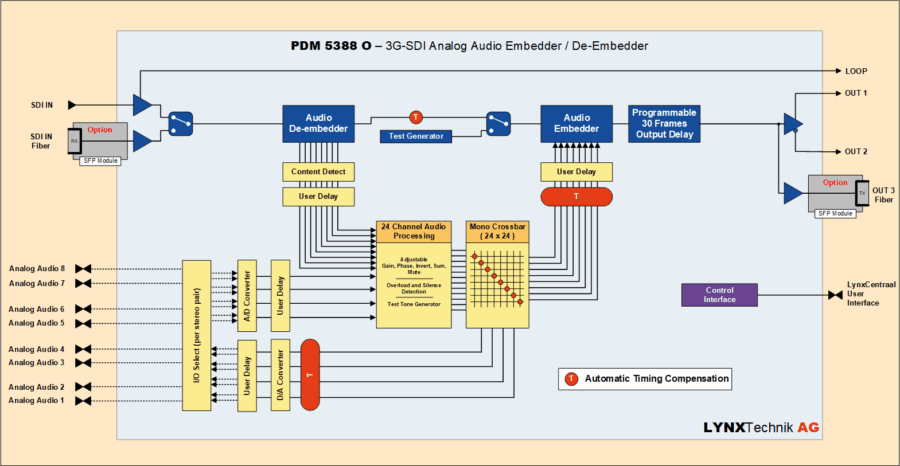

该模块可在 8 路加嵌器、8 路解嵌器或两组合之间切换。始终从 SDI 输入解嵌 16 路音频，并将其送入音频处理阶段。在加嵌器模式下，8 路外部音频被送入音频处理阶段。音频处理包括对所有 24 路音频的可调增益、相位反转和静音功能，以及每对左右声道可选的单声道混音功能。

经处理后的音频信号进入 24×24 矩阵交叉开关，实现嵌入输出与外部音频输出之间的灵活路由与映射，提升系统连接的自由度与适应性。

该板卡可处理多达 30 帧的可编程输出延迟。

与 Lynx Centraal 完全兼容，可用于远程控制、状态监测和错误报告。

注意：此板卡必须使用 Lynx Centraal 控制系统。如果安装在 RFR 5018机架中，请确保在机架中安装了机架控制器（RCT 5023 G）。

关键特性

• 支持 3G/1.5G/SD-SDI 格式• 可选光纤输入/输出

• 可在 8 路加嵌器或解嵌器之间切换• 24 路音频处理：增益、相位、反相、静音、单声道混音和静音检测• 配备 24×24 单声道音频输出交叉矩阵，支持嵌入式音频与外部音频信号的灵活路由与分配• 内置视频测试图型发生功能，在 SDI 输入信号丢失时可自动启用传输回退机制• 用于保护带对齐的Dolby E 同步器• 最多 30 帧可编程延迟• 最多 10 秒音频延迟• 使用强大直观的 APPolo 控制系统进行监控和控制• 与主控制器选件配合使用时支持全面的 SNMP• 热插拔

视频格式
 • 2K 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --
数字视频输入
  • 1个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10-bit 10位
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 2个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10-bit 10位
  • 3G-SDI Level A或B 双链路
数字音频输入/输出
  • 8x可分配平衡模拟音频输入/输出
  • 母头25 pin D-Sub
光纤输入/输出
  • 1个SFP双工收发器（1输入1输出）
  • 3G-SDI
  • 双工单模
  • LC连接器
UPC / EAN模型名称描述评论
4250479329225PDM 53883G-SDI 模拟音频加嵌器/解嵌器，平衡 D-Sub 无光纤SFP

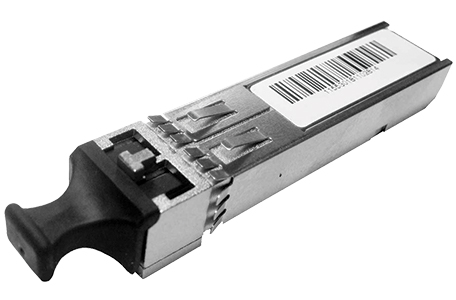

PDM 5388 O 板卡可搭配以下光纤 SFP 中的一种进行订购。

UPC / EAN模型名称描述评论
4250479325296OH-TR-SDI3G-SDI 同轴视频收发器 SFP，2 个 DIN 1.0/2.3 连接器SFP
4250479318137OH-TR-1-LC3G-SDI 双工光纤收发器 SFP，10 km，1310 nm，LC 接口SFP
4250479318281OH-TR - 0 - 850毫米3G-SDI 双工多模光纤收发器 SFP，850 nm，LC 接口SFP
4250479312708
OH-TR-4-XXXX-LCCWDM 双工3G 40 km 收发器，LC 接口SFP
4250479320772
OH-TR-8-XXXX-LCCWDM 双工 3G 80 km 收发器，LC 接口SFP


关键特性

• 支持 3G/1.5G/SD-SDI 格式• 可选光纤输入/输出

• 可在 8 路加嵌器或解嵌器之间切换• 24 路音频处理：增益、相位、反相、静音、单声道混音和静音检测• 配备 24×24 单声道音频输出交叉矩阵，支持嵌入式音频与外部音频信号的灵活路由与分配• 内置视频测试图型发生功能，在 SDI 输入信号丢失时可自动启用传输回退机制• 用于保护带对齐的Dolby E 同步器• 最多 30 帧可编程延迟• 最多 10 秒音频延迟• 使用强大直观的 APPolo 控制系统进行监控和控制• 与主控制器选件配合使用时支持全面的 SNMP• 热插拔
