OTX 5840

3Gbit 4 路 SDI 光纤转换器

PDF下载

快速参考

参考手册

产品描述

OTX 5840 是一款灵活的四通道 SDI 电光转换器，适用于高达 3Gbit / s的SDI / ASI-DVB 视频信号。每个通道均具有自动输入时钟速率、检测信号功能以及可选的信号重新计时功能。该模块非常适合要求严苛的数字多格式广播和专业应用。

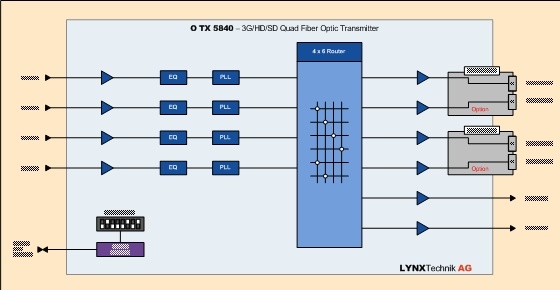

该模块提供4个 SDI 光输出和2个 SDI 电输出，可使用集成的4x6信号路由器进行映射。在非时钟恢复模式下，模块将透明地传递 15Mbit/s 至 3Gbit/s 之间的任何数据。还提供了对 ASI /DVB 和 SMPTE 310 信号的支持。

对于 CWDM 应用，有18个波长可供选择，对于非 CWDM 应用，则选择所有1310nm波长。标准 LYNX 2RU 机架框架最多可支持10个模块（或40个光纤 TX 通道）。光纤 SFP 模块固定在背板上，允许在不卸下任何模块和 I/O 光纤连接的情况下卸载和进行热交换。

使用 LYNX 控制系统时，可以进行全面的远程控制，状态监视和错误报告。

注意：此模块具有高级功能，建议使用 APPolo 控制系统。如果安装在 RFR 5012 机箱中，请确保在机架中安装了机架控制器（RCT 5023 G）。

产品特点

• 4 路独立 SDI 光发射器和 2 x 电输出
• 支持 SDI/ASI/DVB 高达 3Gbit/s
• CWDM 应用可选 18 种波长
• 每路都有时钟再生或非时钟再生模块
• 自动检测输入时钟率
• 非时钟再生模式下，在 15Mbit/s 和 3Gbit/s 之间透明通过数据
• 每路输入信号检测，LED 指示
• 灵活的输入/输出映射，内部 4x6 信号矩阵（仅通过 APPolo 控制）系统
• 单模 LC 光纤连接
• 光纤 SFP 模块固定在背板上
• 使用 APPolo 控制系统，实现远程控制和错误报告
• 使用服务器选件，支持完全 SNMP

• 热插拔

HDMI
SDI
12G
SDI
6G
SDI
3G
SDI
1.5G
SDI
270MBIT
模拟
SDTV
模拟
HDTV
模拟
音频
数字
音频
光纤
DATA
IP

订购参考

OTX 5840	3Gbit 4 路 SDI 光纤转换器
OH-TT-1	双光纤基本收发器选件 10km
OH-TT-4-XXXX-XXXX	双光纤 CWDM 发射器选件 40km (XXXX-XXXX = 波长 1270/1290nm 到 1590/1610nm)
OH-TT-8-XXXX-XXXX	双光纤 CWDM 发射器选件 80km (XXXX-XXXX= 波长 1270/1290 nm 到 1590/1610 nm)
OH-TX-4-XXXX	3Gbit SDI 光纤收发器 - CWDM (XXXX= 波长 1270nm 到 1610nm)
OH-TX-8-XXXX	光纤 CWDM 发射器选件 80km (XXXX= 波长 1270nm to 1610nm)
RFR 5014	适用于 Series 5000 的2 RU 机架(无风扇制冷)
RFR 5018	适用于 Series 5000 的 2 RU 机架 (风扇制冷)
