可以在光或电输入之间任意切换。在非时钟恢复模式下，模块将清晰地传递 15Mbit/s 至 3Gbit/s 之间的任何数据。还提供了对 ASI/DVB 和 SMPTE 310 信号的支持。

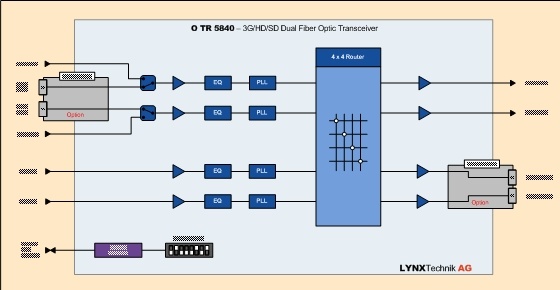

对于 CWDM 应用，从18个发射器波长中选择，对于非 CWDM 应用，选择双 1310nm 发射器波长。使用 LYNX 控制系统时，可以使用集成的4x4信号路由器来更改 1/O 通道映射。

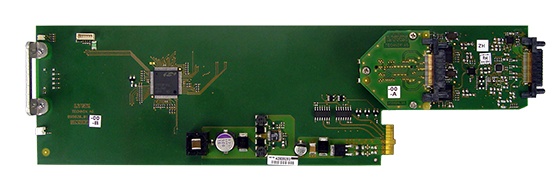

一个标准的 LYNX 2RU 机架框架最多可支持10个模块（或20个光纤 RX 和20个 TX 通道）。光纤 SFP 模块固定在背板上，可在不卸下任何模块背面 I/O 光纤连接的情况下卸下和进行热插拔。
• 热插拔

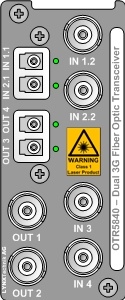

| OTR 5840 | 3Gbit 两路 SDI / 光纤收发器 |
|---|---|
| RFR 5014 | 适用于 Series 5000 的2 RU 机架(无风扇制冷) |
| OH-TT-1 | 双光纤基本收发器选件 10km |
| OH-TT-4-XXXX-XXXX | 双光纤 CWDM 发射器选件 40km (XXXX-XXXX = 波长 1270/1290nm 到 1590/1610nm) |
| OH-TT-8-XXXX-XXXX | 双光纤 CWDM 发射器选件 80km (XXXX-XXXX= 波长 1270/1290 nm 到 1590/1610 nm) |
| OH-TX-4-XXXX | 3Gbit SDI 光纤收发器 - CWDM (XXXX= 波长 1270nm 到 1610nm) |
| OH-TX-8-XXXX | 光纤 CWDM 发射器选件 80km (XXXX= 波长 1270nm 到 1610nm) |
| OH-RR-1 | 双通道 3Gbit SDI 光纤接收器 |
| OH-RR-8 | 光纤双接收器选件 80km |
| OH-RX-8 | 光纤接收器选件 80km |
| RFR 5018 | 适用于 Series 5000 的 2 RU 机架 (风扇制冷) |
