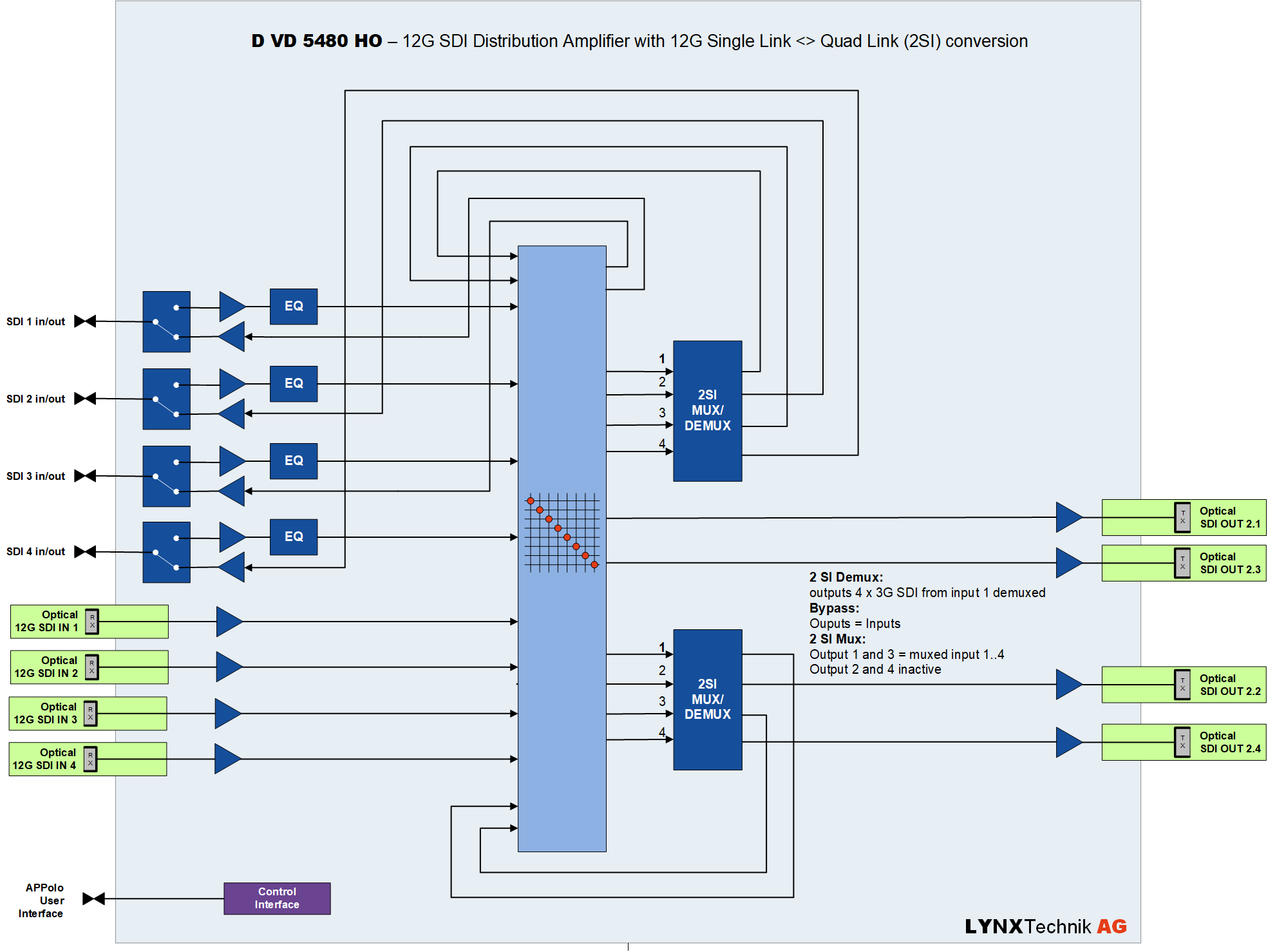

DVD 5480 HO 模块是一块高性能 12G SDI 分配放大器带 12G 光和电接口的单链路 <> 四链路 (2SI) 转换。该模块根据用户设置，可被用于各种应用场合：
1.12G SDI 分配放大器
2.12G SDI 单链路 到 四链路 (2SI) 转换器 (解复用)
3.四链路 (2SI) 到 12G SDI 单链路转换器 (复用)
4.8K SDI<>光纤转换
DVD 5840 HO 是理想的符合高品质要求的广播级和专业视 频应用的解决方案。

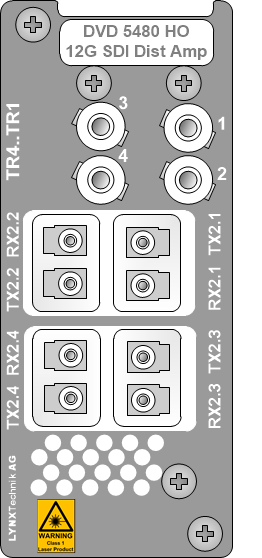

该模块在四对 TR 光槽（发射器/接收器，SFP选件）中提 供四路 12G SDI 光输入和四路 12G SDI 光输出。此外，高密度微BNC的四路双向电输入/输出（用户可设置 信号流方向），可用于光<>电转换。
DVD 5480 HO 模块是 5000 系列板卡的一部分，它提供了 高品质，模块化和小尺寸的灵活性，是理想的应用于空间 局促的解决方案。
与其他 5000 系列板卡一样，该模块完
全集成到 LYNX APPolo 控制系统中为模块提供远程控制，
状态监测和错误报告等功能。
o 12G SDI 单链路输入信号能被解复用为 (2SI; 4x3G SDI)• 输入状态检测，带 LED 指示灯
o 四链路 (2SI) 信号能被复用为 12G SDI 单链路
o 12G SDI 光信号能被分配为四路光输出和四路电输出
o 混合不同操作模式
• 热插拔
| DVD 5480 HO | 12G SDI 分配放大器 |
|---|---|
| RFR 5014 | 适用于 Series 5000 的 2 RU 机架(无风扇制冷) |
| RFR 5018 | 适用于 Series 5000 的 2 RU 机架 (风扇制冷) |
