产品描述

已停产

PDM 5290 D 再次上市：2024年1月

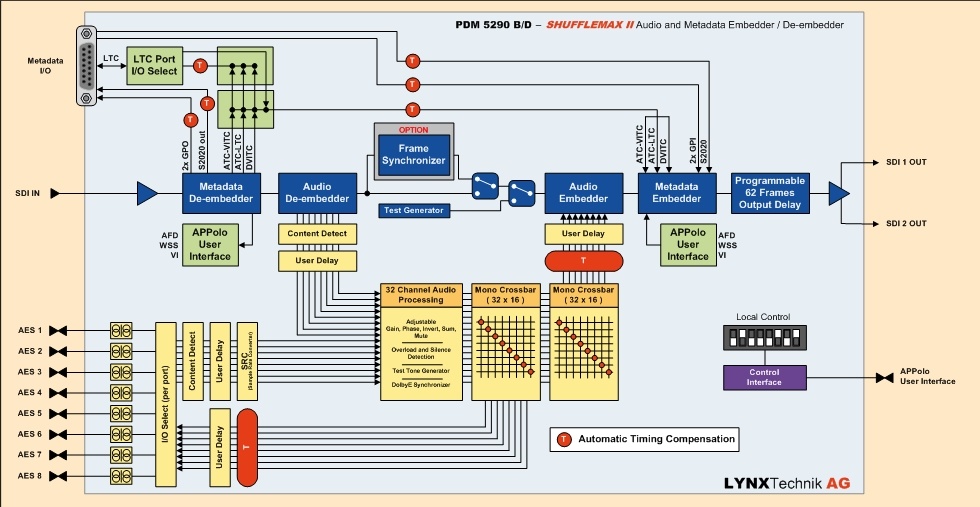

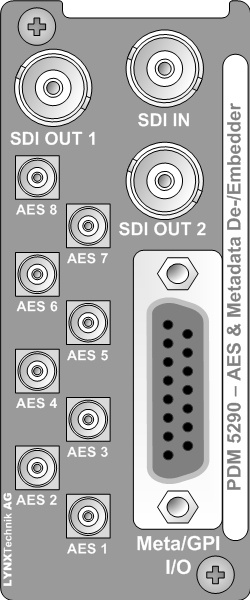

音频加嵌器/解嵌入器 — SHUFFLEMAX II 用作全功能的16通道音频嵌入器/去嵌入器，用于 SD/HD/3G SDI 视频流。它具有八个单独分配的 AES I/O 端口。

音频处理器 — 三个大型单声道交叉开关和完整的32通道内部音频处理阶段使用户可以重新映射嵌入式和外部音频，同时保持对音频设置的完全控制。

SHUFFLEMAX II 音频处理功能包括32个通道的音频增益和相位调整以及反相，静音和求和功能，以及过载和静音检测功能。

SHUFFLEMAX II 还提供全自动的视音频时序补偿，确保始终保持输入到输出时序。如果需要，可为所有音频通道提供用户可调的定时偏移。

DolbyE 帧同步器 — 可以将一个 AES 音频路径分配给内部 DolbyE 帧同步器。SHUFFLEMAX II 保持嵌入式 Dolby E 流的关键保护带的对齐。它还将为外部异步 Dolby E 流提供与连接的 SDI 视频的完全同步和保护带对齐。

视频帧同步器 — 可选的固件升级增加了功能齐全的多格式视频帧同步器，以处理异步 SDI 视频源。包括用户可调节的延迟和复杂的信号处理功能，即使添加和删除帧，也可以提供同步的音频，没有“喀哒声”。

视频和音频延迟处理器 — 提供了完全可编程的62帧视频延迟以及四组 8 x AES 音频延迟，这些延迟最多可进行10秒的手动调整。几乎没有外部 AV 延迟问题无法纠正。

元数据提取器和嵌入器 — SHUFFLEM AX II 提供了 HANC 和 VANC 中存在的所有数字 ANC 数据包的可视化。这些可以清晰地传递，删除或用新数据覆盖。SHUFFLEMAX II 提供了相当大的灵活性，其中包括：

• 可视化，解码和随机播放任何存在的元数据
• 指定用于在 HANC 或 VANC 中嵌入元数据的行号
• 从 SDI 信号解码 SMPTE 2020 音频元数据
• 插入外部 SMPTE 2020 音频元数据并将其嵌入 SDI
• 接收，解码和混洗时间码（ATC-LTC，ATC-VITC，D-VITC）
• 用户配置的时间码 LTC 端口，用于提取或嵌入时间码
• 可视化和控制 AFD，WSS，VI 和隐藏式字幕元数据
• 在元数据中传输和处理2个 GPI 输入/输出触发器

注意：此模块必须使用 LynxCentraal 控制系统。如果安装在 RFR 5012 机箱中，请确保机架中安装了机架控制器 （RCT 5023 G）。
