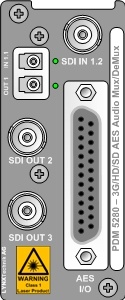

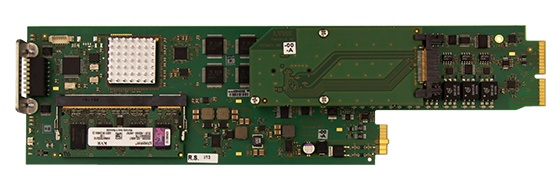

PDM 5280 UO/DO

3G/HD/SD 16 AES 音频加嵌/解嵌器

产品描述

PDM 5280 UO 不久将再次上市

PDM 5280 DO 再次上市:2024年2月

PDM 5280 是一种多功能的16路(8 x AES)音频加嵌/解嵌器,可用于解决广播中的各种音频问题。该模块为高达 3Gbit / s 的 SDI 信号提供多格式支持(自动检测)。


该模块可在16路加嵌/解嵌器或两者组合之间切换。支持从输入的 SDI 信号中解嵌出16路音频通道,并将其传递到音频处理阶段。在加嵌模式下,16路外部音频被传递到音频处理阶段。音频处理包括所有32个通道的可调增益,反相和静音,以及每个左右对的可选单声道混音功能。


经过处理的音频信号将被传递到32 x 32的输出交叉开关上,加嵌程序的音频和外部输出可在此映射。

该模块还提供多达62帧的可编程输出延迟,可在帧,行和像素中调整。

微处理器控制和板上闪存使配置和设置可以存储在模块中。使用 LYNX APPolo 控制系统时,可以进行远程控制,状态监视和错误报告。


注意:该模块必须使用 APPolo 控制系统。如果安装在 RFR 5012 机箱中,请确保机架控制器(RCT 5023 G)已安装在机架中。

产品特点

• 支持 SDI 格式高达 3Gbit (自动检测)
• 可选的光纤输入/输出
• 在16路加嵌/解嵌器或两者组合之间切换

• 32 路音频处理阶段,可调节增益,相位倒转,静音和立体声到单声道混音,以及过载和音检测

• 加嵌器和外部音频通道分配的 32 x 32 单声道输出矩阵

• DolbyE 同步器,保持保护带
• 可选“自动图形功能” 无输入视频,模块将在可选测试图形中嵌入音频
• 高达 62 帧可编程延时
• 高达 1.3 秒音频延时 (总计)

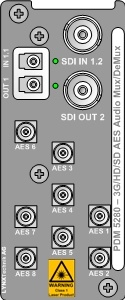

• 两个版本可用,平和和非平衡 AES
• 所有外部音频输入/输出都是变压器耦合
• 使用 APPolo 控制系统,实现远程遥控和错误报告
• 使用服务器选件,支持完全 SNMP
• 热插拔


  • HDMI
  • SDI
    12G
  • SDI
    6G
  • SDI
    3G
  • SDI
    1.5G
  • SDI
    270MBIT
  • 模拟
    SDTV
  • 模拟
    HDTV
  • 模拟
    音频
  • 数字
    音频
  • 光纤
  • DATA
  • IP

订购参考

PDM 5280 DO 3G/HD/SD 16 路 AES 音频加嵌/解嵌器
PDM 5280 UO 3G/HD/SD 16 路 AES 音频加嵌/解嵌器
OH-BD-1-1310-LC 双向(单纤)收发器
OH-BD-1-1550-LC 双向(单纤)收发器
OH-RX-1 LC/SC/ST 光纤基本接收器选件 10km
OH-RX-8-LC 光纤基本接收器选件 80km
OH-TR-0-850-MM 光纤收发器选件多模 (LC)
OH-TR-1-LC 3Gbit SDI光学收发器
OH-TR-4-XXXX-LC 光纤 CWDM 收发器选件 40km(XXXX =波长 1270nm 至 1610nm)
OH-TR-8-XXXX-LC 光纤 CWDM 收发器选件 80km(XXXX =波长 1270nm 至 1610nm)
OH-TX-0-850-MM 光纤发射器选件 多模式
OH-TX-4-XXXX-Y-LC 3Gbit SDI 光学发射器 - CWDM(XXXX = 波长 1270nm 至 1610nm)
OH-TX-8-XXXX-Y-LC 光纤 CWDM 发射器选件 80km(XXXX = 波长 1270nm 至 1610nm)
RFR 5014 2RU 机架+电源(无风扇)
RFR 5018 2RU 机架和主电源
RCT 5023-G 机架控制器
