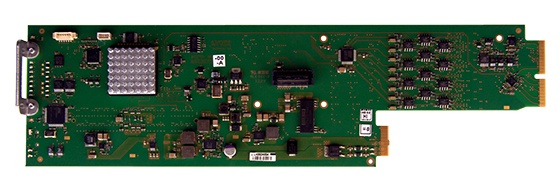

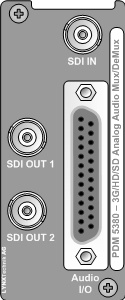

PDM 5380

8 路模拟音频加嵌器/解嵌器

产品描述

再次上市:2024年2月

PDM 5380 是一种通用的8通道模拟音频加嵌器/解嵌器,可用于解决广播中的各种音频问题。该模块提供高达 3Gbit / s(自动检测)的多格式 SDI 支持。


该模块可在8路加嵌/解嵌器或两者组合之间切换。支持从输入的 SDI 信号中解嵌出16路音频通道,并将其传递到音频处理阶段。在加嵌模式下,16路外部音频被传递到音频处理阶段。音频处理包括所有24个通道的可调增益,反相和静音,以及每个左右对的可选单声道混音功能。


经过处理的音频被传递到24 x 24输出交叉开关上,加嵌器的音频和外部输出可以被用户映射。

该模块还提供多达62帧的可编程输出延迟,并且还可以根据需要使用模拟音频输入之一对时间码进行加嵌或解嵌。

微处理器控制和板上闪存使配置和设置可以存储在模块中。使用 LYNX APPolo 控制系统时,可以进行远程控制,状态监视和错误报告。

产品特点

• 支持高达 3Gbit 的 SDI 格式(自动检测)
• 在8路加嵌/解嵌器或两者组合之间切换
• 24通道音频处理级,具有可调增益,反相,静音和立体声至单声道混音。还提供过载和静音检测。
• 24 x 24单声道输出交叉开关,用于加嵌器和外部音频通道分配。
• 没有输入视频的可选“自动模式功能”- 模块将在可选测试模式中嵌入音频。

• 多达62帧可编程延迟。
• 最长10秒的音频延迟(总计)。
• 如果需要,可以使用两个音频输入来嵌入或取消嵌入时间码。
• LYNX APPolo 控制系统可以进行远程控制,状态监视和错误报告。
• 与主控制器选件一起使用时,完全支持 SNMP。
• 热插拔。


  • HDMI
  • SDI
    12G
  • SDI
    6G
  • SDI
    3G
  • SDI
    1.5G
  • SDI
    270MBIT
  • 模拟
    SDTV
  • 模拟
    HDTV
  • 模拟
    音频
  • 数字
    音频
  • 光纤
  • DATA
  • IP

订购参考

PDM 5380 3G/HD/SD 8 路模拟音频加嵌器/解嵌器
RFR 5014 2RU 机架+电源(无风扇)
RFR 5018 2RU 机架和主电源
