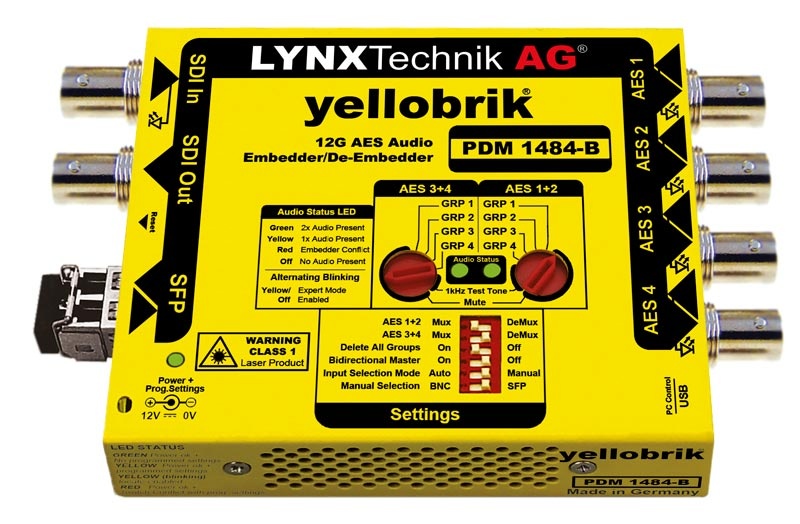

PDM 1484 B 是一款多功能 AES 音频加嵌器和解嵌器，专为 12G-SDI 等多种 SDI 视频格式而设计。它支持使用 75 Ohm BNC 连接的非平衡 AES3id 音频输入/输出。
使用旋转开关选择音频组，并且可以通过将模块级联在一起来加嵌和解嵌其他音频组。同时加嵌和解嵌意味着模块将在覆盖新音频（如果需要）之前解嵌并输出所选音频组中的音频。该模块自动检测音频格式，并将停用采样率转换器以保留编码的比特流，例如 DolbyE。
如果没有 SDI 输入，“自动黑屏” 模式将使用黑色视频帧。即使没有可用的视频源，这也允许模块加嵌音频。此模式非常适用于模块在 “纯音频” 应用程序中使用。
包括一个 1 kHz 测试音发生器，用于音频测试。
该模块还与 LynxCentraal 和 yelloGUI 软件兼容，它们提供了对大量额外内部设置的访问，其中包括手动插入元数据（AFD、WSS、VI）。
SDI 光纤输入和输出还提供多种插入式 SFP 选件。
• 支持12G/6G/3G/1.5G/SD-SDI
• 同时加嵌或解嵌
• 非常适合作为双向主控
• 支持 3G-SDI Level A 和Level B
• SDI 视频格式高达 12Gbit (2160p60)
• 4 x AES 输入或输出带可选音频组
• 用于远距离传输的光纤输入/输出选件
• 集成1 kHz 测试音发生器
• 自动PCM/ 编码音频检测
• 如果没有视频源，则自动黑屏
• 可选 SDTV 24 位模式
• LED 指示灯指示视音频状态
• 兼容 LynxCentraal 和 yelloGUI，可用于其他内部设置
| PDM 1484 B | AES 音频加嵌 / 解嵌器 (非平衡 AES) |
|---|---|
| RFR 1200 | 高功率 yellobrik 19” 1RU 机架 |
| RAC F25-8 | y25 D-Sub 至 8 x 内螺纹 XLR |
| RAC M25-8 | 音频转接线 25 D-Sub 至 8 x 外螺纹 XLR |
| RAC MF15-4 | D-Sub 15 至 2 外螺纹 / 2 内螺纹 XLR 音频电缆 |
| RAC MF25-4/4 | D-Sub 25 至 4 外螺纹 / 4 内螺纹 XLR 音频电缆 |
所有 LYNX Technik 的产品都是在德国研发和制造。
