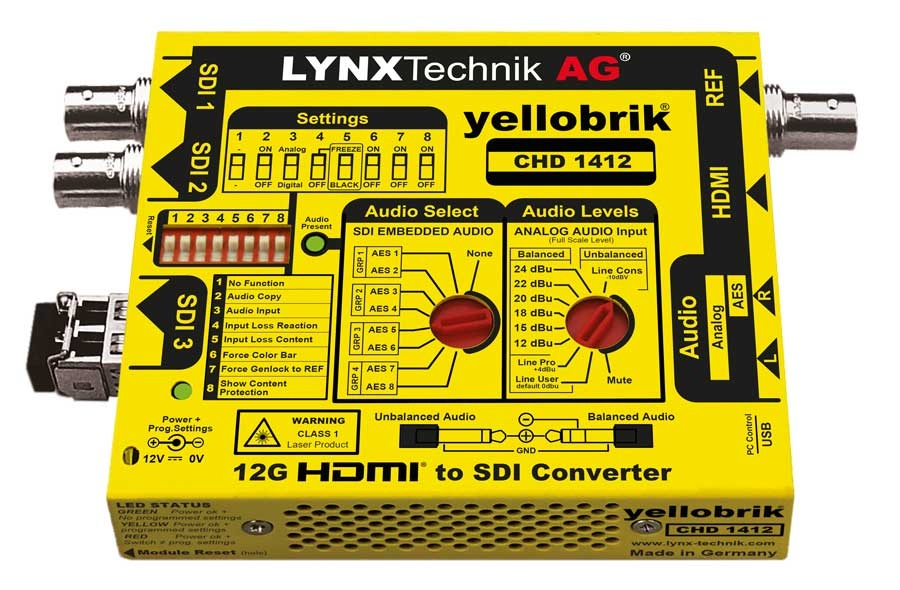

CHD 1412 是一款集成帧同步器的多功能、紧凑型 HDMI 至 SDI 转换器。它是对于需要从外部异步 HDMI 信号源获得完全同步的 SDI 输入的任何应用的理想解决方案。
灵活的参考同步输入可接受任何模拟视频同步格式，包括 SD 双电平同步、黑脉冲、色条和三电平同步。同步输入可自动检测，并完全兼容交叉锁定。例如：SDTV 基准可用于锁定 HDMI 输入。 如果没有基准，转换器将执行标准的异步 HDMI 至 SDI 转换。它还可以锁定 HDMI 输入。一对立体声模拟输入可嵌入任何 AES 通道。 音频输入可以是具有可选满量程电平的专业平衡音频，也可以是非平衡消费线路音频。默认情况下，HDMI 流中的任何 PCM 音频都将嵌入到 SDI 输出中[不支持 AC3 / DD+ 等编码音频]，也可以用外部音频信号代替。
该模块还兼容 LynxCentraal 和 yelloGUI 软件包，这些软件包可提供大量其他内部设置，包括用于定时的可调视频延迟。
该模块还提供 SDI 光纤输出，有多种 SFP 插件可供选择。
注：出于法律原因，LYNX Technik AG的 HDMI 接收设备设计不用于获取、转换或传输 HDCP 复制保护源（例如卫星接收器、有线接收器、BD 播放器等）的视频或音频。
• 支持 12G / 6G / 3G / 1.5G / SD-SDI 信号
• 支持 3G-SDI Level A 和 Level B
• 集成帧同步器
• 多格式同步参考输入 - 兼容交叉锁定
• 2 x SDI 输出，可选 SDI 光纤输出
• HDMI 加嵌 PCM 音频透明地传输
• 平衡模拟音频、非平衡线路电平音频或 AES 输入
• S可选 AES 通道，用于加嵌外部音频
• LED 指示 HDMI, 参考和音频状态
• 兼容 LynxCentraal & yelloGUI，可进行其他内部设置
| CHD 1412 | 4K HDMI 到 12G-SDI 转换器 + 帧同步器 |
|---|---|
| OH-TX-12G-LC | 12Gbit SDI 光纤发射器 |
| OH-TX-12G-XXXX-LC | 12Gbit SDI 光纤发射器 - CWDM (XXXX=波长 1270nm 到 1610nm) |
| OH-TX-1 LC/SC/ST | 3G 光纤基础发射器选件 - 10km |
| OH-TX-4-XXXX-LC | 3Gbit SDI 光纤发射器 - CWDM (XXXX=波长 1270nm 到 1610nm) |
| OH-TX-4-12G-LC | 12G-SDI 单通道光纤发射器带 CDR |
| OH-TX-8-XXXX-LC | 光纤 CWDM 发射器选件 80km (XXXX=波长 1270nm 到 1610nm) |
所有 LYNX Technik 的产品都是在德国研发和制造。
