WFM 1801

波形监视器和矢量示波器

产品描述

WFM 1801 是一款手持式多功能波形监视器,非常适合现场生产和设备安装的监视需求。内置可充电电池,使监测更加方便、高效。矢量示波器和音频监视的结合使该设备功能强大,可用于复杂的视频和音频系统。

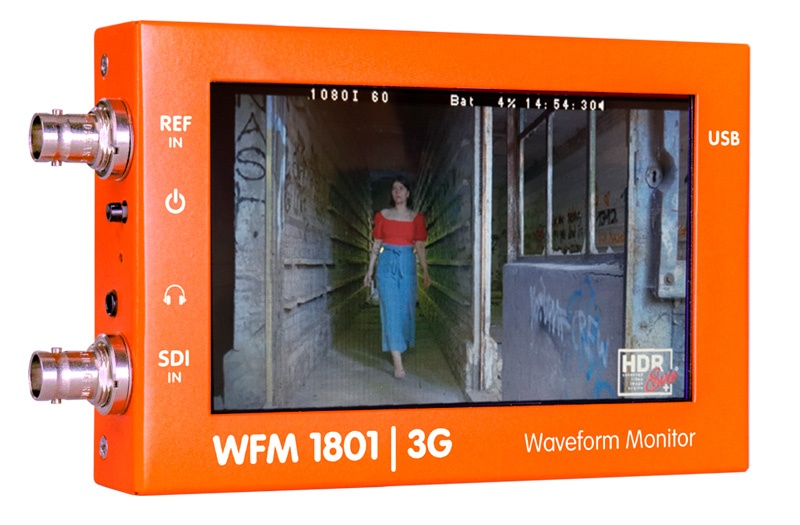

WFM 1801 配备5” 带电容屏的 LCD,可清晰预览输入的视频信号。显示屏提供单色波形,矢量和多达16个音频监视通道,并带有多个音频比例选择选项。它还能够计算和显示 SDI 错误计数,和 SDI 电缆长度测量。它提供了一种方便的方法来查看 SMPTE 352M VPID 有效载荷十六进制值。

当与 PTG 1801 测试模式生成器捆绑在一起时,WFM 1801 将提供一个完整的测试和监控解决方案,适合您的手掌,将您在现场生产和设备安装的时间。

产品特点

• 紧凑的设计
• 3G SDI 波形监视器和矢量示波器

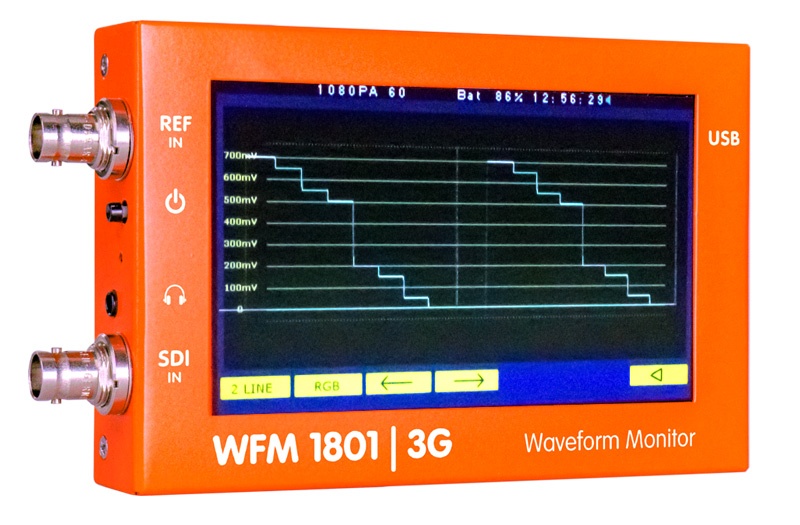

• 波形监视器提供了 YCrCb, YRGB 和 RGB 的时基选择和游行

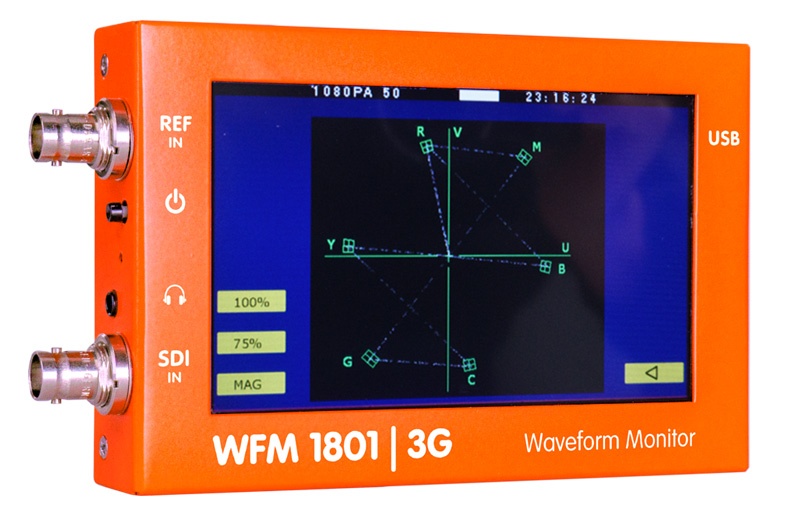

• 矢量示波器提供75%或100%矢量和矢量放大
• 1x 3G BNC 上 3G SDI 输入
• 多格式同步参考输入
• 3.5mm 耳机插孔,用于音频监控
• 最多可显示16个音频通道
• 提供数字,DIN,BBC,北欧和 VU 音频缩放
• 提供 SMPTE 352M VPID 有效载荷十六进制值
• 提供 SDI 错误计数和电缆长度测量
• 内部可充电电池增强了便携性
• 大型 5” 电容式触摸屏


  • HDMI
  • SDI
    12G
  • SDI
    6G
  • SDI
    3G
  • SDI
    1.5G
  • SDI
    270MBIT
  • 模拟
    SDTV
  • 模拟
    HDTV
  • 模拟
    音频
  • 数字
    音频
  • 光纤
  • DATA
  • IP

订购参考

WFM 1801 波形监视器和矢量示波器
PTG BATT Testor | lite 3G 电池
PTG 1802 "Testor | lite 3G" - SDI 测试图形发生器
PTG 1802 CASE Testor | lite 3G 保护壳
PTG 1802 ABS Case Testor | Lite™ 塑料运输箱
Testor 4K/UHD 或4通道高达 3G SDI 视频和音频测试信号发生器
