再次上市：2023年12月

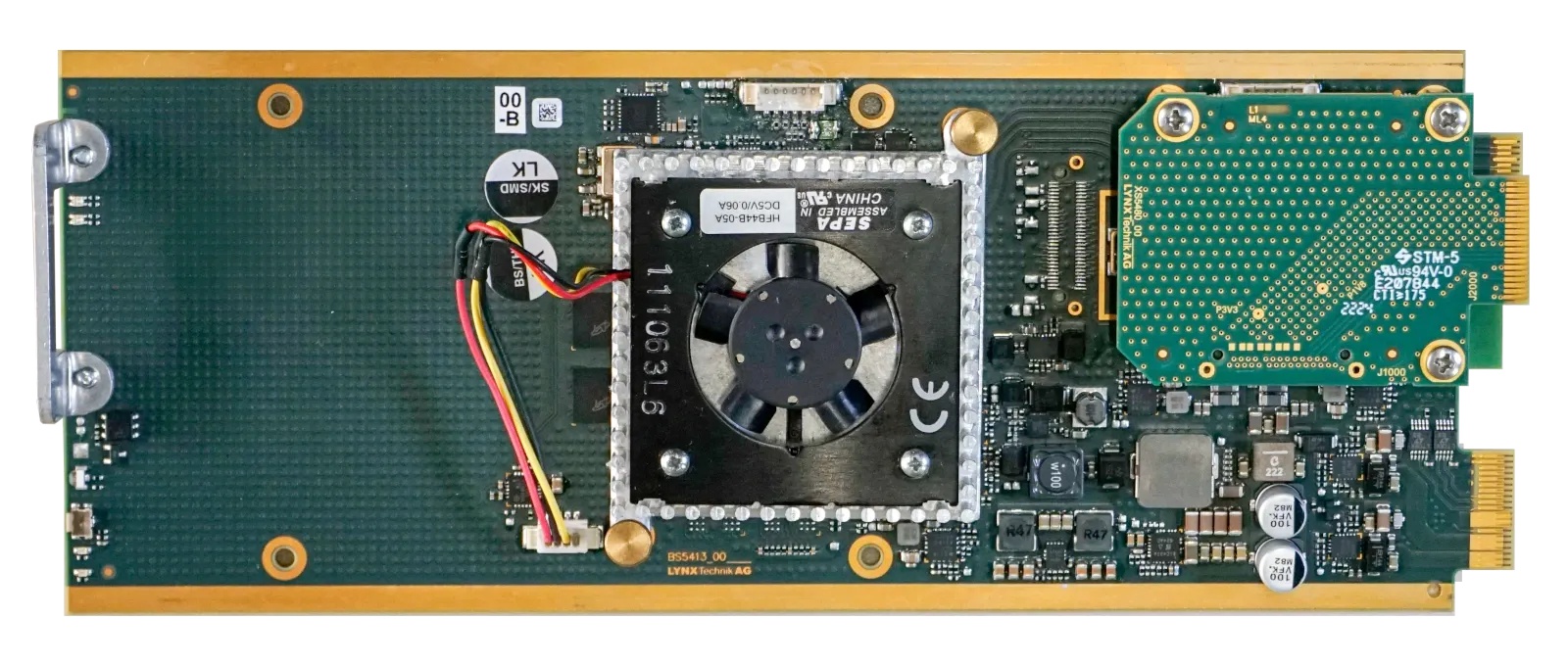

PVD 5840 FLEXCARD 在单个紧凑型模块中提供了许多高级功能。它主要用作帧同步器以及图像和音频处理器，但是可以对其进行自定义配置以解决多种应用。
基本模块是单通道多格式帧同步器，提供四个输出通道，每个输出通道都具有自己的视频处理器和音频嵌入器。 内部图像处理资源包括两个ARC通道，一个高质量的上/下/交叉转换器，两个降噪通道和两个RBG颜色校正通道，所有这些都可以使用内部信号路由器进行用户映射。
音频处理功能广泛。该模块可嵌入所有音频，并支持八个外部 AES 输入或输出。多个内部交叉开关可进行大量音频混洗。它还提供内容感知的音频处理，DolbyE 同步，完整的音频处理以及多个可调整的用户延迟。
提供可选的光纤输入和输出，以及支持18种波长选择的 CWDM。
其他选项包括带有第二个帧同步器的第二个输入以及第二个上/下/交叉转换器。还有一个选项可以支持B级（DL）格式，并且还可以在A级和B级之间进行交叉转换。所有选项都已预先安装并通过许可证代码激活。
P VD 5840 FLEXCARD 是由 LYNX APPolo 控制系统驱动的，该系统为模块的状态，控制，监视和配置提供直观的图形可视化。
• R FR 5018 2RU 机箱，并且占据 2 个槽位
• 紧凑式两路帧同步器
• 可选光纤输入/输出
• 支持 SDI 视频格式高达 3Gbit
• 两电平或双电平参考输入，自动检测，自适应兼容
• 稳定 “飞轮” 帧同步器功能
• 输入信号之间实现无缝切换(第二路输入选件)
• 集成图像处理包括：
- 2 路纵横比转换器
- 2 路降噪
- 2 路 RGB 增益和提升色彩校正
- 1 路上/下/交叉转换
• 固件插件选件：
- OC-5840-SCND – 第二路输入选件
- OC-5840-UPXD2 – 第二路上/下/交叉转换
- OC-5840-3G-LEVELB-DL
- 支持 Level B (DL) 和 A<>B 转换
• 4 路独立 SDI 输出，用户可以映射到任意内部资源
• 每路输出 (4) 提供独立的 10 比特数字视频处理：
- 可调节增益，饱和度，黑电平和色调
- 可调节光圈校正
- 色彩空间转换( 601 > 709 或709 > 601 )
- 带有多个图型的测试信号发生器 - 可调节输出时间延时(3 帧)
• 自动检测音频内容 PCM / DolbyE / 压缩比特流
• 解嵌从每路 SDI 输入（16路）的完整音频负载

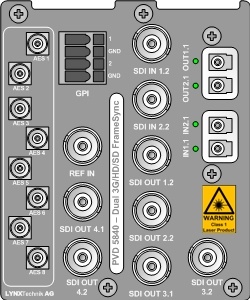

• 8 x 外部 AES 输入和 / 或 输出(铜轴连接)
• 24 x 24 AES 音频输入矩阵
• 独立可选采样率转换器 (开/关) 适用于解嵌音频和外部音频输入
• 通过同步器可选音频路径
- 20 x AES – 内部
- 4 x AES – 4 x DolbyE 同步器
- 8 x AES 旁通通道同步到 SDI 输入 1
- 8 x AES 旁通通道同步到 SDI 输入 2
• 48 路音频处理带可调节增益/相位/静音/时长
• 48 路过载和静音检测
• 音频延时自动跟踪视频同步器
• 用户可在多个区域调节音频延时
• DolbyE 同步器自动维护保护带定时
• 掉帧 / 加帧时，音频无 “砰或咔哒声”
• 4 路独立 48 x 16 单声道输出矩阵
• 外部 AES 输出，80 x 16 单声道矩阵
• 可以存储 7 个模块用户预设，通过 GPI 在四个模块之间切换
• 两路外部 GPI 输入，用户可配置：
- 输入之间无缝切换（第二路输入选件）
- 冻结输入 1（或输入 2，使用第二路输入选件）
• AFD / WSS / VI / 关闭字幕和时码元数据转码
• 使用 APPolo 控制系统，实现远程控制和错误报告
• 热插拔

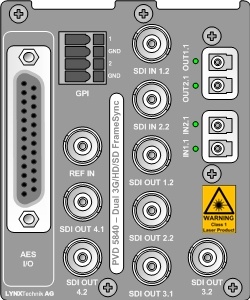

| PVD 5840 DO | 双帧同步 + 音频和图像处理器（平衡 AES） |
|---|---|
| PVD 5840 DOW | 双帧同步 + 音频和图像处理器（平衡 AES） |
| OC_5840_SCND | 第二输入选项 |
| OC_5840_UPXD2 | 上/下/交叉转换器 #2 |
| OC_5840_3G_LevelB_DL | 支持 Level B (DL) 和 A<>B 转换 |
| OH-RX-1 LC/SC/ST | 光纤基本接收器选件 10km |
| OH-TT-1-Y-LC | 双光纤基本收发器选件 10km |
| OH-TT-4-XXXX-XXXX-LC | 双光纤 CWDM 发射器选件 40km（XXXX-XXXX = 波长 1270/1290nm 至 1590/1610nm） |
| OH-TT-8-XXXX-XXXX-LC | 双光纤 CWDM 发射器选件 80km（XXXX-XXXX = 波长 1270/1290nm - 1590/1610nm） |
| OH-TX-4-XXXX-LC | 3Gbit SDI 光学发射器 - CWDM（XXXX = 波长 1270nm 至 1610nm） |
| OH-TX-8-XXXX-LC | 光纤 CWDM 发射器选件 80km（XXXX = 波长 1270nm 至 1610nm） |
| OH-RR-1-LC | 双通道 3Gbit SDI 光纤接收器 |
| RFR 5014 | 2RU 机架 + 电源 (无风扇) |
| RFR 5018 | 2RU 机架 + 主电源 |
所有 LYNX Technik 的产品都是在德国研发和制造。
