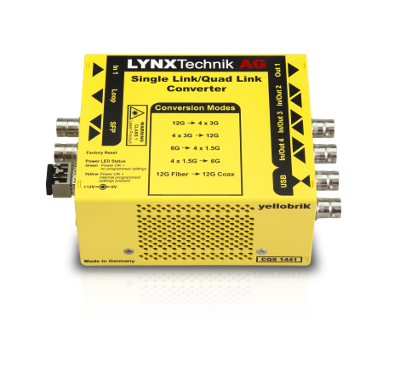

CQS 1441

双向 2SI 四链路到单链路转换器

PDF下载 快速参考 参考手册

产品描述

CQS 1441 是一个便携式的解决方案，用于连接 4K UHD 四链路 2SI设备和单链路 12G SDI 设备。该模块能被配置成四链路 2SI 互转。
注：该模块不支持 SQD 。
该模块适用于所有 SMPTE 标准信号，从1.5Gbit/s 到12Gbit/s(SMPTE 292M, 424M, 2081 和 2082)

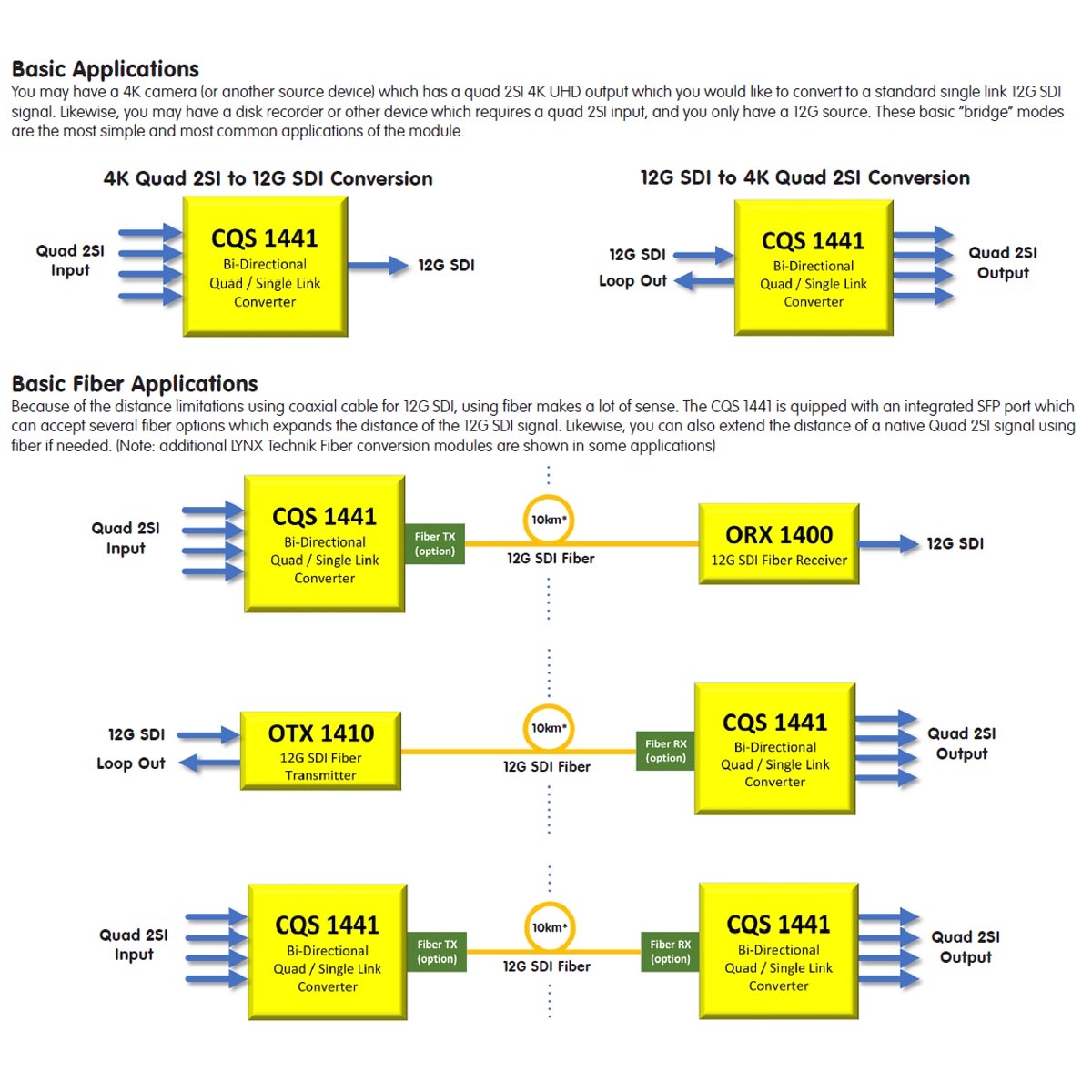

转换模式：
• 12G SDI 单链路到4 x 3G四链路(2SI)
• 4 x 3G 四链路(2SI)到 12G SDI 单链路
• 6G SDI 单链路到4 x 1.5G SDI
• 4 x 1.5G SDI 到 6G SDI 单链路
由于 12G SDI 电连接头的距离限制，CQS 1441 集成 SFP 光纤端口，它可以接收许多 12G 的光纤选项，取决于具体应用。

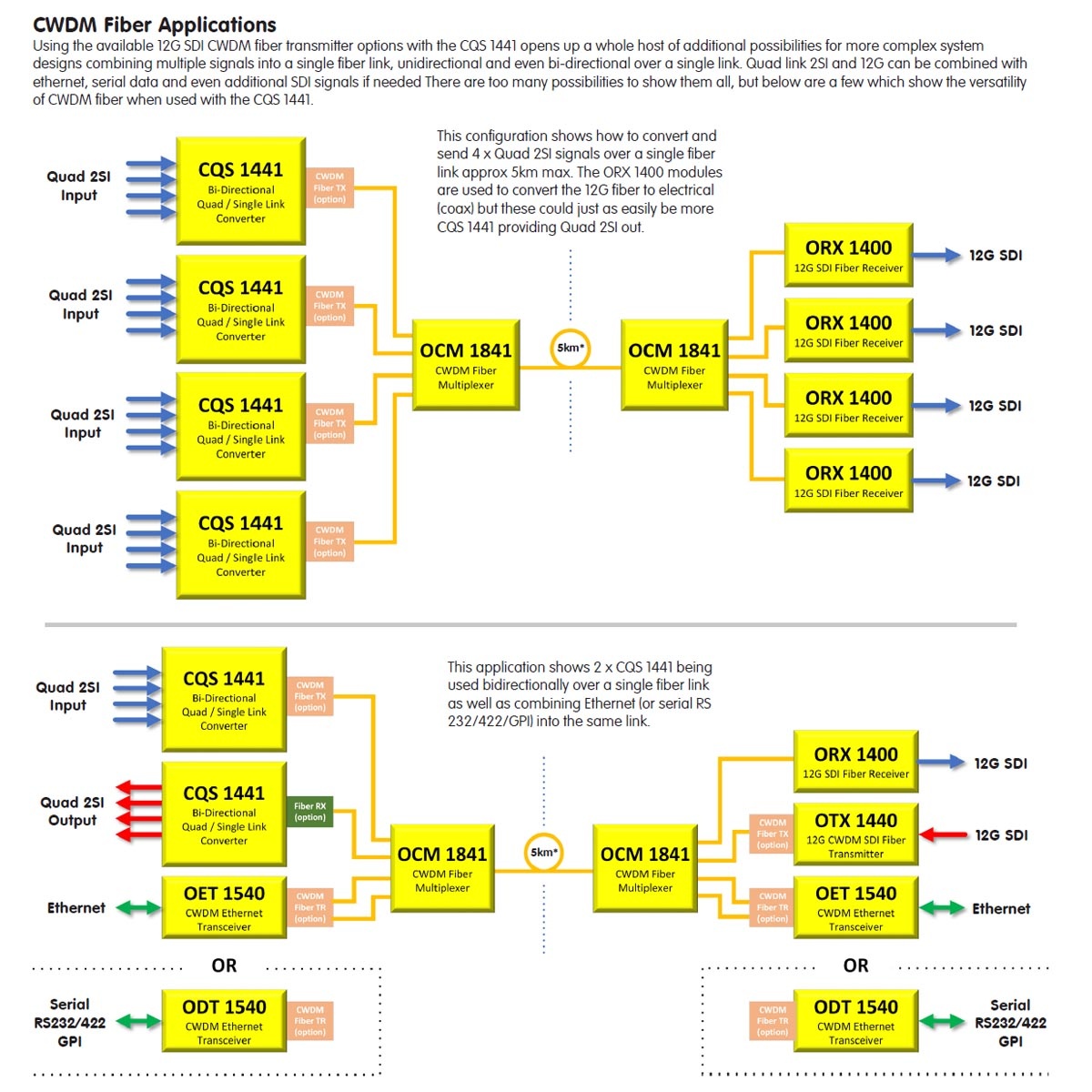

光纤输入/输出选件具有 12G SDI 光纤发射器，接收器，收发器，根据应用也可以选 CWDM 发射器。

产品特点

• 支持四路 2SI 到 12G SDI 或 12G SDI 到四路 2SI 转换
• 4K UHD 12G SDI 光纤和 BNC 输入(可选光纤 SFP)
• 4K UHD 12G SDI 光纤和 BNC 输出(可选光纤 SFP)
• 4K UHD 12G SDI BNC 环输出
• 4x 3G SDI BNC 输入
• 4x 3G SDI BNC 输出

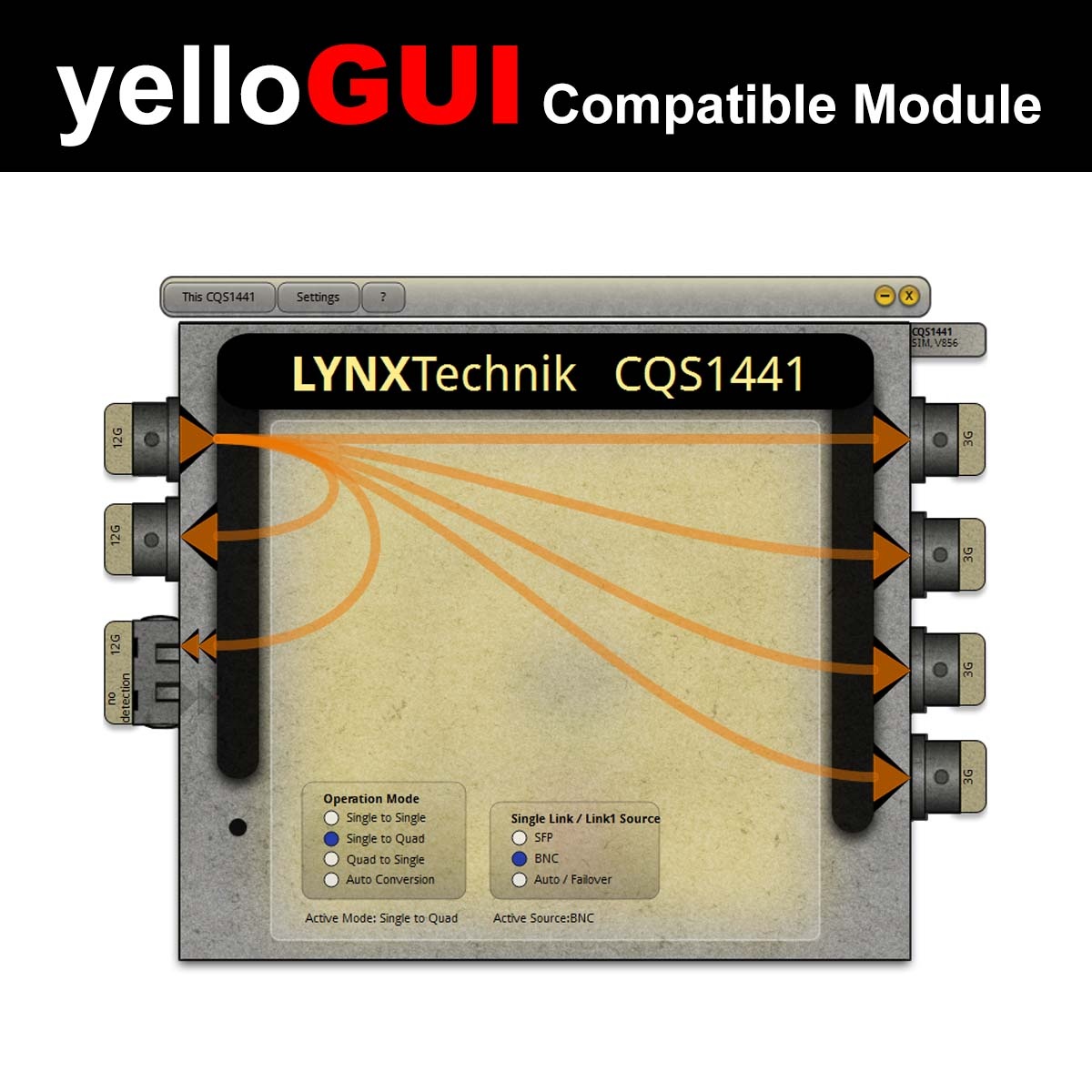

• 通过 LYNX Technik yelloGUI 进行控制/配置

• 完全兼容 LYNX Technik R FR 1000-1 机架


  • HDMI
  • SDI
    12G
  • SDI
    6G
  • SDI
    3G
  • SDI
    1.5G
  • SDI
    270MBIT
  • 模拟
    SDTV
  • 模拟
    HDTV
  • 模拟
    音频
  • 数字
    音频
  • 光纤
  • DATA
  • IP

订购参考

CQS 1441 双向 2SI 四链路到单链路转换器
OH-TR-12G-LC 12G SDI 光纤收发器
OH-TX-12G-XXXX-LC 12Gbit SDI 光纤发射器 - CWDM (XXXX= 波长 1270nm 到 1610nm)

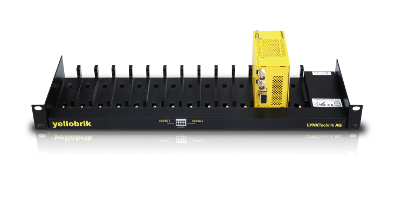

RFR 1000-1 yellobrik 1RU 机架
RFR 1001 yellobrik 安装支架
XLR 1000 4 针 XLR 相机电源适配器电缆
P-TAP 1000 P-TAP 电源适配器电缆
