4K 光纤传输系统

yellobrik® 在《变形金刚：最后的骑士》中的应用

由Michael Bay执导的《变形金刚：最后的骑士》是一部高度依赖实景拍摄的动作电影，旨在通过真实影像赋予变形金刚角色以生动表现力。影片将实拍镜头与数字特效、物理模型及动态动画装置相结合，经过系统化整合，最终呈现出视觉震撼的成片画面。

《变形金刚》系列是一套源自Hasbro与Tomy玩具产品的美国科幻动作电影。《变形金刚：最后的骑士》作为该系列第七部作品，于2017年中期在全球范围内上映。

现代电影制作的复杂性源于技术演进、创意构思与行业推动力的共同作用，显著拓展了导演及其团队的创作边界。大多数观众往往仅关注银幕上的叙事表现，而忽视其背后的技术支撑。

事实上，每一场景与镜头背后均涉及海量内容的传输与交付，其背后所依赖的技术架构与流程管理，为影视叙事过程中的创意实现提供了全新的技术维度与可能性。

挑战——通过单根光纤实现4K信号传输

本项目主要采用外景拍摄，几乎不涉及摄影棚作业，实景镜头分布于全球多个地点。外景工作环境复杂多变，部分场景在极端气候条件下进行，例如亚利桑那州沙漠地区气温超过37.8摄氏度时仍需持续开展拍摄及内容传输作业。在远程爆炸特效拍摄过程中，团队专门设计了一个防护运输箱，内置信号发射设备，用于向数字图像技术（DIT）团队实时传输数据。现场部署了超过20台摄像机，包括多套3D摄像机系统，且三个外景单元之间存在大量双向信号交互。在此背景下，基于光纤的内容传输成为唯一可行的技术方案，而大规模使用同轴电缆则因布线复杂、成本高昂且难以维护，不具备实际可操作性。

Freehill Productions 向 LYNX Technik 提出明确需求：需通过光纤网络稳定传输大量4K四路SDI信号。为此，Freehill 需构建一套高效、可靠的基础设施与标准化工作流程，以支持从3D摄像系统及其他摄像设备输出的信号，经由现场光纤转换装置，分发至多个关键节点——包括视频辅助/录像（Video Assist/VTR）单元（实现即时录制与回放）、场外停放的3D工程工作站厢式货车，以及位于拍摄现场的摄影指导（DP）与数字图像技术员（DIT）工作推车，后者作为整个制作过程中的核心内容枢纽。

解决方案——LYNX Technik 4K yellobriks

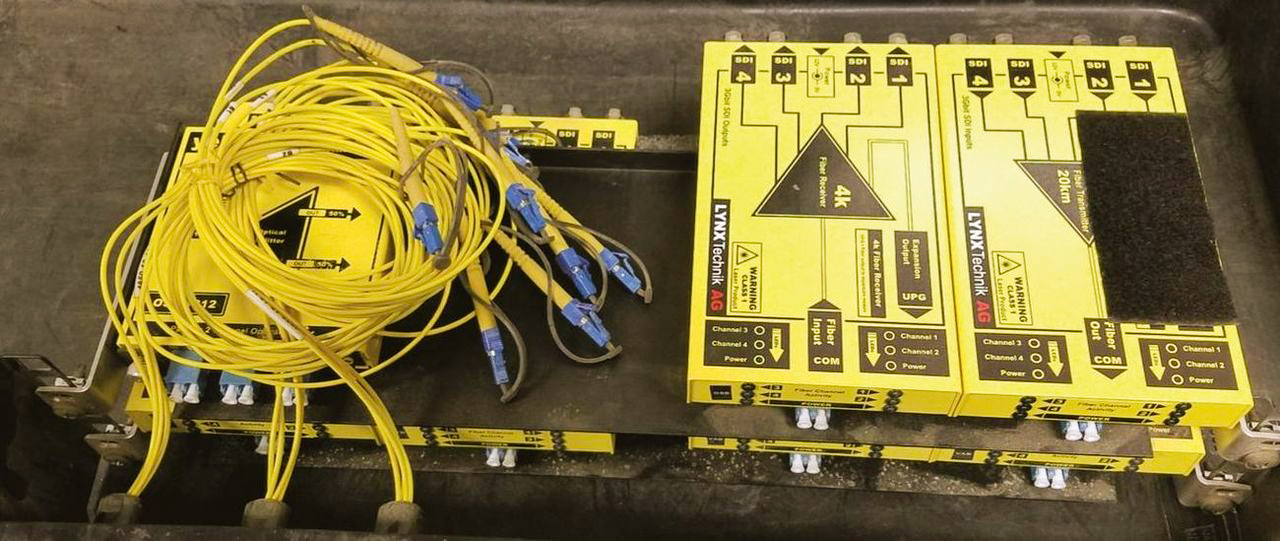

在对现有的光纤转换和传输解决方案进行评估之后，Freehill 选择了 LYNX Technik 的 4K yellobrik 光纤传输解决方案：OTR 1441 和 OTR 1442。这些 yellobrik 能够在长距离传输多个未压缩的 SDI 流，且无任何损耗。

实际上，它们支持长达 20 公里的传输距离。每个系统可传输 4 个独立的 3G-SDI 通道，并自带光纤发射器、光纤接收器以及所需的电源。

此外，所有单元都需要一种能在它们之间共享这些信号的解决方案。这相当于要构建 24 路 SDI 信号。在某些情况下，某些信号需要拆分，以便自动同时将内容发送到两个单元。在拆分信号的情况下，Freehill 使用了 LYNX Technik 的 yellobrik 光纤分路器（OSP 1812）。
