OTR 1442

4K光纤传输系统1350-1410nm

数据表
快速参考

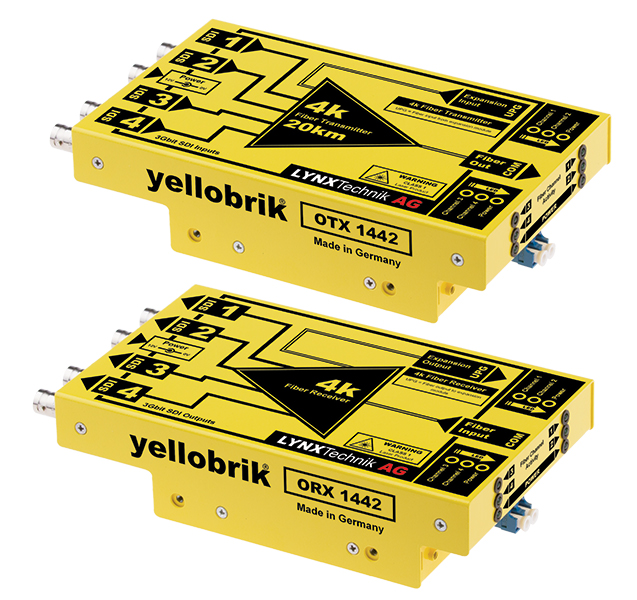

OTR 1442 是成套光纤传输设备，通过单芯光纤传输 4 路传统 SDI 信号（或 4K/12G 非压缩信号）。该成套设备包括光发射器，光接收器和电源。它是零损耗远距离传输多路非压缩 SDI 流或 4K 的理想解决方案。传输距离高达 20 公里。

每路 SDI 完全独立。使用 4K 信号，将信号分成 4 个独立的 3G SDI 链（12G），支持全 4K 分辨率为 60fps。该系统也能被用于任意 SDI 信号组合，如果需 要，可具有不同的格式和比特率。每路自动检测和时钟再生 SDI 比特率为 270Mbit，1.5Gbit 和 3Gbit。

包括一个扩展端口，用于级联 OTR 1441，增加四路额外的 SDI 通道(或单芯光纤传输 8K/24G 信号），或者增加双向以太网或串行 RS 232 数据到链路中。

每路信号流和电源提供 LED 指示灯。可选19”机架托盘，容纳最多 4 个模块（RFR 1018）。

注意：内部 CWDM 光多路复用只能用于模块内部。该套设备应当作为独立的点对点解决方案，不能被集成到外部 CWDM 的系统中


关键特性

• 4路3G/1.5G/SD-SDI传输系统

• 传输4xHD或1x4K高达20公里

• 波长：1350nm， 1370nm，1390nm，1410nm

• 每路独立时钟再生

• 支持嵌入式音频和元数据

• UPG (集成升级端口)，供后续使用

• 每路信号活动和电源都具有 LED

• 套装包括发射器，接收器和电源

• 可选19“机架托盘安装（最多）4个模块

视频格式
 • 3G-SDI
 • 1.5G-SDI
 • SD-SDI

 格式无关

数字视频输入
  • 4x 3G-SDI BNC (3G/1.5G/SD-SDI)
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8,10,12位
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 4个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8,10,12位
  • 3G-SDI Level A或B 双链路
光纤输入/输出
  • 1x SFP
  • 12G-SDI
  • 单工单模
  • LC连接
UPC / EAN模型名称描述评论
4250479321151OTR 14414K光纤传输系统（单模，1350nm-1410nm， LC连接器，20km）包括TX和RX
4250479325401OTR 1441 SC4K光纤传输系统（单模，1350nm-1410nm， SC连接器，20km）包括TX和RX


关键特性

• 4路3G/1.5G/SD-SDI传输系统

• 传输4xHD或1x4K高达20公里

• 波长：1350nm， 1370nm，1390nm，1410nm

• 每路独立时钟再生

• 支持嵌入式音频和元数据

• UPG (集成升级端口)，供后续使用

• 每路信号活动和电源都具有 LED

• 套装包括发射器，接收器和电源

• 可选19“机架托盘安装（最多）4个模块
