CDH 1411

PDM 1284 B

3G-SDI AES 音频加嵌器/解嵌器（非平衡 AES）

数据表
快速参考

该产品已停产。它已被 PDM 1484 B 所取代。

PDM 1284 B 是一款功能多样的 3G-SDI AES 音频嵌入器和解嵌入器。它支持使用 75 欧姆 BNC 连接器的非平衡 AES3id 音频输入/输出。

音频组通过旋转开关进行选择，通过将模块级联起来，可以嵌入和解嵌附加的音频组。同时嵌入和解嵌意味着模块先从所选音频组中解嵌并输出音频，然后再用新的音频源覆盖该组。该模块会自动检测音频格式，并将停用采样率转换器以保留诸如杜比 E 等编码比特流。

“自动黑屏”模式在没有 SDI 输入时使用黑色视频帧。这使得模块即使在没有视频源可用的情况下也能嵌入音频。此模式适用于“仅音频”应用。还包含一个 1kHz 测试音发生器，用于音频测试目的。

该模块与 yelloGUI 和 LynxCentraal 完全兼容，可访问大量其他内部设置，包括手动插入元数据（AFD、WSS、VI）。它可以通过 Windows 或 MacOS 进行配置、控制和更新。

关键特性

• 支持 3G/1.5G/SD-SDI 视频格式

• 同时加嵌与解嵌• 4 路 AES 输入/输出，具备可选音频组功能• 集成 1 千赫兹测试音发生器• 自动 PCM/编码音频检测• 输入缺失时自动显示黑色功能• 可选的 24 位标准清晰度电视（SDTV）模式
• 视频和音频状态指示灯

视频格式
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    -- --  --  --  -- --  --  50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --
视频输入
  • 1 个 3G-SDI BNC 接口（支持 3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI A 级或 B 级双链路
数字视频输出
  • 1 个 3G-SDI BNC 接口（支持 3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI A 级或 B 级双链路
数字音频输入/输出
  • 4 个 BNC AES3id 非平衡输入或输出接口
    通过旋转开关提供的 AES 组选择

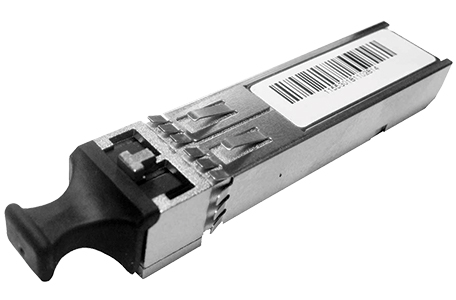

光纤输入/输出
  • 1x SFP
  • 3G-SDI
  • 单模和多模光纤系统
  • LC / PC连接

关键特性

• 支持 3G/1.5G/SD-SDI 视频格式

• 同时加嵌与解嵌• 4 路 AES 输入/输出，具备可选音频组功能• 集成 1 千赫兹测试音发生器• 自动 PCM/编码音频检测• 输入缺失时自动显示黑色功能• 可选的 24 位标准清晰度电视（SDTV）模式
• 视频和音频状态指示灯
