CDE 1922

3G-SDI到ST 2110 双向转换器

数据表
快速参考
手册

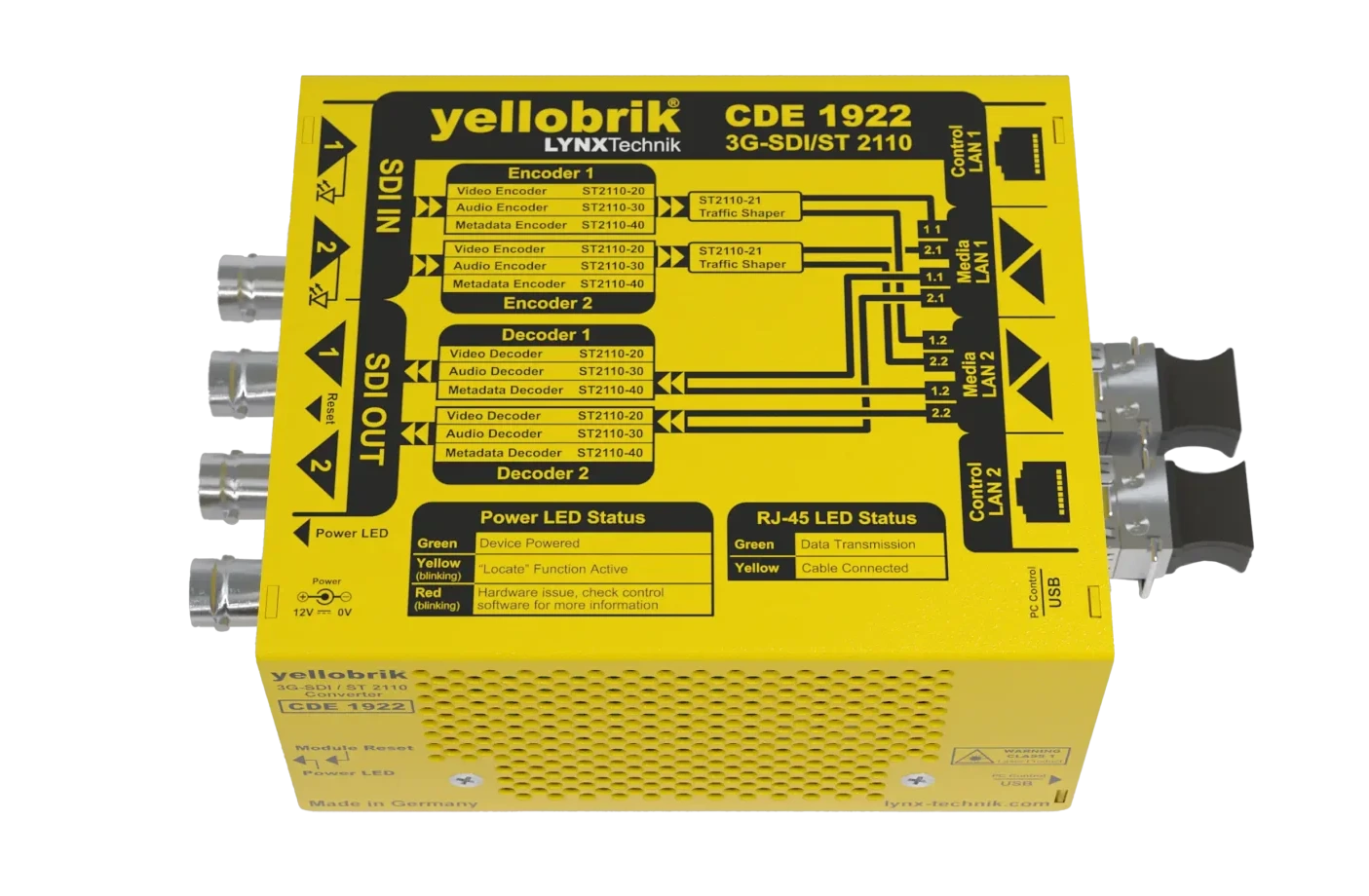

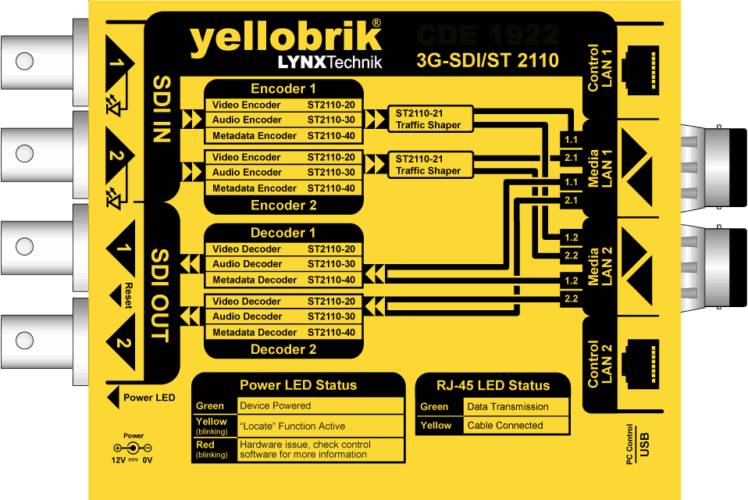

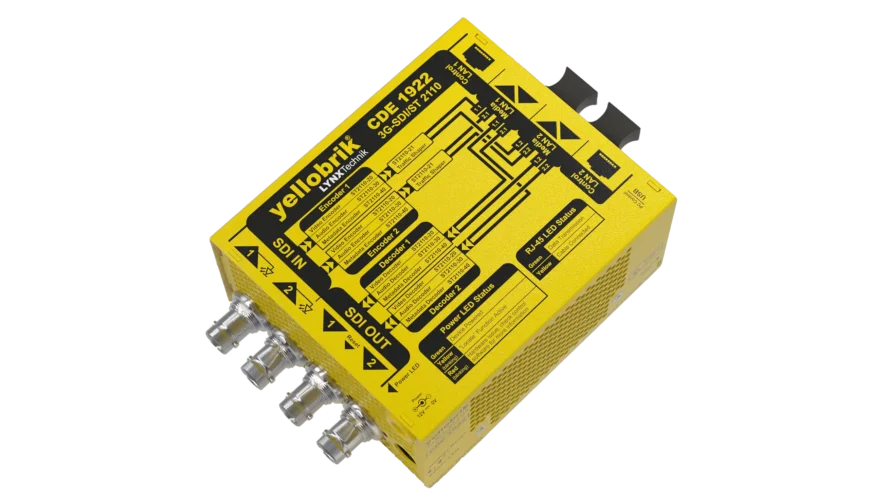

CDE 1922 是一款高性能的 3G-SDI 与 IP ST 2110 之间的转换器，能够同时处理多达四路高清视频流：2 路 3G-SDI 到 IP 以及 2 路 IP 到 3G-SDI。该转换器配备有 2 个 ST2110-30 音频编码器和 2 个 ST2110-30 音频解码器，可同时工作。每个编码器/解码器最多支持 8 个音频通道（L24，48kHz，4 组）。CDE 1922 可配备一对 10GbE 多模、单模或 RJ45 SFP 模块。

该模块适用于从 1.5G-SDI 到 3G-SDI（SMPTE 292M、424M）以及 10GbE SMPTE 2110 的所有 SMPTE 标准信号。它支持 SMPTE ST 2110 未压缩视频、音频和辅助数据，并通过 ST 2022-7 实现全链路冗余无缝保护切换。

CDE 1922 可通过其专用的 1GbE RJ45 控制端口进行管理，每个端口都有唯一的 MAC 地址，或者通过 10GbE 媒体局域网连接进行带内管理。

内置的 NMOS 支持 IS-04、IS-05 和 IS-08 标准，使得在基于 IP 的工作流程中设备的发现、注册和连接管理变得简单直接。

CDE 1922 配备了全新的基于网络的用户界面，便于进行监控，同时与 yelloGUI 和 LynxCentraal 完全兼容，可实现高级远程控制、监控和错误报告。

主要特性（Key Features）

• 支持 3G/1.5G/SD-SDI 标准

• ST 2110-20 未压缩活动视频

• 支持 SMPTE ST 291-1 附加数据

• 帧同步以将 SDI 输入与 ST 2059 对齐

• IP 链路的全冗余

• 具备 NMOS 功能，用于发现、注册、管理和映射

• 无缝保护切换 ST 2022-7

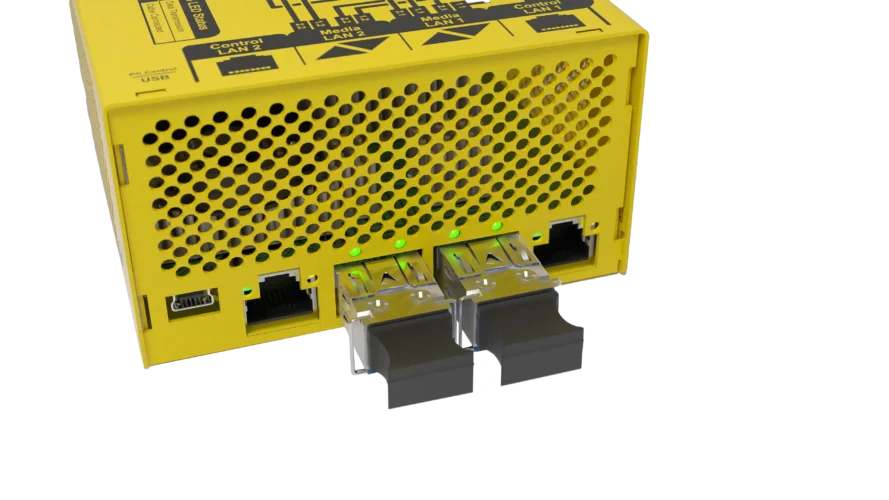

• 2 个 10GbE 媒体 LAN 收发器 SFP 插槽

• 2 个 1GbE RJ45 管理 LAN

视频格式
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, -- --, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
数字视频输入

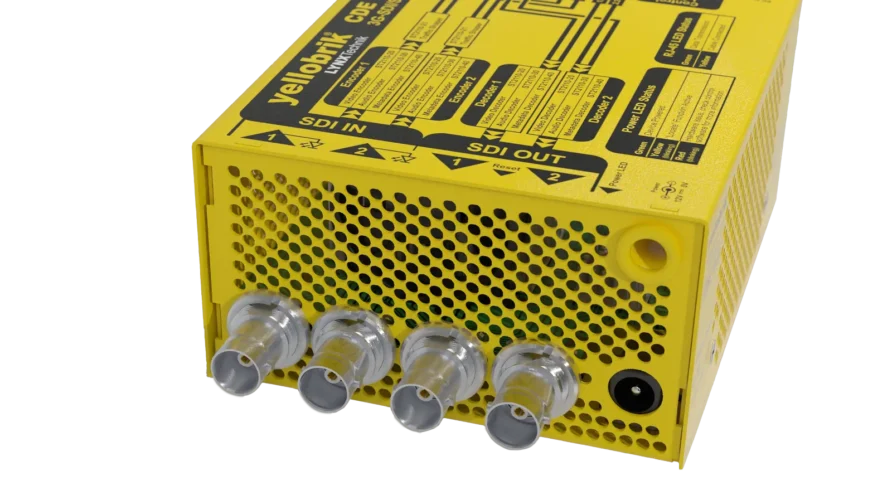

  • 2个3G- SDI BNC （3G/1.5G）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 2个3G- SDI BNC （3G/1.5G）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A或B 双链路
IP数据输入/输出
  • 2 个 10GbE 媒体局域网 SFP 插槽
  • SMPTE ST 2110-20：未压缩的活动视频
  • SMPTE ST 2022-7：无缝保护开关
  • SMPTE ST2110-30: 1-8通道PCM数字音频
  • 原始AES音频
  • SMPTE ST 2110-40：符合 SMPTE ST 29-1 的辅助数据
  • SMPTE ST 2110-10: RTP系统定时
  • SMPTE ST 2059：精密定时
IP管理

•  2 个内置的 1GbE RJ-45 连接器用于局域网管理。每个端口完全独立，拥有自己的 MAC 地址。

• 支持通过 10GbE 媒体局域网连接进行带内管理。

•  NMOS 功能支持

   • IS-04 发现与注册规范

   • IS-05 NMOS 设备连接管理规范

   • IS-08 音频通道映射

UPC / EAN模型名称描述评论
4250479329348CDE 19223G-SDI到ST 2110 双向转换器(仅模块)不包括SFP
4250480129821CDE 1922 MM3G-SDI到ST 2110 双向转换器
(包括 2x10GbE多模SFP)		包括2x OH-TR-10G-LC-MM
4250480229835CDE 1922 SM3G-SDI到ST 2110 双向转换器
(包括2x10GbE 单模SFP)		包括2x OH-TR-10G-LC
4250480329849CDE 1922 RJ453G-SDI到ST 2110 双向转换器
(包括2x10GbE RJ45 SFP)		包括 2x OH-TR-10G-RJ45

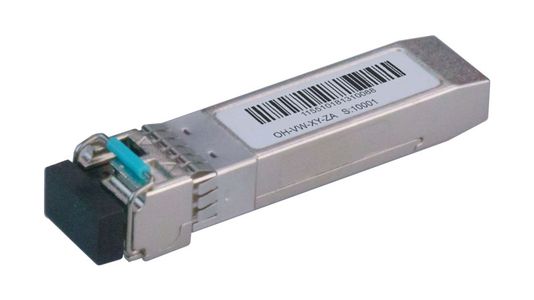

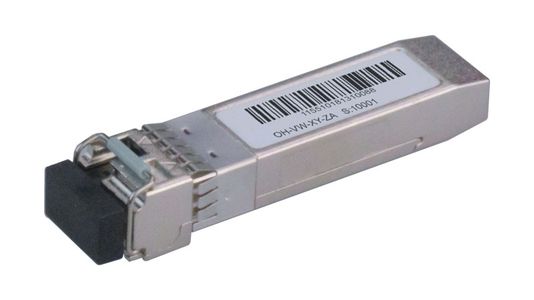

订购 CDE 1922 不带 SFP 模块时，请从以下列表中选择一个或两个 SFP 模块。

UPC / EAN模型名称描述评论

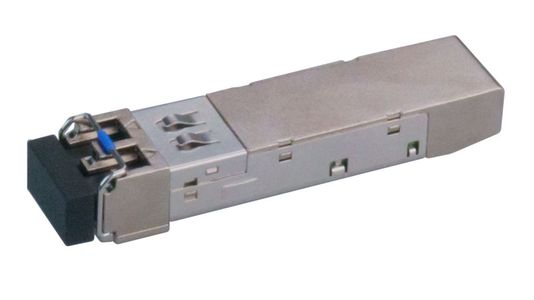

4250479328228OH-TR-10G-LC-MM10GbE 双工光纤发射器SFP, 多模, 850nm, LCSFP
4250479328211OH-TR-10G-LC10GbE 双工光纤发射器 SFP, 20km, LCSFP

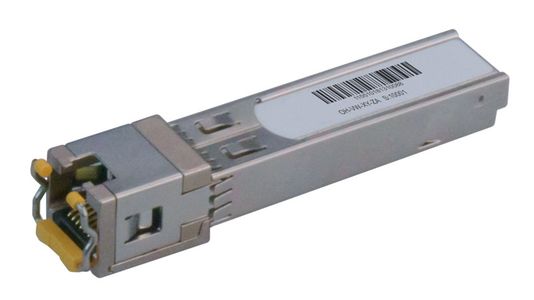

4250479328235OH-TR-10G-RJ4510GbE 以太网收发器 SFP, 30m, RJ45SFP
4250479328938OH-TR-10G-1270-LCCWDM 1270nm 双工 10GbE 40km 收发器 LCSFP
4250479328945OH-TR-10G-1290-LCCWDM 1290nm 双工 10GbE 40km 收发器 LCSFP
4250479328952OH-TR-10G-1310-LCCWDM 1310nm 双工 10GbE 40km 收发器 LCSFP
4250479328969OH-TR-10G-1330-LCCWDM 1350nm 双工 10GbE 40km 收发器 LCSFP
4250479328976OH-TR-10G-1350-LCCWDM 1370nm 双工 10GbE 40km 收发器 LCSFP
4250479328983OH-TR-10G-1370-LCCWDM 1370nm 双工 10GbE 40km 收发器 LCSFP
4250479328990OH-TR-10G-1390-LCCWDM 1390nm 双工 10GbE 40km 收发器 LCSFP
4250479329003OH-TR-10G-1410-LCCWDM 1410nm 双工 10GbE 40km 收发器 LCSFP
4250479329010OH-TR-10G-1430-LCCWDM 1430nm 双工 10GbE 40km 收发器 LCSFP
4250479329027OH-TR-10G-1450-LCCWDM 1450nm 双工 10GbE 40km 收发器 LCSFP
4250479328242OH-TR-10G-1470-LCCWDM 1470nm 双工 10GbE 40km 收发器 LCSFP
4250479328259OH-TR-10G-1490-LCCWDM 1490nm 双工 10GbE 40km 收发器 LCSFP
4250479328266OH-TR-10G-1510-LCCWDM 1510nm 双工 10GbE 40km 收发器 LCSFP
4250479328273OH-TR-10G-1530-LCCWDM 1530nm 双工 10GbE 40km 收发器 LCSFP
4250479328280OH-TR-10G-1550-LCCWDM 1550nm 双工 10GbE 40km 收发器 LCSFP
4250479328297OH-TR-10G-1570-LCCWDM 1570nm 双工 10GbE 40km 收发器 LCSFP
4250479328303OH-TR-10G-1590-LCCWDM 1590nm 双工 10GbE 40km 收发器 LCSFP
4250479328310OH-TR-10G-1610-LCCWDM 1610nm 双工 10GbE 40km 收发器 LCSFP

主要特性（Key Features）

• 支持 3G/1.5G/SD-SDI 标准

• ST 2110-20 未压缩活动视频

• 支持 SMPTE ST 291-1 附加数据

• 帧同步以将 SDI 输入与 ST 2059 对齐

• IP 链路的全冗余

• 具备 NMOS 功能，用于发现、注册、管理和映射

• 无缝保护切换 ST 2022-7

• 2 个 10GbE 媒体 LAN 收发器 SFP 插槽

• 2 个 1GbE RJ45 管理 LAN

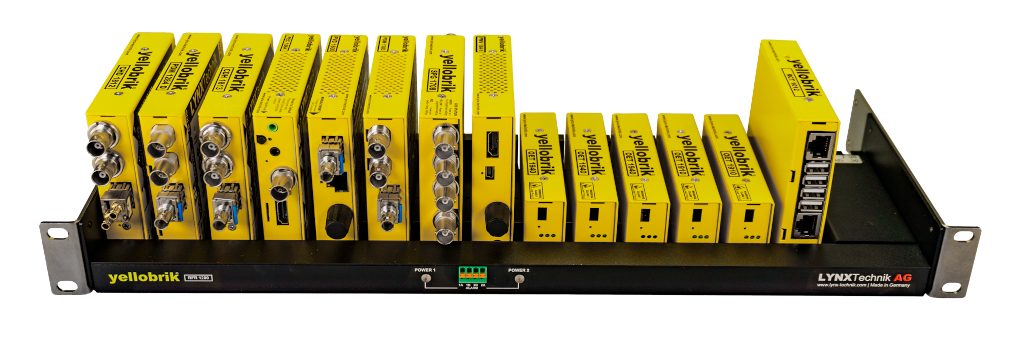

Yellobrik 配件
