CQS 1441

12G-SDI到四链路3G-SDI双向转换器

数据表
快速参考

该产品已停产。它已被 CQS 1462 所取代。

CQS 1441 是一款紧凑型解决方案，旨在将四路 3G-SDI 链路桥接至单路 12G-SDI 设备，仅支持 2SI，不支持 SQD。

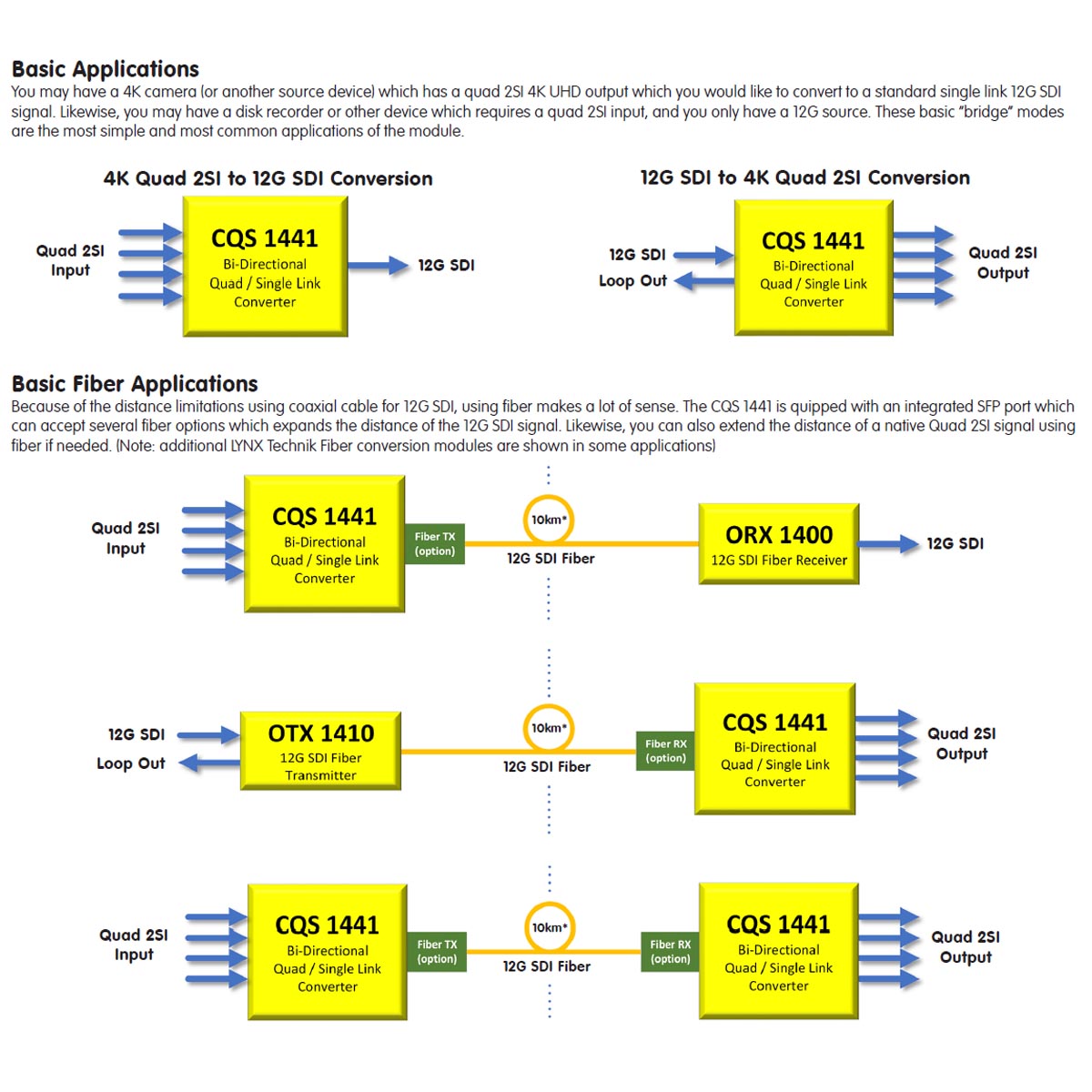

转换模式包括：

  • 12G-SDI 转 4 路 3G-SDI（四链路 2SI）
  • 6G-SDI 转 4 路 1.5G-SDI（四链路 2SI）
  • 4 路 3G-SDI（四链路 2SI）转 12G-SDI
  • 4 路 1.5G-SDI（四链路 2SI）转 6G-SDI

该模块适用于所有 SMPTE 标准，涵盖从 1.5G-SDI 到 12G-SDI（SMPTE 292M、424M、2081 和 2082）。

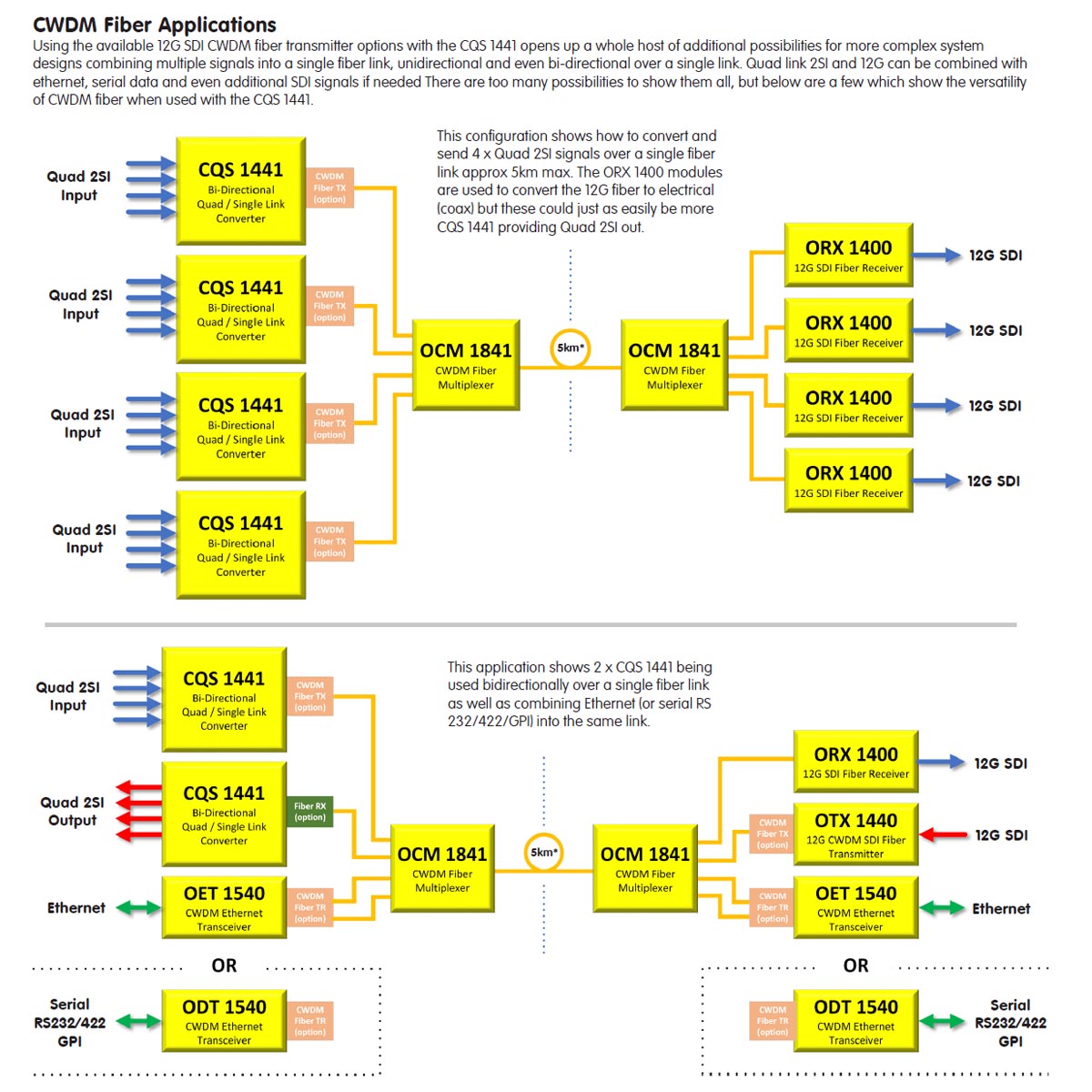

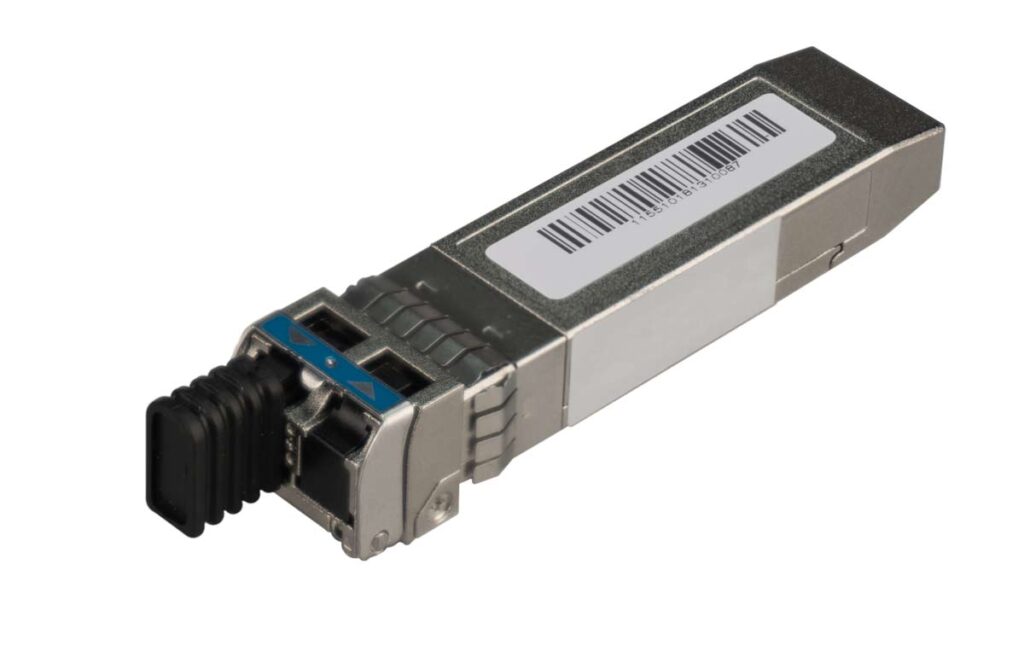

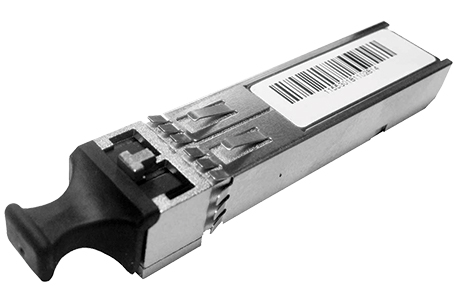

12G-SDI SFP 插槽为粗波分复用（CWDM）和非粗波分复用两种变体提供了可选的光纤连接。

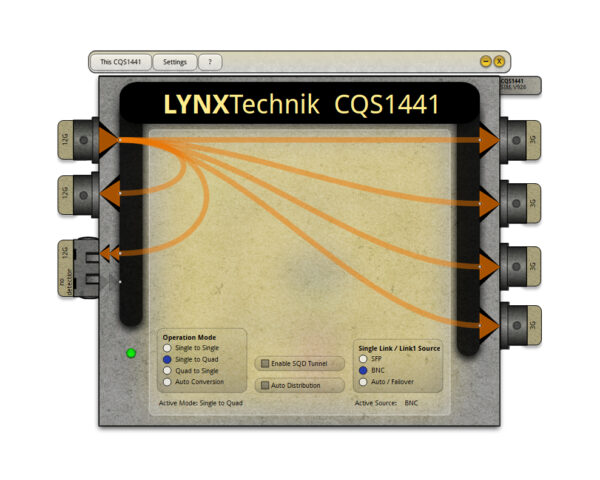

该模块与 yelloGUI 和 LynxCentraal 完全兼容。可使用 Windows 或 MacOS 进行配置、控制和更新。

 关键特性

• 支持 12G/6G/3G/1.5G-SDI 标准

• 单通道至四通道 2SI 链路和四通道 2SI 至单通道链路

• SFP 到 BNC 1 进 5 出分配模式

• BNC 1 分 4 分配模式 环形输出和 SFP 输出

• 2SI 的自动链路丢失回复选项

视频格式
 • UHD 3840x2160p  23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
视频输入
  • 1 个 12G-SDI BNC 接口（兼容 12G/6G/3G/1.5G-SDI）
  • 3 个 3G-SDI BNC 接口（3G/1.5G-SDI）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A 级或 B  双链路
  • UHD 四链路2SI
数字视频输出
  • 2 个 12G-SDI BNC 接口（支持 12G/6G/3G/1.5G-SDI）
  • 3 个 3G-SDI BNC 接口（3G/1.5G-SDI）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A 或 B 双链路
  • UHD四链路2SI
光纤输入/输出
  • 12G-SDI
  • 单模单工或双工
  • LC / ST / SC连接


 关键特性

• 支持 12G/6G/3G/1.5G-SDI 标准

• 单通道至四通道 2SI 链路和四通道 2SI 至单通道链路

• SFP 到 BNC 1 进 5 出分配模式

• BNC 1 分 4 分配模式 环形输出和 SFP 输出

• 2SI 的自动链路丢失回复选项
