PVD 1800

3Gbit SDI 帧同步带上/下/交叉转换器

数据表
快速参考

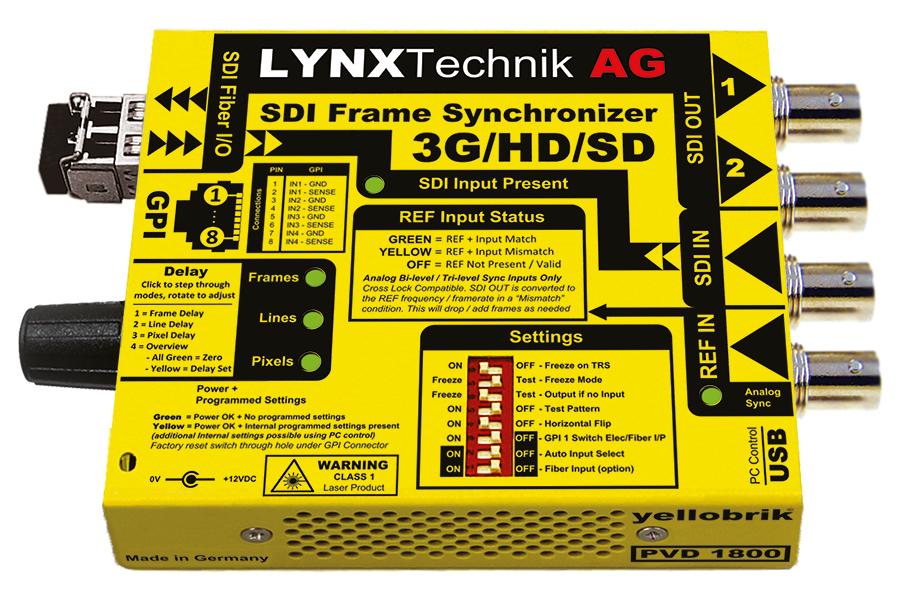

PVD 1800是一款广播品质的紧凑型3G-SDI帧同步器，具有高品质的上/下/交叉转换功能，适用于广播和后期制作行业的专业应用。它可以缓冲多达30帧，生成测试模式，并通过GPI触发器切换输入。

帧同步器使用强劲“飞轮”算法，可以容纳宽范围低品质的异步 SDI 信号。所有嵌入音频被提取和自动延时与视频延时操作相匹配。该模块提供高达 30 帧可编程输出延时，可调节帧，线和像素。

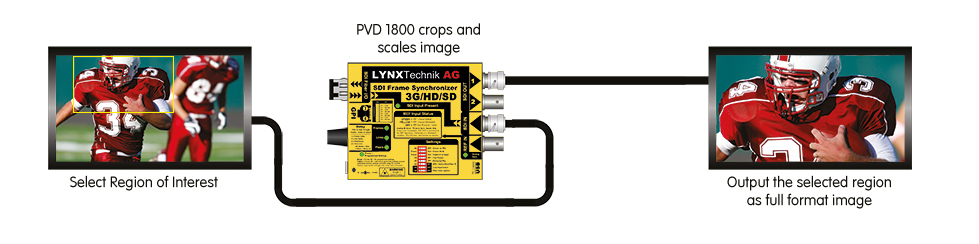

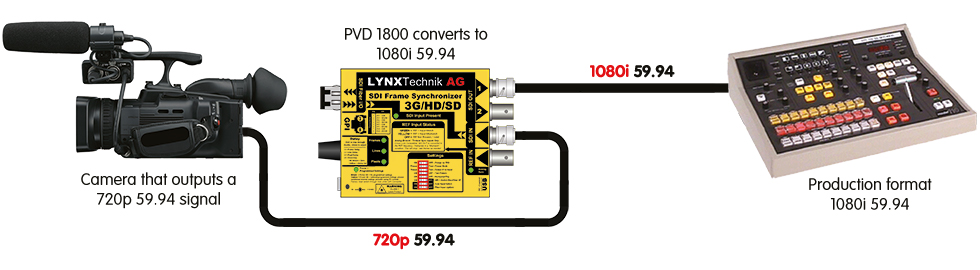

PVD 1800的上/下/交叉转换器能在 3G/HD/SD 视频标准之间转换，具有可选快速扫描模式(<10 线延时)。此外，转换器具有强大感兴趣区域（ROI）扫描功能，用户可以从输入视频提取一个特定区域并输出，作为一个完整格式的 SDI 输出。

该模块与yelloGUI和lynxcentral完全兼容。它可以通过Windows或MacOS操作系统，对模块进行配置，控制和更新。


关键特性

• 支持3G/1.5G/SD-SDI视频格式

• 上/下/交叉转换与ROI标度• 稳健的“飞轮”同步• “交叉锁”兼容参考输入• 集成测试图型发生器• 基于SDI活动格式描述的自动转换
• GPI开关之间的电和光输入• 音频延迟以匹配视频处理延迟• 最多30帧可编程延迟
视频格式
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --
视频输入
  • 1个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI LevelA或B 双链路
视频输出数字
  • 1个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10-bit 10位
  • 3G-SDI Level A或B 双链路
参考输入
  • 1x BNC黑场/双电平或三电平同步
数据输入/输出
  • 1x RJ45用于GPI输入
光纤输入/输出
  • 可选插入式SFP用于SDI光输入/输出
  • 3G-SDI
  • 单工接收，单工发送或双工收发
UPC / EAN模型名称描述评论
4250479324596PVD18003G-SDI帧同步带上/下/交叉转换器无光纤SFP


关键特性

• 支持3G/1.5G/SD-SDI视频格式

• 上/下/交叉转换与ROI标度• 稳健的“飞轮”同步• “交叉锁”兼容参考输入• 集成测试图型发生器• 基于SDI活动格式描述的自动转换
• GPI开关之间的电和光输入• 音频延迟以匹配视频处理延迟• 最多30帧可编程延迟
