PMV 1841

3G-SDI到HDMI四画面分割器

数据表
快速参考
手册

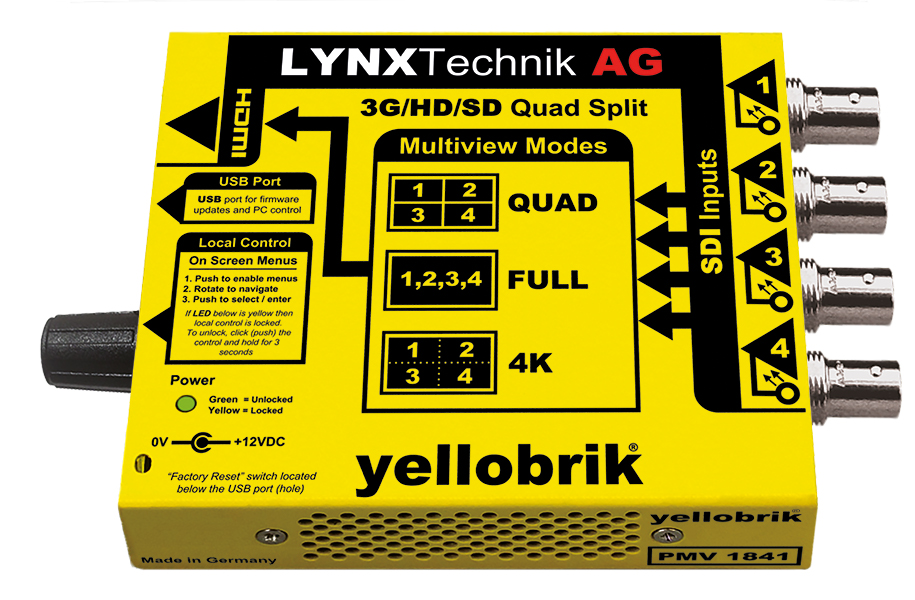

PMV 1841 是一个紧凑式的四画面分割器，理想的应用于一个 HDMI 监视器的基本四分多画面分割器。四路 SDI 输入，支持单一 HDMI 输出。该型号有 3 种基本操作模式：

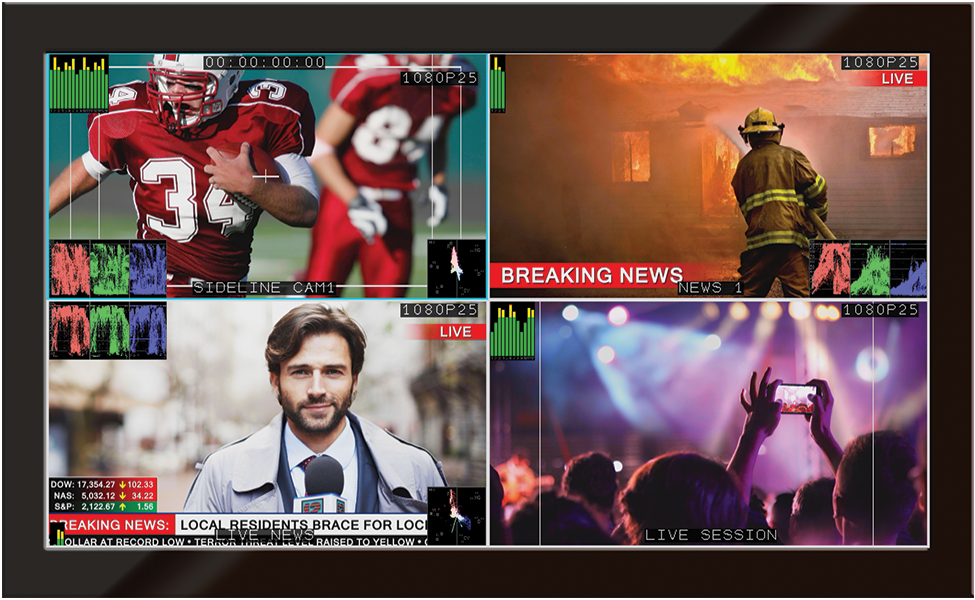

1.四画面分割 - 所有四路输入被安排在一个固定的四画面显示器上。每路输入都有独立配置的监视工具（或者屏幕叠加）。

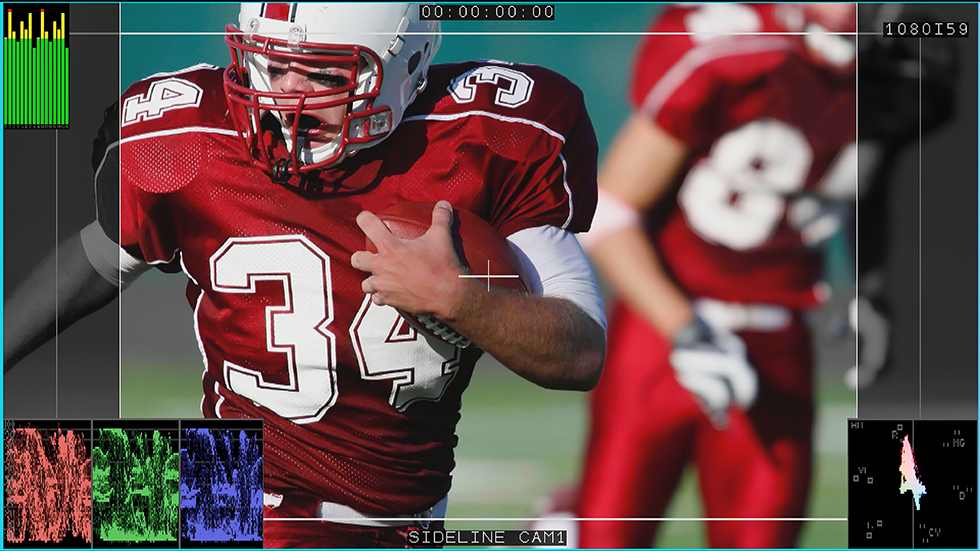

2.全屏 – 四路输入中的其中一路可以由用户配置监视工具实现全屏显示。在该模式中，从选择的 SDI 输入的 2 路嵌入音频被嵌入到 HDMI 输出。
3. 4K 监视 – 该模块能被用于监测 4K（12G）信号。四路 SDI 输入被“缝”在一起，形成一个完整的监控框架。 4K 画面下变换到 HD 显示器（无需 4K 监视器）。
注意：这里没有可用的 4K 模式下的屏幕监视工具该模块使用集成的本地控制和屏显菜单系统易于安装和配置。

所有设置都能自动存储在闪存里面。提供的 USB 端口，用于固件更新，也用于 PC/MAC 控制使用 yelloGUI 软件。

关键特性


• 支持3G/1.5G/SD-SDI视频格式

• 全屏，四画面分割和4K监控模式• 集成本地控制和屏显菜单• 屏幕监控工具（波形，矢量示波器，音频电平等）• 安全区域和中心交叉标记• 音频和视频警报• 所有SDI输入的输入状态LED
视频格式
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    -- --  --  --  -- --  --  50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50, -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --
视频输入
  • 4x 3G-SDI BNC (3G/1.5G/SD-SDI)
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A或B 双链路
视频输出数字
  • 1个HDMI A型连接器，HDMI v1.4b
  • RGB 4:4:4
  • YCbCr 4:4:4/4:2:2
  • 8, 10, 12-bit 8,10,12位
UPC / EAN模型名称描述评论
4250479323506PMV 18413G-SDI到HMDI 四画面分割器


关键特性


• 支持3G/1.5G/SD-SDI视频格式

• 全屏，四画面分割和4K监控模式• 集成本地控制和屏显菜单• 屏幕监控工具（波形，矢量示波器，音频电平等）• 安全区域和中心交叉标记• 音频和视频警报• 所有SDI输入的输入状态LED
