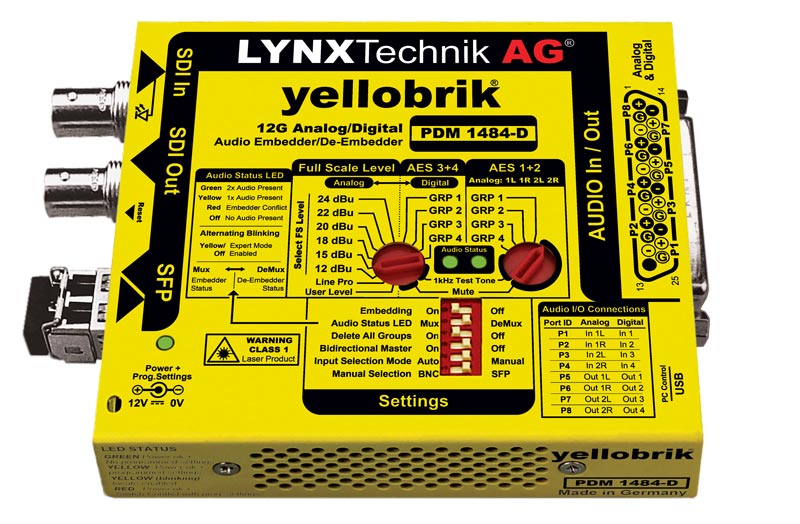

PDM 1484 D

12G-SDI AES和模拟音频加嵌器/解嵌器

PDM 1484 D 是一款多功能 AES 音频加嵌器和解嵌器，专为12G-SDI 等多种 SDI 视频格式而设计。它支持使用25 针 SubD 连接器的平衡 AES/ 模拟音频输入/输出。

使用旋转开关选择音频组，并且可以通过将模块级联在一起来加嵌和解嵌其他音频组。同时加嵌和解嵌意味着模块将在覆盖新音频（如果需要）之前解嵌并输出所选音频组中的音频。该模块自动检测音频格式，并将停用采样率转换器以保留编码的比特流，例如 DolbyE。

如果没有SDI 输入，“自动黑屏” 模式使用黑色视频帧。即使没有可用的视频源，这也允许模块嵌入音频。此模式非常适用于模块在“纯音频” 应用程序中使用。

包括一个1 kHz 测试音发生器，用于音频测试目的。

12G-SDI光纤输出可以与各种SFP选件一起使用。

该模块与yelloGUI和lynxcentral完全兼容。它可以通过Windows或MacOS操作系统，对模块进行配置，控制和更新。

关键特性

• 支持12G/6G/3G/1.5G/SD-SDI视频格式

• 高达4K YCbCr/RGB 4:4:4• 同时加嵌和解嵌• 双向音频传输模式• 4倍AES/模拟输入/输出与可选的音频组• 集成1 kHz测试音调发生器• 自动PCM/编码音频检测• 如果没有视频源，则自动黑屏• 可选择的SDTV 24位模式• 视频和音频状态LED

视频格式

 • 4K  4096x2160p  23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • UHD 3840x2160p  23.98, 24, 25, 29.97, 30, -----  --  50, 59.94, 60
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, -----  --  50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  -----  --  --  -----  --
 • HD 1920x1080i   -----  --  --  -----  --  -----  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, -----  --  50, 59.94, 60
 • SD 720x625i     -----  --  --  -----  --  -----  --  50  -----  --
 • SD 720x525i     -----  --  --  -----  --  -----  --  --  59.94  --
