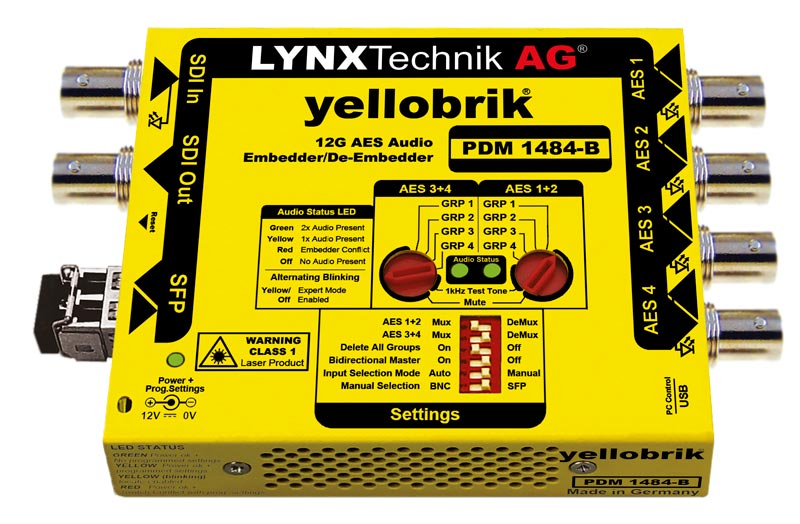

PDM 1484 B

AES 音频加嵌/解嵌器（非平衡 AES）

PDM 1484 B 是一款多功能 AES 音频加嵌器和解嵌器，专为 12G-SDI 等多种 SDI 视频格式而设计。它支持使用 75 Ohm BNC 连接的非平衡 AES3id 音频输入/输出。

使用旋转开关选择音频组，并且可以通过将模块级联在一起来加嵌和解嵌其他音频组。同时加嵌和解嵌意味着模块将在覆盖新音频（如果需要）之前解嵌并输出所选音频组中的音频。该模块自动检测音频格式，并将停用采样率转换器以保留编码的比特流，例如 DolbyE。

如果没有 SDI 输入，“自动黑屏” 模式将使用黑色视频帧。即使没有可用的视频源，这也允许模块加嵌音频。此模式非常适用于模块在 “纯音频” 应用程序中使用。

包括一个 1 kHz 测试音发生器，用于音频测试。

该模块与yelloGUI和lynxcentral完全兼容。它可以通过使用Windows或MacOS，实现对模块的配置，控制和更新。

关键特性

• 支持12G/6G/3G/1.5G/SD-SDI视频格式

• 高达4K YCbCr/RGB 4:4:4• 同时加嵌和解嵌• 双向音频传输模式• 4x AES 输入/输出与可选择的音频组• 集成1 kHz测试音调发生器• 自动PCM/编码音频检测• 如果没有视频源，则自动黑屏• 可选择的SDTV 24位模式• 视频和音频状态LED

视频格式

 • 4K 4096x2160p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • UHD 3840x2160p  23.98, 24, 25, 29.97, 30, -----  --  50, 59.94, 60
 • 2K 2048x2160p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, -----  --  50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  -----  --  --  -----  --
 • HD 1920x1080i   -----  --  --  -----  --  -----  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, -----  --  50, 59.94, 60
 • SD 720x625i     -----  --  --  -----  --  -----  --  50  -----  --
 • SD 720x525i     -----  --  --  -----  --  -----  --  --  59.94  --
