CDH 1411

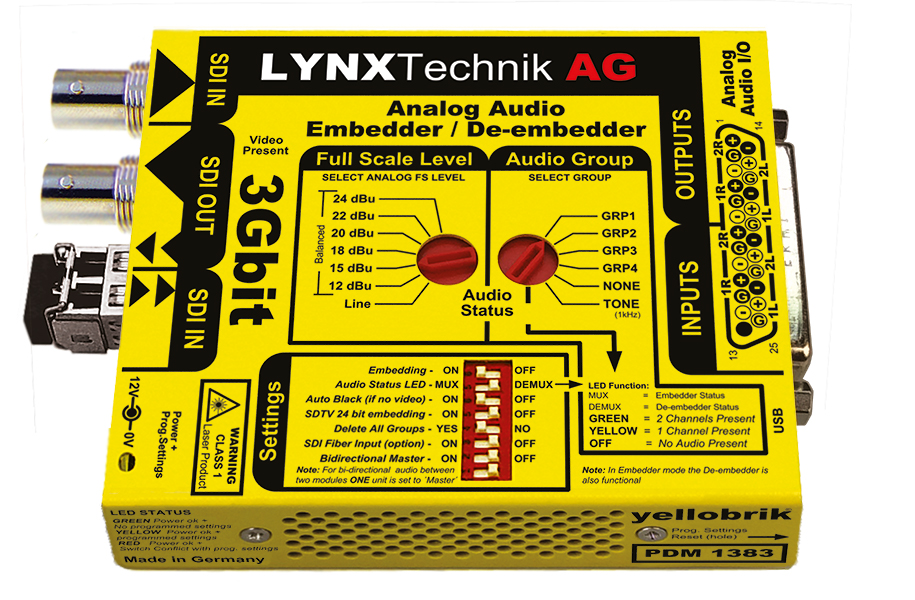

PDM 1383

3G-SDI 模拟音频加嵌器/解嵌器

数据表
快速参考

PDM 1383 是专为宽范围 SDI 视频格式高达 3Gbit 而设计的多功能模拟音频嵌入和解嵌入器。模拟音频通过 25 针 SubD 连接头输入/输出。

通过旋转开关选择音频组。可通过两个模块级联嵌入和解嵌入附加多通道音频。同时嵌入和解嵌入意味着该模块将在重写新音频（如果需要）前从选择音频组解嵌入和输出音频。

如果没有 SDI 输入信号， “自动黑屏”模式使用一个黑色视频帧。当没有视频信号源，它也允许模块嵌入音频。在一个“仅音频”应用中，该模块非常有用。

包括一个 1kHz 测试音调发生器用于音频测试。

该模块与yelloGUI和lynxcentral完全兼容，后者提供了大量额外内部设置的访问，包括手动插入元数据（AFD，WSS，VI）。它可以通过Windows或MacOS操作系统，对模块实现配置，控制和更新。



关键特性

• 支持3G/1.5G/SD-SDI视频格式

• 同时加嵌和解嵌• 双向音频传输模式• 4倍模拟音频输入输出与可选择的音频组• 集成1 kHz测试音调发生器
• 如果无视频信号，自动黑屏• 可选择的SDTV 24位模式• 视频和音频状态LED
视频格式
 • 2K 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --
视频输入
  • 1个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A或B 双链路
视频输出数字
  • 1个3G- SDI BNC（3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A或B 双链路
模拟音频输入/输出
  • 4x模拟音频输入，25pin的D-sub连接器
  • 4x模拟音频输出，25pin的D-sub连接器
    通过旋转开关提供AES组选择
光纤输入/输出
  • 可选插入式SFP用于SDI光输入/输出
  • 3G-SDI
  • 单工接收，单工发送或双工收发
UPC / EAN模型名称描述评论
4250479359826PDM 13833G-SDI 模拟音频加嵌器/解嵌器无光纤SFP


关键特性

• 支持3G/1.5G/SD-SDI视频格式

• 同时加嵌和解嵌• 双向音频传输模式• 4倍模拟音频输入输出与可选择的音频组• 集成1 kHz测试音调发生器
• 如果无视频信号，自动黑屏• 可选择的SDTV 24位模式• 视频和音频状态LED
