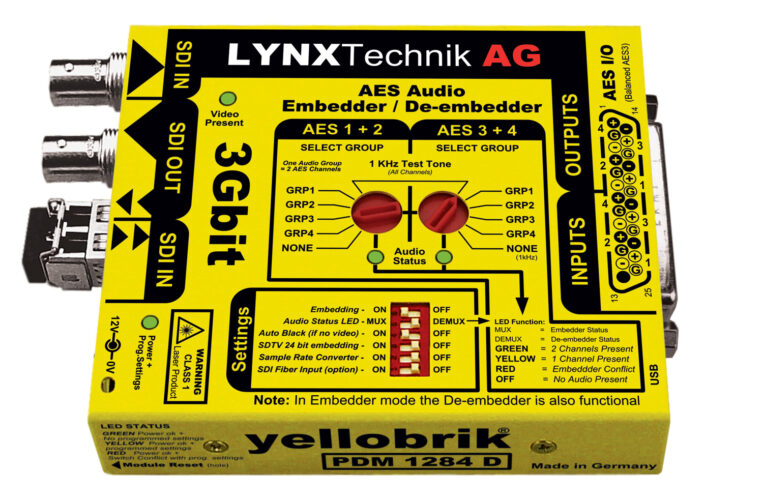

PDM 1284 D

3G-SDI AES 音频加嵌器/解嵌器(平衡AES)

数据表
快速参考

PDM 1284 D 是专为宽范围 SDI 视频格式高达 3Gbit 而设计的多功能 AES 音频嵌入器和解嵌入器。它支持平衡 AES3 音频输入/输出，使用 25 针 subD 连接头。

使用旋转开关选择音频组，通过 2 个级联模块嵌入或解嵌入附加音频组。同时嵌入和解嵌入意味着在该模块覆盖前（如果需要）从选择的音频组解嵌入和输出音频。该模块自动检测音频格式并且可以取消采样率转换器以维持类似 dolbyE 编码比特流。

如果没有 SDI 输入信号， “自动黑屏”模式使用一个黑色视频帧。在没有视频信号源时，允许模块加嵌音频。如果模块被用于“仅音频”应用中，非常有用。

该模块与yelloGUI和lynxcentral完全兼容，后者提供了大量额外内部设置的访问，包括手动插入元数据（AFD，WSS，VI）。它可以通过Windows或MacOS操作系统，对模块实现配置，控制和更新。



关键特性

• 支持3G/1.5G/SD-SDI视频格式

• 同时加嵌和解嵌• 4x AES输入/输出与可选择的音频组• 集成1 kHz测试音调发生器• 自动PCM/编码音频检测
• 如果无视频信号，自动黑屏• 可选择的SDTV 24位模式• 视频和音频状态LED
视频格式
 • 2K 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30, 50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  --  59.94  --
数字视频输入
  • 1x 3G-SDI BNC (3G/1.5G/SD-SDI)
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 1个3G- SDI BNC （3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10位
  • 3G-SDI Level A或B 双链路
数字音频输入/输出
  • 1x sub - d25 AES3，平衡输入和输出
    通过旋转开关提供AES组选择
光纤输入/输出
  • 可选插入式SFP用于SDI光输入/输出
  • 3G-SDI
  • 单工接收，单工发送或双工收发
UPC / EAN 模型名称描述 评论
4250479312852PDM 1284 D3G-SDI AES音频加嵌器/解嵌器（110Ω平衡AES） 无光纤SFP


关键特性

• 支持3G/1.5G/SD-SDI视频格式

• 同时加嵌和解嵌• 4x AES输入/输出与可选择的音频组• 集成1 kHz测试音调发生器• 自动PCM/编码音频检测
• 如果无视频信号，自动黑屏• 可选择的SDTV 24位模式• 视频和音频状态LED
