OTR 1A42

8K光纤传输系统1350nm-1410nm

数据表
快速参考

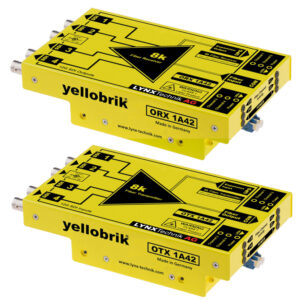

OTR 1A42 是一个独立的光纤传输套件，用于通过单个光纤链路传输四个 12G SDI 信号（或 8k/48G 未压缩）。该套件包括光纤发射器、光纤接收器和电源。这是传输高达 12G 的多个未压缩 SDI 流的理想解决方案。

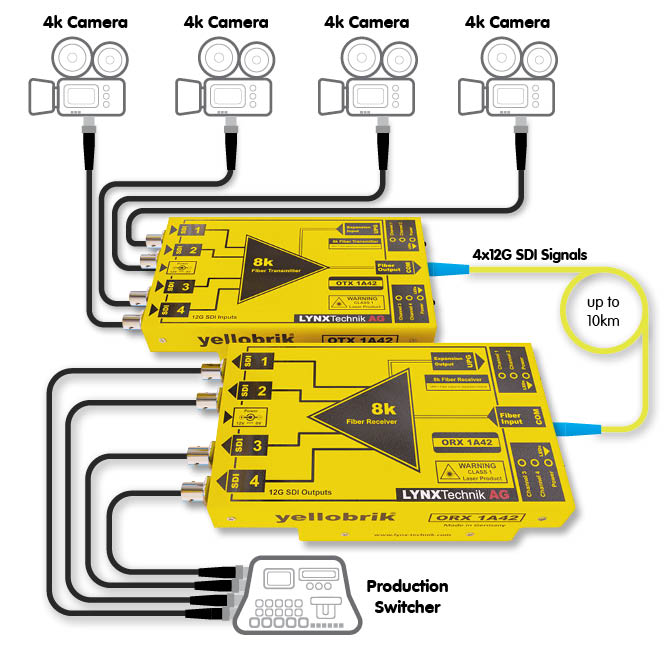

每个 SDI 通道都是完全独立的。对于 8K 使用，信号被分成四个独立的 12G SDI 链路 (48G)，并支持 60fps 的全 8K 分辨率。该系统还可用于 SDI 信号的任何组合，如果需要，可以混合格式和比特率。每个通道将自动检测和重新计时 270Mbit/s、1.5Gbit/s、3Gbit/s、6Gbit/s 和 12Gbit/s 的 SDI 比特率。

LED 指示灯用于指示通道存在和电源。提供可选的 19 英寸机架安装托盘，最多可容纳四个模块 (RFR 1018)。

注意：模块内部使用了 CWDM 光多路复用。该套件应被视为独立的点对点解决方案，不应集成到外部 CWDM 系统中。

关键特性

• 4路12G/6G/3G/1.5G/SD-SDI传输系统

• 传输4x4K或1x8K高达10公里• 波长：1350nm，1370nm，1390nm，1410nm• 每个通道具有独立的时钟再生• 支持嵌入式音频和元数据• UPG (集成升级端口)，供后续使用• 用于通道活动和电源的 LED 指示灯• 套装包括发射器，接收器和电源• 可选19“机架托盘安装（最多）4个模块
视频格式
 • 12G-SDI
 • 6G-SDI
 • 3G-SDI
 • 1.5G-SDI
 • SD-SDI

格式无关

视频输入
  • 4个12G- SDI BNC （12G/6G3G/1.5G/SD-SDI）
  • RGB 4:4:4
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8,10,12位
  • 3G-SDI Level A或B 双链路
视频输出数字
  • 4x 12G-SDI BNC (12G/6G3G/1.5G/SD-SDI)
  • RGB 4:4:4
  • YCbCr 4:4:4/4:2:2/4:2:0
  • 8,10,12位
  • 3G-SDI Level A或B 双链路
光纤输入/输出
  • 12G-SDI
  • 单工单模
  • LC连接
UPC / EAN模型名称描述评论
4250479328624OTR 1A428K光纤传输系统（单模，1350nm-1410nm， LC连接器，10km）包括TX和RX
4250479328778OTR 1A42 SC8K光纤传输系统（单模，1350nm-1410nm， SC连接器，10km）包括TX和RX


关键特性

• 4路12G/6G/3G/1.5G/SD-SDI传输系统

• 传输4x4K或1x8K高达10公里• 波长：1350nm，1370nm，1390nm，1410nm• 每个通道具有独立的时钟再生• 支持嵌入式音频和元数据• UPG (集成升级端口)，供后续使用• 用于通道活动和电源的 LED 指示灯• 套装包括发射器，接收器和电源• 可选19“机架托盘安装（最多）4个模块
